康高特就MPD 600局放测量与分析系统与国网冀北电力有限公司培训

北京康高特仪器设备导读：为了进一步加深用户对MPD600产品的了解，让他们在测试时使用产品能够更加得心应手，让测试过程更加顺畅，得到更好的测试体验，康高特工程师近期前往了国网冀北电力有限公司，针对MPD600局放（PD）高端测量和分析系统开展了一场全面详细的培训会。

培训会现场聚集了众多冀北电力的工作人员，台下可谓是座无虚席。我们的工程师针对MPD600的产品特点、产品功能、应用领域、使用方法等进行了全面细致的分享。现场的“听众”无不聚精会神。

高压设备绝缘击穿之前通常都会发生PD现象，一旦高压设备绝缘击穿，*会严重危害电力系统的安全稳定运行，影响人们的正常生活，并造成巨大的经济损失。所以多年以来发电机、电动机、变压器、开关和电缆都要进行局部放电测试。

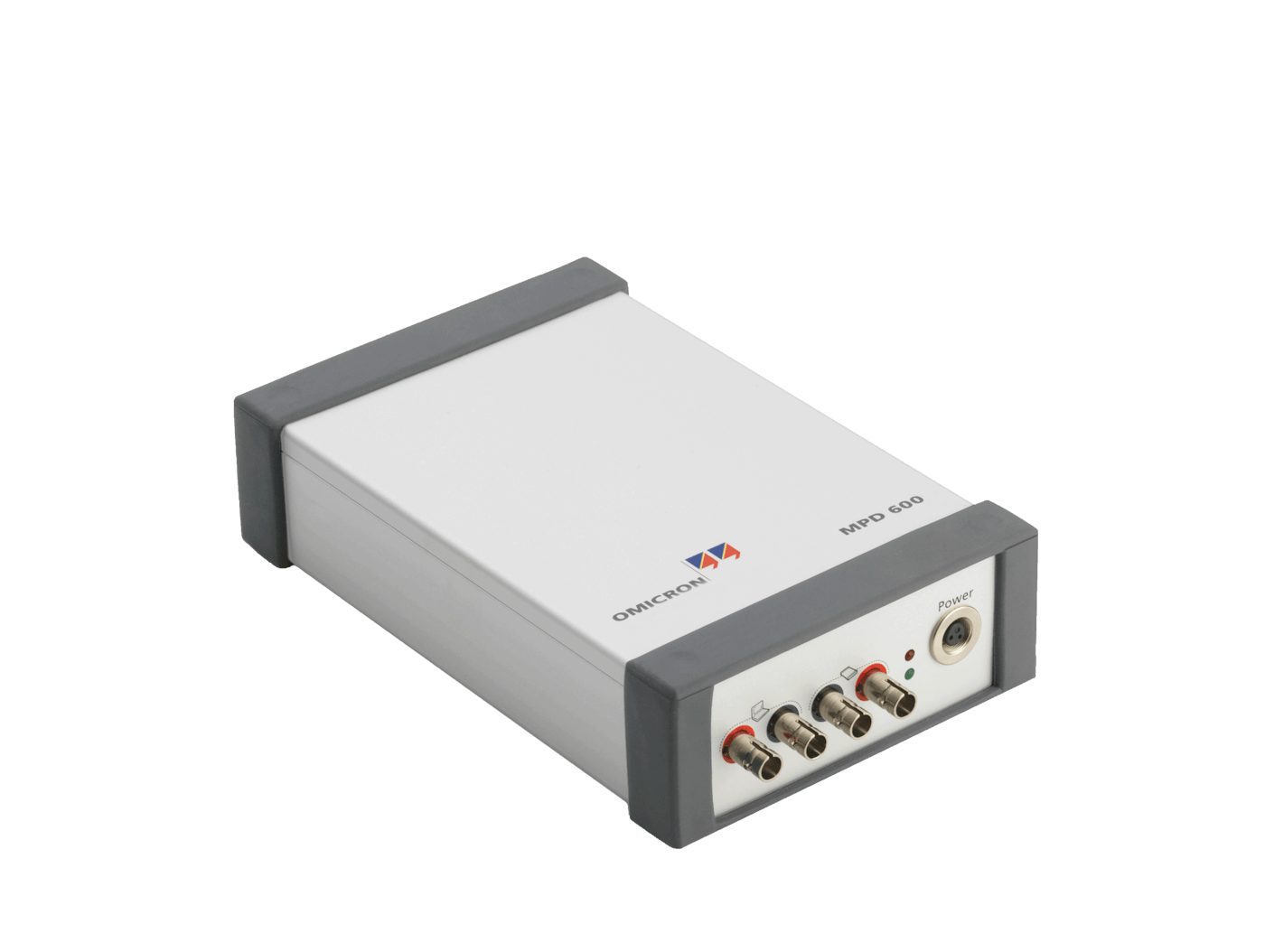

MPD600正是一款的检测、记录和分析局部放电事件的数据采集与分析工具。其采用先进的全数字化滤波，不会有老化效应，也不会随时间和温度发生漂移，因此获得了高度的可再现性，也可以获得可靠的、经校验的并可追溯的PD质量控制；仪器还可以实现多通道同步测量，提高测试效率；运用全数字化数据处理，测量精度高。

讲解告一段落后，用户积极踊跃提出自己的疑问，康高特的工程师来到台下为大家答疑解惑，双方认真交流讨论，用户对产品的了解也一步步加深。

不过，说一千道一万，还是实践*能出真知。为了让用户能够更加快速且牢固地掌握MPD600，康高特工程师在现场为大家进行了实际的操作演示。

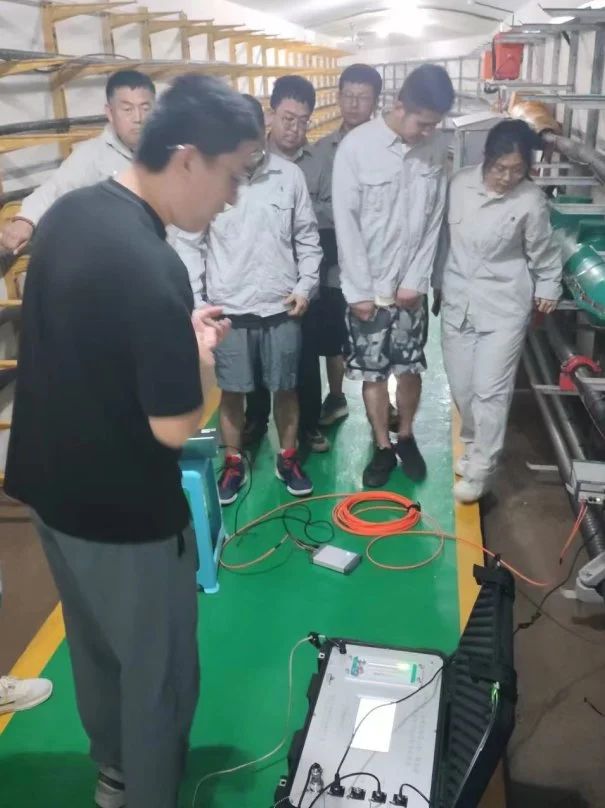

本次测试采用标准局放信号发生装置模拟电缆局放现场。本次使用的PDMaster-CT信号模拟装置，其局放信号和干扰信号通过金属铝箔电极施加在高压电缆护套上。

我们使用MPD600对隧道教学电缆C相进行高频电流检测，本次测试启用3FREQ测试。

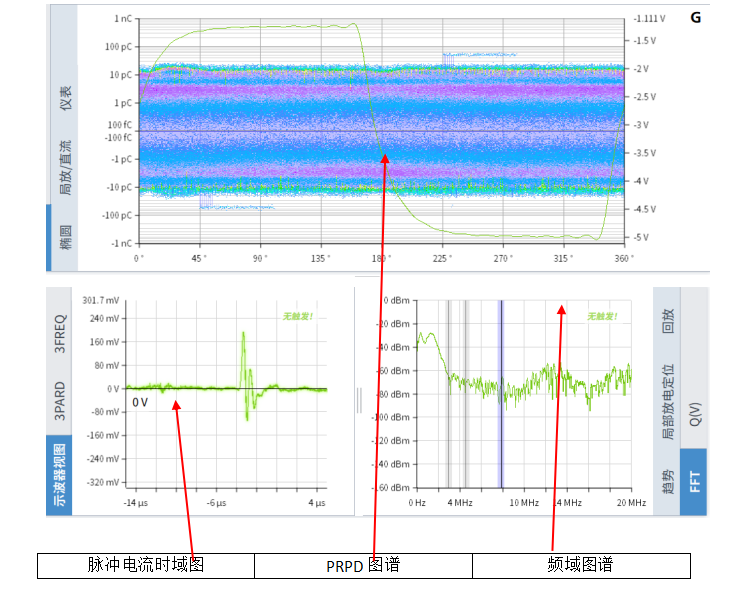

对所采集的脉冲电流信号进行PRPD分析及时频数据展现，对以上数据进行特征分析发现极性分布信号，发现时域脉冲衰减波形和典型频率分布特征。模拟装置输出同步信号为类余弦方波的交流信号，不是标准正弦波，但不影响PRPD的特征。

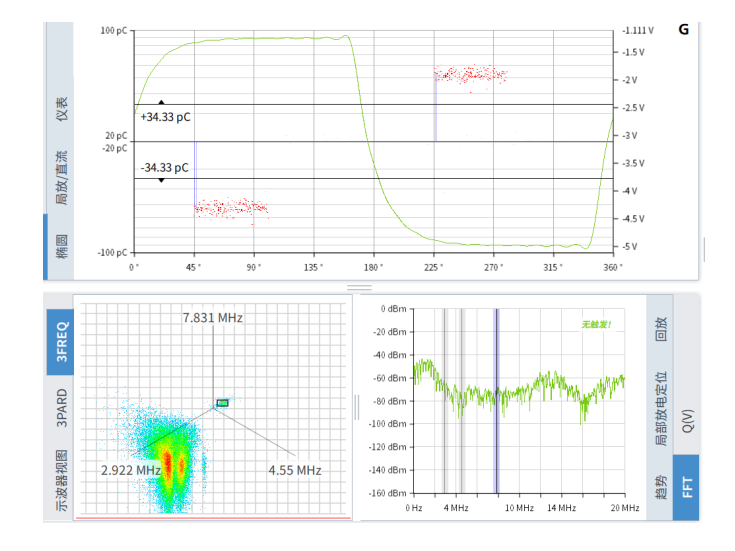

为减少干扰，我们又采用其他带宽进行3FREQ测试。

采取不同频带对终端所采集的脉冲电流信号进行PRPD分析及时频数据展现，对以上数据进行特征分析发现发现PRPD图谱呈现极性分布特征，图谱特征与发生器一致。判断存在局放信号，信号类型与发生器一致。
