如何使用testo340烟气分析仪进行测量？

一、testo340烟气分析仪准备测量

1.1  testo340调零过程

环境空气温度测量(AT)

若未安装环境温度传感器，那么环境温度的值将被默认为开机调零过程中烟气探针中的热电偶所测得的值。所有相关参数将以这个值做为基数来计算。当需要参阅所有相关环境温度的计算参数时，环境温度是有必要测得的。当然，在采用这种方法时，调零过程中尽量让烟气探针靠近燃烧器进气处。

当装有环境温度传感器时，环境温度值则通过该传感器实时测量。

传感器归零

每次开机后*进入烟气测量功能，仪器均会自动进入传感器归零过程。

若安装有环境空气探头，则在调零时即可将烟气探针置入烟道内

压力传感器调零

当调用压力测量功能时，压力传感器需要进行调零。

此时压力传感器需处于无任何负载情况下(如:在调零过程中无压力负载或保持通畅)。

1.2  testo340使用模块化烟气探针

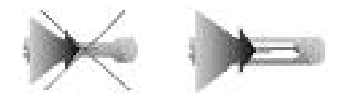

检查热电偶

热电偶不能与探针壁接触。

使用前请检查。若热电偶出现弯折，请将其扳回。

调整烟气探针摆放位置

烟气必须能够无阻碍地流过热电偶。

如有必要，请旋转烟气探针。

烟气探针端部必须处于烟气流的中心。

调整烟气探针的插入深度以确保烟气探针端部位于烟气流的中心位置(烟气温度*高处)。

1.3  testo340配置读数显示界面

仅有那些被选中显示于显示界面的参数，才能在通过打印机打印出来。

在进行测量前，请先按照p.27页介绍的“显示编辑”步骤配置参数显示界面。

1.4 testo340设置测量点/燃料

在进行测量前，请务必确认测量点以及燃料信息都已正确选择。

二、testo340烟气分析仪测量

2.1 testo340烟气，烟气+流速，烟气+△p200hPa

烟气测量菜单为核心使用的功能，所有测量参数均显示于显示界面上(如果在显示编辑中设置为显示)。所有测量参数也可保存或直接打印。

烟气测量功能始终处于激活状态，与是否连接其他传感器或探头无关。

测量菜单内共有3个测量功能可供选择：

•烟气测量功能可帮助实现测量烟气参数。

•烟气+ m/s能实现除测量烟气参数以外，还可通过连接皮托管(若连接直托管，则其自带的热电偶插头不必插入主机任何接口内)测量烟气流速(+烟气流量计算)。

•烟气+差压功能实现除烟气参数外的额外差压测量。

在测量过高浓度烟气或经过长时间测量后，传感器必须通入新鲜空气进行清洗。

测量烟气流速前，请务必先设置测量点参数(皮托管系数以及修正系数)。

请确保测量时间不要超过5分钟，因为可能会发生压力传感器漂移超出误差范围的情况。

功能调用：

“文件”→测量→“OK”→烟气→“OK”。

-或-

“文件”→测量→“OK”→烟气+m/s→“OK”。

-或-

“文件”→测量→“OK”→烟气+差压→“OK“。

-可能出现：烟气传感器调零(32秒)。

针对“烟气+ m/s”以及“烟气+差压”这两个功能：

请先卸下差压传感器上所有负载并进行压力传感器调零，通过按键。

若尚未选择燃料：

选择燃料→“OK”。

测量：

1.开始测量：“开始”。

-测量数据即开始显示。

选项：

中断测量并抽取新鲜空气清洗传感器：“空气”,

继续测量：“烟气”。

2.结束测量：“停止”。

选项：

打印数据：“停止”。

保存读数：“保存”。

-所有烟气测量所得参数以及其他相关被调用的参数均会被保存或打印出来。

2.2 testo340测量程序

可设置、保存并运行共5个测量程序。

调用功能：

“文件”→测量→“OK”→测量程序→“OK”。

更改测量程序：

1.选择测量程序→“改变”。

2.测量间隔→“改变”→输入值→“OK”。

3.其他所有参数设置请重复步骤2。

4.OK,保存输入→“OK”。

运行测量程序：

1.选择测量程序→“改变”。

2.选择“运行程序，不调零”(仅适用于已经完成传感器调零的情况下)或“开始并调零”启动测量程序。

    -若选择调零：传感器调零(32秒)。

    -稳定时间(60秒)。

    -程序开始运行并在设定的时间完成后停止。

选项：

打印数据：“打印”。

终止测量程序：“停止”，重新开始运行：“开始”。

2.3 testo340抽力

抽力测量功能仅可在连接烟气探针状态下实现。

测量时间不要超过5分钟，因为压力传感器的漂移可能超出允许偏差范围。

调用功能：

“文件”→测量→“OK”→抽力→“OK”。

测量：

1.开始测量：“开始”。

  -压力传感器调零（5秒）。

2.将烟气探头对准气流中心（烟气温度*高区域）。所测*高烟气温度的显示会对探头的定位起帮助作用。

  -测量读数显示于显示器上。

3.停止测量“停止”。

  -测量读数被记录。

  选项：

    打印读数：“打印”。

4.将测量值复制到烟气测量界面：“OK”。

  -测量菜单打开。

2.4 testo340烟尘度/载热温度

功能调用：

“文件”→测量→“OK”→黑度等级/HCT→“OK”。

通过手动输入黑度等级号/烟灰值/油衍生物值。

此功能仅在燃料选择为油类时有效。

1.黑度值→“改变”→输入值→“OK”。

2. 1号黑度值→“改变”→输入值→“OK”。

3.输入其他黑度值，以及油衍生物值，请重复步骤2。

通过电子黑度仪testo308自动导入黑度等级号/烟灰值/油衍生物值。

- t308必须处于数据传输模式。

1.按功能键“t308”。

  -数据进行自动传输。

2.当数据完成传输后，按功能键“OK”。

输入载热温度：

载热温度→“改变”→输入值→“OK”。

将数据复制到烟气测量界面：

这些数据在仪器中不会显示。但是通过转入到烟气测量界面，这些数据则会被保存、打印或传输至PC中。

OK，复制数据→“OK”。

 -测量菜单打开。

2.5 testo340燃气流量

燃气流量功能仅在燃料选择为气体时才有效。

调用功能：

“文件”→测量→“OK”→燃气流量→“OK”。

测量：

1.输入测量持续时间：测量时间→“改变”→输入值( 18，36或180秒)→“OK”。

2.开始测量：“开始”.此时开始读取燃气表的状态。

  -开始倒数计时。

  -当测量时间将要结束时开始发出蜂鸣声，*后5秒为短促的蜂鸣声提醒。

3.输入流量值：燃气流量-输入值→“OK”。

  -显示燃气锅炉输出计算值。

4.将数据复制到烟气测量界面：OK，复制读数→“OK”。

  -测量菜单打开。

2.6 testo340燃油流量

燃油流量功能仅在燃料选择为燃油时才有效。

调用功能：

“文件”→测量→“OK”→燃油流量→“OK”。

测量：

1.输入流量：流量→“改变”→输入值→“OK”。

2.输入燃油压力：燃油压力→“改变”→输入值→“OK”。

  -显示燃油燃烧器输出计算值。

3 3复制到烟气测量界面：OK，复制读数→“OK”。

  -测量菜单打开。

2.7 testo340流速

必须连接皮托管，皮托管的热电偶插头必须连接至主机。

测量流速、流量和质量流量，需要设置皮托管系数、截面积等参数。

测量时间不要超过5分钟，因为传感器漂移可能超出精度偏差范围。

功能调用：

“文件”→测量→“OK”→m/s→“OK”。

测量：

1.开始测量：“开始”。

  -压力传感器调零（5秒）。

2.将皮托管插入烟道并根据及时显示的测量数据调整皮托管角度。

  -测量读数被显示。

3.停止测量：“停止”。

  -测量数据被记录。

 选项：

   打印数据：“打印”。

4.确认读数：“OK”。

  -测量菜单打开。

2.8 testo340 △p200hPa

测量时间不要超过5分钟，因为传感器漂移可能超出精度允许偏差范围。

当测量燃气锅炉进气压力时：

混合气体危险

注意：爆炸危险！

 请确定采样点与测量仪器之间不存在任何泄露情况。

 测量时请不要吸烟、避免明火。

调用功能：

“文件”→测量→“OK”→△p2→“OK”。

测量：

1.开始测量：“开始”。

  -压力传感器调零(5秒)。

2.将皮托管插入管道。

3.停止测量“停止”。

  -测量读数被记录。

  选项：

   打印数据：“打印”。

4.确认读数：“OK”。

  -测量界面打开。
