德图340烟气分析仪的数据传输及参数要求

来源:爱仪器仪表网  发布时间:16-12-16 15:06  作者:ai1718  浏览次数:784  分类:行业资讯

一、德图340烟气分析仪数据传输

1.德图340协议打印机

若需要通过打印机打印测量数据,则需开启打印机电源。

需实现打印功能,按下功能键“打印”,该功能键仅在可实现打印的情况下显示。


二、德图340烟气分析仪技术数据

1.德图340标准与测试

本产品符合2004/108/EEC标准。

本产品根据EN50379 part2标准要求,通过TUV认证。出了SO2和NO2未经认证。标定程序开放。



2.德图340量程和精度

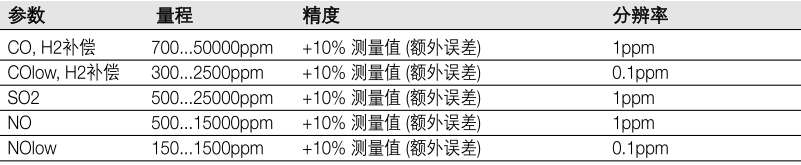

德图340烟气分析仪的数据传输及参数要求-1

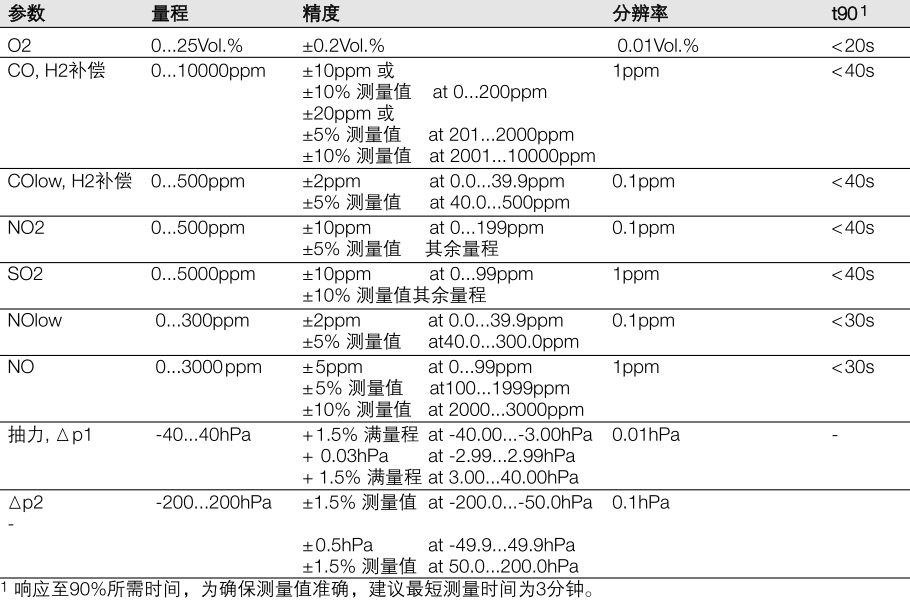

德图340烟气分析仪的数据传输及参数要求-2



针对插槽2量程扩展(5倍)

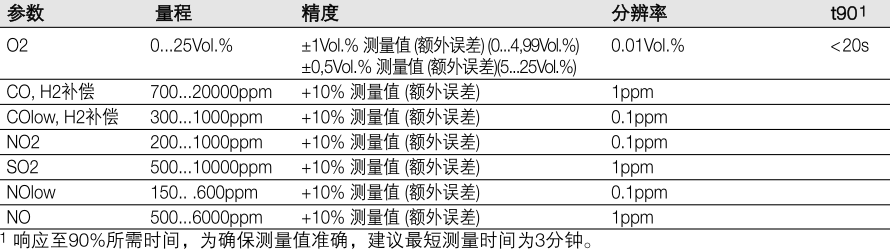

德图340烟气分析仪的数据传输及参数要求-3


所有传感器量程扩展(选配) (2倍)

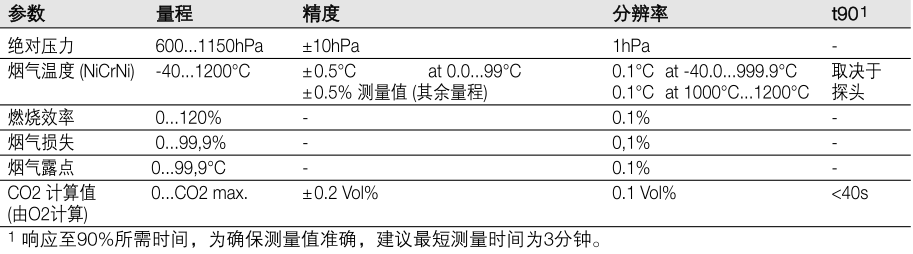

德图340烟气分析仪的数据传输及参数要求-4



过滤器寿命

德图340烟气分析仪的数据传输及参数要求-5




3.德图340其他参数

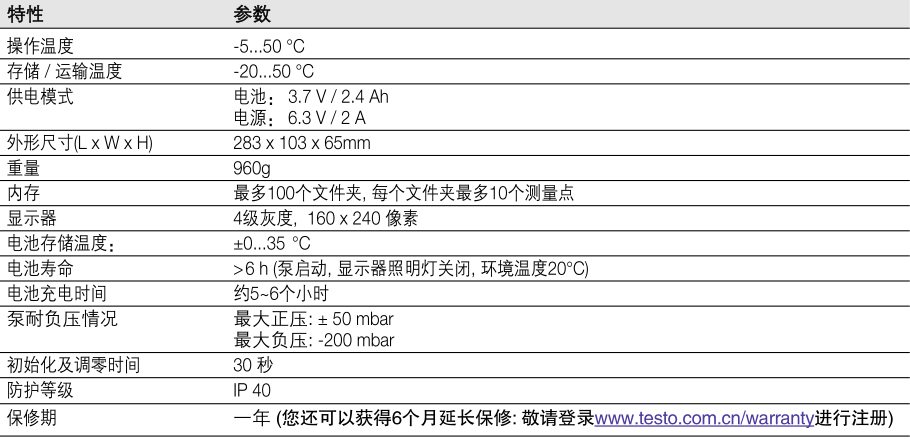

德图340烟气分析仪的数据传输及参数要求-6


4.德图340计算原理

4.1燃料系数

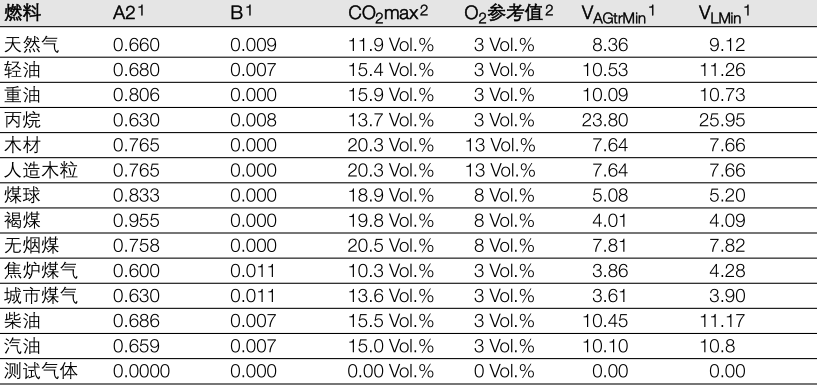

德图340烟气分析仪的数据传输及参数要求-7

燃料特性系数

工厂设定


4.2计算公式

二氧化碳:

德图340烟气分析仪的数据传输及参数要求-8

C02max:燃料特性中CO2*大值

O2ref: O2参考值

O2:实测氧气含量


烟气损失:

德图340烟气分析仪的数据传输及参数要求-9

FT:烟气温度

AT:环境温度

A2/B:燃料特性系数

O2ref : O2参考值

O2:实测氧含量

Kk:转换冷凝热量带入计算公式(用于冷凝锅炉系统)。


效率:

德图340烟气分析仪的数据传输及参数要求-10

qA:计算烟气损失


过剩空气系数:

德图340烟气分析仪的数据传输及参数要求-11

VAGtrMin:按化学计量燃烧产生的干烟气体积

VLMin:燃料按化学计量燃烧时所需-的空气量

O2ref: O2参考值

O2:实测氧含量



氮氧化物:

未安装NO2传感器:

NOx = NO + (NO2Add.xNO)

装有NO2传感器:

NOx = NO + NO2


NO:实测NO值

NO2Add.: NO2计算系数


未稀释CO:

uCO = CO x l


CO:实测CO值

λ:计算过剩空气系数


烟气露点:

德图340烟气分析仪的数据传输及参数要求-12

FH20:烟气中水蒸气理论含量,以Vol.%为单位

PAbs:*压力,以mbar/hPa为单位


流速:

德图340烟气分析仪的数据传输及参数要求-13

Pabs :*压力

DP:差压

FT:烟气温度

a:皮托管系数


流量:

V = v x a


v:流速

a:截面积


质量流量:

CO质量流量:MCO = CO[kg/h][ppm] x FGas x 1.25[kg/m3] x Z

NOx质量流量:MNOx = NOx[kg/h][ppm] x FGas x 2.05[kg/m3] x Z

SO2质量流量:MSO2 = SO2[kg/h][ppm] x FGas x 2.86[kg/m3] x Z


Fgas:燃料特性湿度

T:露点温度

Z:计算式(如下所示)


计算式Z:德图340烟气分析仪的数据传输及参数要求-14


ppm与mg/m3转换:

一氧化碳:德图340烟气分析仪的数据传输及参数要求-15

氮氧化合物:德图340烟气分析仪的数据传输及参数要求-16

二氧化硫:德图340烟气分析仪的数据传输及参数要求-17

O2ref : O2参考值

O2 :实测含氧量

O2Bez :燃料特性O2参考量


5.德图340建议清洗时间

此表用于长时间连续测量以及烟气浓度较高时。

传感器清洗*佳方式是将探针置放于新鲜空气中,开启气泵如同进行烟气测量。

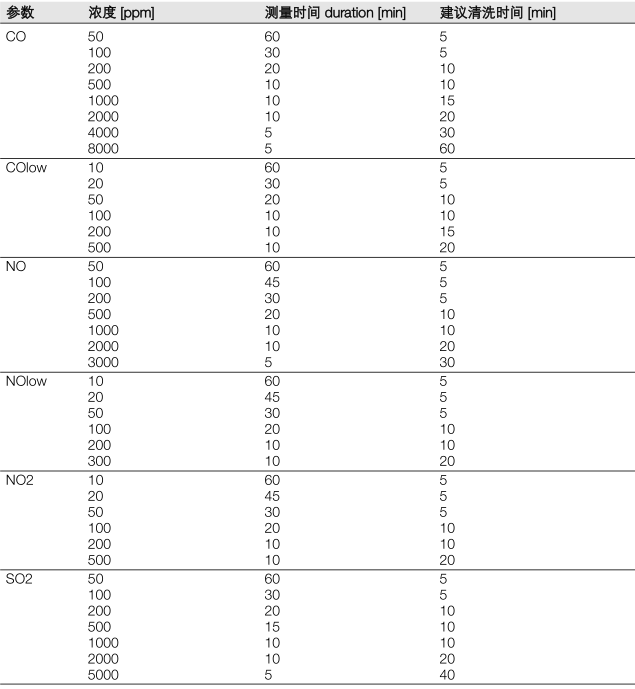

德图340烟气分析仪的数据传输及参数要求-18



具体详细请查看:德国TESTO/德图340烟气分析仪
