一、testo340烟气分析仪设定

1.1 testo340显示编辑

测量参数/单位的显示方式(每页显示参数个数)可以进行设置。

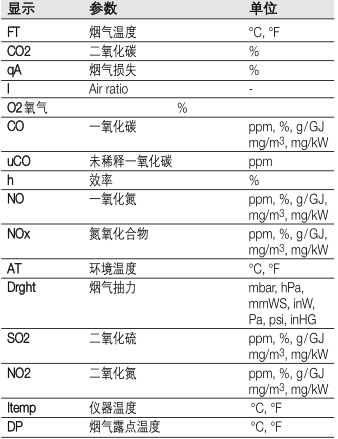

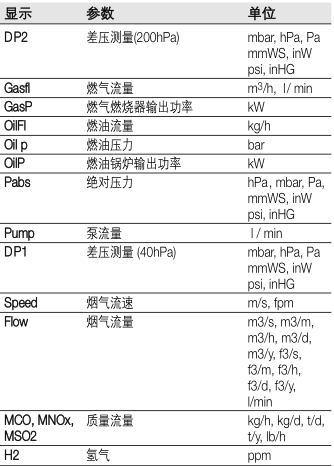

可显示的参数和单位(可能根据testo340*版本不同而有差异)：

调用功能：

“文件”→testo340设定→“OK”-显示编辑“OK”。

设置显示方式：

选择4行参数显示或8行参数显示→“OK”。

更改显示参数或单位：

1.选择显示位置。

选项：

 添加一个空格：“空格”。

 删除参数：“删除”。

2.“改变”→选择参数→“OK”-选择单位“OK”。

保存设置：

OK，保存输入→“OK”。

1.2打印机

打印文本(前3行)以及脚注都可以进行设置。

调用功能：

“文件”→testo340设定→“OK”→打印机→“OK”。

设置打印文本：

1.打印文本→“OK”。

2.选择*行，第2行，第3行或脚注→“改变”。

3.输入所需内容→OK，保存输入→“OK”。

4.如需必要，重复步骤2和3。

5.OK，保存输入→“OK”。

1.3开始功能键编辑

每个功能键相对应的功能取决于如何设定。用户只可针对开机界面所显示的功能键进行设定，并从测量菜单内选择相应所需的功能。

功能键仅在已连接相应传感器或探针的情况下才能被激活。

调用功能：

“文件”→仪器设定→“OK”开始功能键编辑→“OK”。

指定功能：

1.选择功能→按下需要指定的功能键以将其与该功能配对。

2.若要设置其他功能键，请重复步骤1。

保存设置：

OK，保存输入→“OK”。

1.4自动关机

自动关机功能帮助实现在一段时间内没有进行任何操作的情况下自动关闭仪器。

调用功能：

“文件”→testo340设定→“OK”→自动关机→“OK”。

开启或关闭自动关机功能：

选择自动关机→“改变”→选择“开启”或“关闭”→“OK”。

设置自动关机时间：

选择时间→“改变”→设置值→“OK”。

1.5日期/时间

testo340内置的日期及时间可以进行设置。

调用功能：

“文件”→仪器设定→“OK”→日期/时间→“OK”。

设定日期/时间：

选择日期或时间→“改变”→设置日期或时间→“OK”。

保存设置：

OK，保存输入→“OK”。

1.6语言

testo340菜单显示语言可进行设置。

调用功能：

“文件”→testo340设定→“OK”→语言→“OK”。

设置语言：

选择中文或英语→“OK”。

二、testo340烟气分析仪传感器设定

在这个菜单内，可设置NO 2系数、传感器关断值(开启稀释功能或关断传感器)。可显示传感器标定数据及当前工作情况。也可对传感器进行重新标定。

调用功能：

“文件”→传感器设定→“OK”。

设置NO2计算系数(在未装入NO2传感器的情况下)：

1.NO2系数。

选项：

  将NO2系数回复至默认值：。

2.“改变”→设置数值→“OK”。

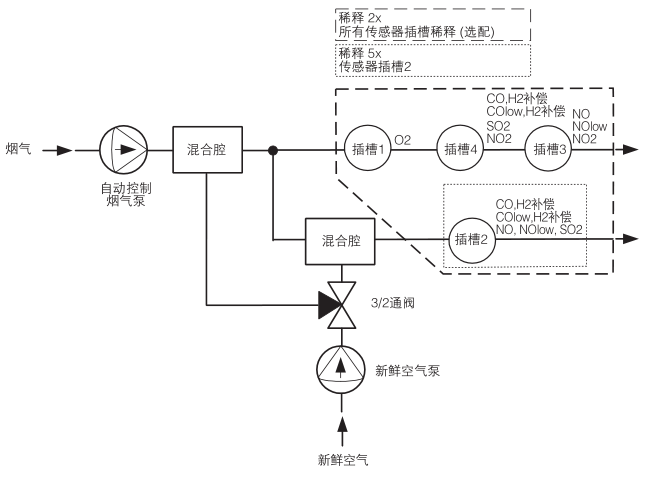

testo340气路图：

设置传感器保护限值：

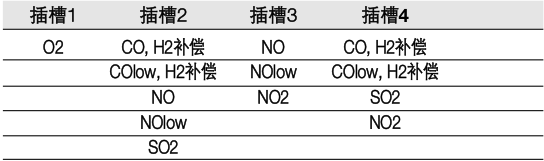

为了开启传感器量程扩展功能或防止传感器超量程，您可以设置传感器的关断限值，当超过这个限值时，仪器会启动传感器保护功能。根据所配备的传感器不同，每个传感器可以设置不同的值。

当仪器没有选配“所有传感器稀释”功能时：当插槽2传感器超过所设定的关断限值时，该传感器将自动启动5倍量程扩展。

而此时当插槽3和4的传感器超过关断限值时，传感器气路将被关断。当仪器选配有“所有传感器稀释”功能时：当插槽2的传感器超过所设定的关断限值时，该传感器将自动启动5倍量程扩展。而当插槽3或4的传感器超过所设定的关断限值时，所有传感器将自动进入2倍量程扩展模式。

当稀释功能开启时，测量读数的分辨率和精度都将发生变化，具体请参见技术数据中针对量程扩展后数据的描述。

若稀释功能开启后，传感器依然探测到超过关断限值的浓度时，仪器将关闭。若要关闭该功能，请将限值设为0 ppm。

1.传感器保护→“OK”。

2.选择参数。

选项：

 重置被选参数至默认值：“默认”。

3.“改变”→设置数值→“OK”。

4.需设置更多参数的关断值时，请重复步骤2和3。

 保存设置：OK，保存输入→“OK”。

CO传感器(H2补偿)：

为了确保传感器能有更长的工作寿命，我们建议在测量含有无法预见性高浓度CO (超过1000 ppm)的情况下，将CO传感器装置于插槽2，并将CO传感器的关断限值设置为1000ppm。即从1000 ppm起CO传感器将进入5倍量程扩展状态。当在欲知H2浓度可能会高于1000ppm时，也推荐做出如此设定。

显示ppm/小时计数情况(仅针对装有可更换过滤器的传感器有效)：

针对配有化学过滤器以中和干扰气体的传感器，仪器内部提供ppm/小时计数功能。

具体如下：

CO  H2补偿传感器(过滤器寿命约170000ppmh)

NO传感器(过滤器寿命约为120000ppmh)

1.ppm/小时计数器→“OK”。

2.选择传感器。

选项：

从传感器列表中选择：“上标”，“下标”。

显示过滤器极限寿命及当前计数情况。

当达到过滤器极限寿命时，会显示信息：过滤器耗尽，请更换过滤器。

重置传感器的计数器：“后退”。

显示传感器标定数据/传感器状态：

标定数据→“OK”。

选项：

从传感器列表中选取：“上标”，“下标”。

打印所有传感器的标定数据：“打印”。

传感器状态以曲线形式显示：“曲线”。

 -传感器状态在每次标定完成后会自动进行重新辨识。传感器的状态以百分比方式显示。

  70%为一个分界点:“传感器读数不稳定,建议更换。”,50%为一个分界点:“更换传感器”。

 可显示之前25次标定情况。

返回显示标定数据：“数据”。

重新标定：

CO H2补偿传感器、SO2、NO2、NO传感器以及O2传感器都可以进行标定。插槽2传感器的2倍

量程扩展也可以进行标定。

如若发生传感器读数不准的情况，则传感器需要用标气进行检测及重新标定。

注意：危险气体

中毒危险！

请注意使用标气时的安全。

请仅在通风良好的室内使用标气。

使用低浓度标气进行标定时可能会影响传感器在高量程段的精度。

在标定程序中，传感器关断限值功能被禁用。所以，请确保标气浓度务必低于传感器*高量程。

标定插槽2传感器会影响量程扩展：请先标定未进行量程扩展的读数后再标定量程扩展后的读数。

在进行传感器重新标定时必须遵循以下条件：

•使用不吸附材料的软管

•在标定前至少20分钟先开启仪器(预热)

•传感器校零时，请使用新鲜空气。

•使用标定头(0554 1205，建议使用)通入标气或直接使用烟气探针。

•*高标气正压：30 hPa (推荐：使用减压阀并配三通卸压)

•通标气时间至少3分钟

建议使用Testo推荐的标气浓度。

1.重新标定→“OK”。

  -可能发生：传感器调零(30秒)。

2.选择传感器-“改变”-输入标气浓度。

3.将标气通入仪器。

4.开始标定：“开始”。

 若选择了插槽2的传感器：

  -您会看到一条提示询问是否量程扩展需要初始化。

 开始传感器标定：“否”→“开始”。

 开始量程扩展标定：“是”→“开始”。

5.当响应值稳定时即可确认：“OK”。

三、testo340烟气分析仪燃料

燃料可以进行选择。燃料的特性参数也可被设定。客户可自行设定10种自定义燃料。

调用功能：

“文件”→燃料→“OK”。

选择燃料：

选择燃料→“OK”。

设置燃料特性参数：

1.“系数”。

 选项：

   将燃料特性参数重置至默认值：默认值→“OK”。

   更改燃料名称(仅用户自定义燃料)：名称→“改变”-输入您需要的名称→“OK”。

2.选择燃料特性参数

 选项：

   将选中的燃料特性参数恢复至默认值：“默认”。

3.“改变”→输入值→“OK”。

4.OK，保存输入→“OK”。

 燃料特性参数的计算可以通过testo easyEmission软件。
