北京康高特仪器设备导读：2023年12月23日，申达电气集团有限公司220kV试验基地。使用MEGGER IDAX322绝缘诊断分析仪对69kV变压器进行含水量测试。

IDAX322变压器抗干扰绝缘诊断分析仪

变压器含水量
含水量是影响变压器绝缘状态的重要因素之一，绝缘中水分的存在会加速绝缘的老化进程，降低*好局部高温承受能力。增加气泡形成的几率，降低变压器绝缘油的电介质强度，降低局部放电的起始电压等。变压器一旦发生故障，停电和修复都会造成巨大的损失，所以要定期对变压器进行可靠的诊断。

变压器抗干扰绝缘诊断分析仪
IDAX主要可以测量变压器、套管绝缘系统的水分含量和老化程度，是一台基于介电频率响应技术（DFR），有时也称作频域介电谱（FDS）的革命性绝缘诊断仪器，通过测量电力设备的绝缘在0.1mHz-10kHz频率下的电容和介损值，利用模型对测量结果进行分析，判断变压器、套管绝缘系统的“健康状况”。
案例

申达电气变压器含水量试验

2023年12月23日，申达电气集团有限公司220kV试验基地。使用Megger的IDAX322对69kV变压器进行含水量测试。

MEGGER IDAX322

测试数据及水含量分析如下：

MEGGER IDAX322数据

所测得变压器的介损和电导率均处于好的状态，水含量处于新的。水含量测试结果在3%以下，变压器含水量为正常状态。（在DLT1980-2019《变压器绝缘纸板平均含水量测定法频域介电谱法》附录E中，评判100kV变压器含水量的注意值为3%）

MEGGER IDAX322测试数据

CHL测试曲线

MEGGER IDAX322测试数据

CHG测试曲线及电容介损值

MEGGER IDAX322测试数据

CLG测试曲线及电容介损值

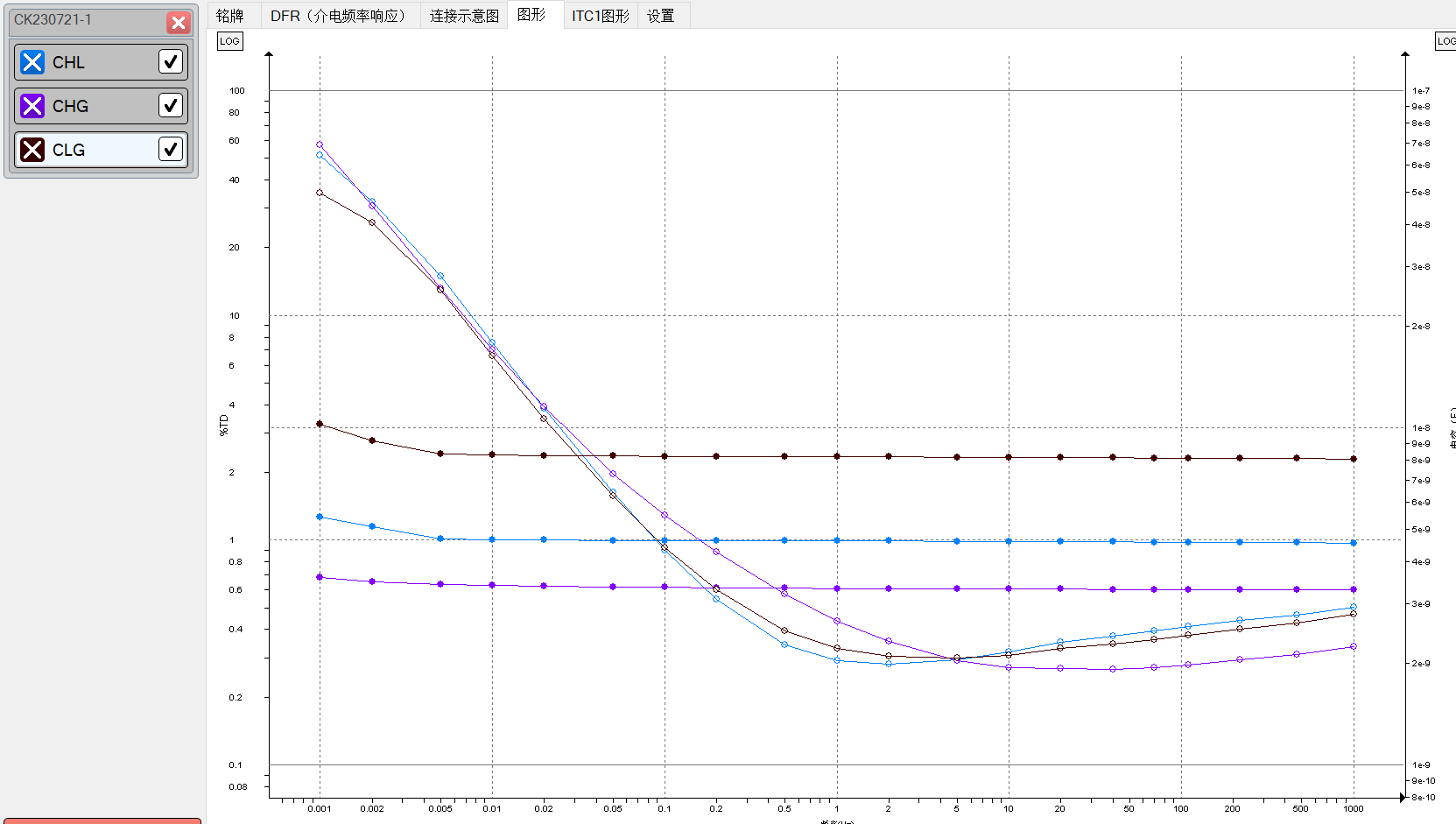

介质谱分析测试的是各个不同频率下的电容值和介损值，并绘制成电容和介损的频率曲线。介质谱曲线能够更为清晰地反映绝缘的状态，并且有助于判断测试结果是否存在异常。介损随频率改变，从左到右频率逐次增大。可以看到，测试结果曲线十分平滑且与模型曲线基本一致。

MEGGER IDAX322测试数据

电容值曲线

介损-频率曲线随油纸含水量的增加呈现出整体的增长。从整体上看，水分含量越大则曲线增长幅度越大。在中低频段（1mHz~10Hz）随着含水量的增加其增长幅度较为明显，复电容虚部变化趋势与介损频率曲线大致相同，而水分含量的增加对复电容实部的影响主要体现在中低频段。上图中电容复电容曲线略有波动。

测试结论：
★本次测量变压器中的含水量正常，其介损偏高，判断为注入变压器中的油，从西班牙运输到此未经过滤便投放使用所导致。
