康高特使用MEGGER TM1760 进行20kV断路器机械特性测试

来源：爱仪器仪表网发布时间：24-01-18 15:02 作者：陆翠翠浏览次数：33 分类：技术文章

20kV断路器机械特性测试
TM1760断路器机械特性测试仪

断路器
断路器是变电站中的重要设备，是电网中主要的控制和保护元件，它起着接通和断开电路、切除和隔离故障部分的重要作用。
断路器在系统正常运行情况下通过负荷电流，在系统发生接地或短路故障时，用来开断故障电流，从而*大限度保证站内设备不受故障电流侵害，避免事故进一步扩大，减少负荷损失。因此断路器机械特性试验对于电网安全稳定运行十分重要。

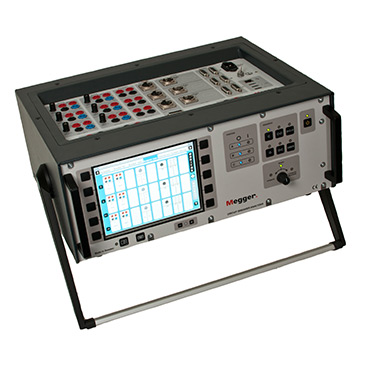

TM1760断路器机械特性测试仪

TM1760是一款用于断路器状态评估的数字仪表，通过测量开关设备的时间、速度、行程、动静态电阻、线圈电流等参数来评判断路器的运行状态。仪器独有动态电容（DCM）双端接地测试方法，在针对GIS狭小空间测试时，只需将电流钳和铁氧体套件安装在接地回路即可在双端接地的情况下进行时间测试，能够帮助用户准确、高效地判断断路器的状态。

案例

• 某电站 •

2024年1月11日，康高特赴某电站对20kV电机断路器进行机械特性测试，通过日常检修验证断路器工作状态。
测得断路器三相分闸时间为：A相35.000ms，B相34.525ms，C相34.800ms。三相合闸时间为：A相48.600ms，B相48.925ms，C相48.200ms。
断路器三相同期性良好。

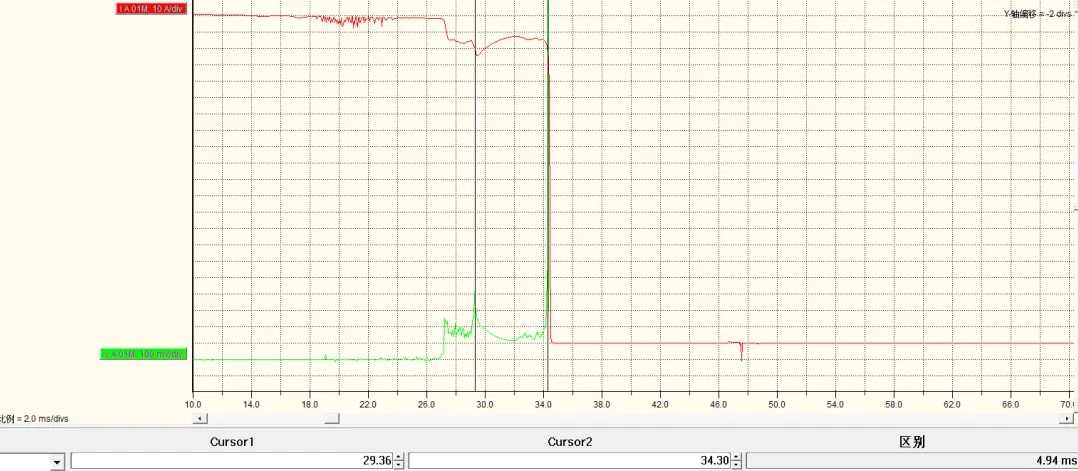

MEGGER TM1700 测试图
