兆欧表百科知识

摘要：兆欧表(Megger)俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。它的刻度是以兆欧(MΩ)为单位的。兆欧表是电工常用的一种测量仪表。兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

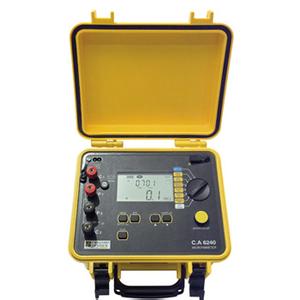

简介

兆欧表又称摇表。它的刻度是以兆欧(MΩ)为单位的。兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多(每种机型有四个电压等级)。兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

产品别称

数字兆欧表、指针兆欧表、绝缘表、数字高压兆欧表、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、电子式绝缘电阻测试仪 、大功率高压兆欧表

基本参数

测试电压直流 25，50，100，250，500，1000V

测量量程25～50V：2MΩ～200MΩ,3档量程

　　100～250V：2MΩ～2000MΩ,4档量程

　　500～1000V：2MΩ～4000MΩ,4档量程

精度±2%rdg. ±5dgt.(25～100V的测试电压：0～20.00MΩ)

　　(250V测试电压，0～100.0MΩ)(500～1000V的测试电压，

　　0～999MΩ)

　　±5%rdg.(25～50V的测试电压：19.0～200.0MΩ) (100V的测试电压：19.0～2000MΩ) (250的测试电压：100.1～2000MΩ) (500～1000V的测试电压：1000～4000MΩ)

响应时间快速：小于0.7秒，慢速：小于1.5秒(在手动量程下)

采样率快速：10次/秒，慢速：1次/秒

功能比较功能：判断通过或失败

测试定时功能：0.5～99秒

延时定时功能：0.1～99秒

显示液晶显示器

电源供应100～240V AC，(50/60Hz)

体积及重量215宽×61高×213厚mm，1.1kg

附件电源线(1)

选件

远程控制箱或测试线 (不能单独使用，测量时需要选用测试冶具或探头)

9185 测试线 85 cm长

9294 测试探头 (已包括) 约1.2m 长

9299 开关探头 80 cm (31.5 in) 长

打印机

9442 打印机

9443-02 交流电源转换器 适用于 9442, EU

9443-03交流电源转换器 适用于 USA, 适用于 9442 打印机

9444 连接电缆 (用于9442打印机)

1196 记录纸 (25m，10卷/盒，用于9442)

PC通讯器

9637 电缆 9pin-9pin，1.8m长

9638 电缆 9pin-25pin，1.8m长

其他选件

*9094 信号输出线 1.5m长

工作原理

数字兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多(有四个电压等级)。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来

特点

1.输出功率大、带载能力强，抗干扰能力强。

2.本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

3.不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。

4.本表输出短路电流可直接测量，不需带载测量进行估算。

分类及别称

兆欧表、数字兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式　数字兆欧表绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表。

仪表介绍

工作原理

兆欧表通过用一个电压激励被测装置或网络，然后测量激励所产生的电流，利用欧姆定律测量出电阻。优良的兆欧表校准器包括各种可选的电阻器，这点与现代校准器利用合成电阻功能提供的电阻器差别不大。兆欧表校准器与直流/低频校准器的不同之处在于所需的电阻器范围，以及耐受的电压能力不同。例如，与数字多用表(DMM)上配备的欧姆表功能相比，这些电气测试器在进行电阻测量时施加的电压要高得多。兆欧表采用的电压范围通常从50 V 到高达5 kV;而典型数字多用表的电压一般小于10 V。对于绝缘测试来说，需要测量的电阻值范围很大，其上限可达到10 TΩ，所需的电压更高。

合成电阻

合成电阻的方法由于受到设计成本和尺寸规格的限制被排除在外。采用的是分立式高压电阻器矩阵的方法，组成一个阵列，能够提供500,000 多种电阻值输出。在这种校准器中，有8个范围的电阻值，覆盖了10 kΩ到10 GΩ 的范围，每个范围均能提供4.5 位的稳定输出。

收集合适的高压电阻器并将其集成到一个仪器内又存在另一项挑战。这*是与欧盟CE认证的一项强制性要求《低电压指令》(Low Voltage Directive)相关的安全性标准挑战。与仪器制造商相关的标准是EN 61010- 测量、控制和实验室用电气设备的安全要求(Safety Requirements for Electrical Equipment for Measurement,Control and Laboratory Use)。

低电压指令要求将校准器电压限制为1,000 Vrms。那么如何校准测试电压高达5 kV 的兆欧表呢?这类仪器具有更宽的动态范围，可测量高到10 TΩ 的电阻，并且提供了如上所述的保护端子，使其能够准确测量非常高的电阻值。幸运的是，这样的保护配置可以使其本身形成一个电阻倍增器，能够有效地将一个已知电阻倍增为1000 倍，如图2的例子所示[3]。同样重要的是，由于倍增器是一个分立、隔离、独立的设备，可以满足倍增器所需的高电压，它已经不是《低电压指令》所管辖的范围。

范围通常从50 V 到高达5 kV;而典型数字多用表的电压一般小于10 V。对于绝缘测试来说，需要测量的电阻值范围很大，其上限可达到10 TΩ，所需的电压更高。

如何选用

规定兆欧表的电压等级应高于被测物的绝缘电压等级。所以测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表;测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用1000~2500V兆欧表;测量绝缘子时，应选用2500~5000V兆欧表。一般情况下，测量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。

使用方法

1.测量前必须将被测设备电源切断，并对地短路放电。决不能让设备带电进行测量，以保证人身和设备的安全。对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

2.被测物表面要清洁.减少接触电阻，确保测量结果的正确性。

3.测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速(120r/min)，观察指针是否指在标尺的“∞”位置。将接线柱“线(L)和地(E)”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。如指针不能指到该指的位置，表明兆欧表有故障.应检修后再用。

4.兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

5.必须正确接线。兆欧表上一般有三个接线柱，其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地。G接在被测物的屏蔽上或不需要测量的部分。测量绝缘电阻时，一般只用“L”和“E”端.但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，*要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把.摇动的速度应由慢而快，当转速达到每分钟120转左右时(ZC-25型)，保持匀速转动，1分钟后读数.并且要边摇边读数.不能停下来读数。

6.摇测时将兆欧表置于水平位置，摇把转动时其端钮间不许短路。摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时*不能继续摇动手柄.以防表内线圈发热损坏。

7.读数完毕.将被测设备放电。放电方法是将测量时使用韵地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。

使用维护

测量前要先切断被测设备的电源，并将设备的导电部分与大地接通，进行充分放电，以保证安全。用数字兆欧表测量过的电气设备，也要及时接地放电，方可进行再次测量。 测量前要先检查数字兆欧表是否完好，即在数字兆欧表未接上被测物之前，打开电源开关，检测数字兆欧表电池情况，如果数字兆欧表电池欠压应及时更换电池，否则测量数据不可取。将测试线插入接线柱“线(L)和地(E)”，选择测试电压，断开测试线，按下测试按键，观察 显示是否数字是否显示无穷大。将接线柱“线(L)和地(E)”短接，按下测试按键，观察是否显示“0”。如液晶屏不显示“0”，表明数字兆欧表有故障，应检修后再用。 必须正确接线。数字兆欧表上一般有三个接线柱，分别标有L(线路)、E(接地)和G(屏蔽)。其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地，G接在被测物的屏蔽上或不需要测量的部分。接线柱G是用来屏蔽表面电流的。如测量电缆的绝缘电阻时，由于绝缘材料表面存在漏电电流，将使测量结果不准，尤其是在湿度很大的场合及电缆绝缘表面又不干净的情况下，会使测量误差很大。为避免表面电流的影响，在被测物的表面加一个金属屏蔽环，与数字兆欧表的“屏蔽”接线柱相连。这样，表面漏电流IB从发电机正极出发，经接线柱G流回发电机负极而构成回路。IB不再经过兆欧表的测量机构，因此从根本上消除了表面漏电流的影响。 接线柱与被测设备间连接的导线不能用双股绝缘线或绞线，应该用单股线分开单独连接，避免因绞线绝缘不良而引起误差。为获得正确的测量结果，被测设备的表面应用干净的布或棉纱擦试干净。 测量具有大电容设备的绝缘电阻，读数后不能立即断开兆欧表，否则已被充电的电容器将对兆欧表放电，有可能烧坏兆欧表。应在读数后应首先断开测试线， 然后再停止测试，在兆欧表和被测物充分放电以前，不能用手触及被试设备的导电部分。 测量设备的绝缘电阻时，还应记下测量时的温度、湿度、被试物的有关状况等，以便于对测量结果进行分析。

注意事项

1.禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电.也没有感应电的情况下测量。

2.摇测过程中.被测设备上不能有人工作。

3.兆欧表线不能绞在一起.要分开。

4.兆欧表未停止转动之前或被测设备未放电之前.严禁用手触及。拆线时，也不要触及引线的金属部分。

5.测量结束时.对于大电容设备要放电。

6.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

7.为了防止被测设备表面泄漏电阻，使用兆欧表时.应将被测设备的中间层(如电缆壳芯之间的内层绝缘物)接于保护环。

8.要定期校验其准确度。

校准步骤

1 、范围为10 3 到10 12 具有精度1%的阻抗电桥。高精度相对湿度表(Relative Humidity Hygrometer)高精度温度表(High accuracy Thermometer)

2、打开表盖，小心切莫损伤电路板上两条连接电源开关的导线。

3、找到电路板右下方三个校正调节器(Calibration Pots)

4、使表在这一环境条件下起码1/2小时，取得自平衡后才可开始测试。

5、采用ACL-800表自带的连接线一端连接上鳄鱼夹，另一端香蕉插头。

6、将3.5毫米长的插头插入表的插口。

7、用鳄鱼夹连接电阻器两端。

8、三个校正调节器，*上面的为“湿度”测量，中间的为“阻抗”，*下面的为“温度用小号螺丝刀调节”。顺时针方向为增加值调节，逆时针方向为降低值调节。

9、按下电源开关，同时比较“温度”，“湿度”和“电阻”值。

10、释放电源开关，并慢慢调节相应的校正调节器。

11、再次按下电源开关，观察LCD显示屏。

12、如需要再校准，可再按下电源开关和调节校正器。

13、盖上表盖并将四个固定螺丝上紧。

14、按下电源开关确定表是否工作正常。

表面对地电阻测量

这个测量方法是用于测量物体表面一点与表面上另一接地点之间的表面电阻，测量方法符合EOS/ESD S4.1测量标准。

A 、将两条连线的一端分别插入表的两个3.5毫米插孔，然后将其中一条接鳄鱼夹，另外一条与一个5磅重盘形探头相联。

B、将鳄鱼夹子接到所知的接地点上，按照测量要求将盘形探头放在待测物体表面上。

C、按下测量按钮直至电阻(单位为欧姆)、相对湿度、温度值显示在显示屏上，测量结果符合EIA，EOS/ESD，ANSI， IEC-93,CECC,ASTM测量标准，对于高阻抗材料的测量时为保证测得高精度测量结果，需注意不要使两引线交叠，不要用手接触探头，引线和被测物体。
