MEGGER IDAX300变压器抗干扰绝缘诊断分析仪，110kV 变压器套管FDS试验案例

来源：爱仪器仪表网发布时间：24-03-29 18:24 作者：陆翠翠浏览次数：36 分类：技术文章

云南变压器电气股份有限公司
套管FDS试验

北京康高特仪器设备导读：2024年3月中旬，康高特使用MEGGER IDAX300变压器抗干扰绝缘诊断分析仪,在云南变压器电气股份有限公司对110kV 变压器高压侧套管ABC及中性点四根套管进行绝缘状况试验。

测试数据及分析如下：

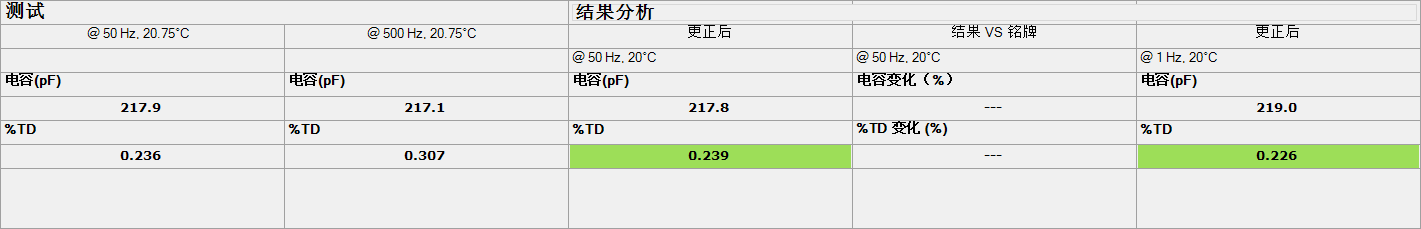

（ITC为温度矫正，旨在在不同温度下能够以同样的20℃进行比对，并以颜色显示在结果上，绿色为全新，黄色为干燥，橙色为可能潮湿，红色为注意）

A相

B相

C相

中性点

如图所示，四根套管的绝缘性能均处于新，从介损来看并无异常，电容和铭牌相比变化在正常范围内。

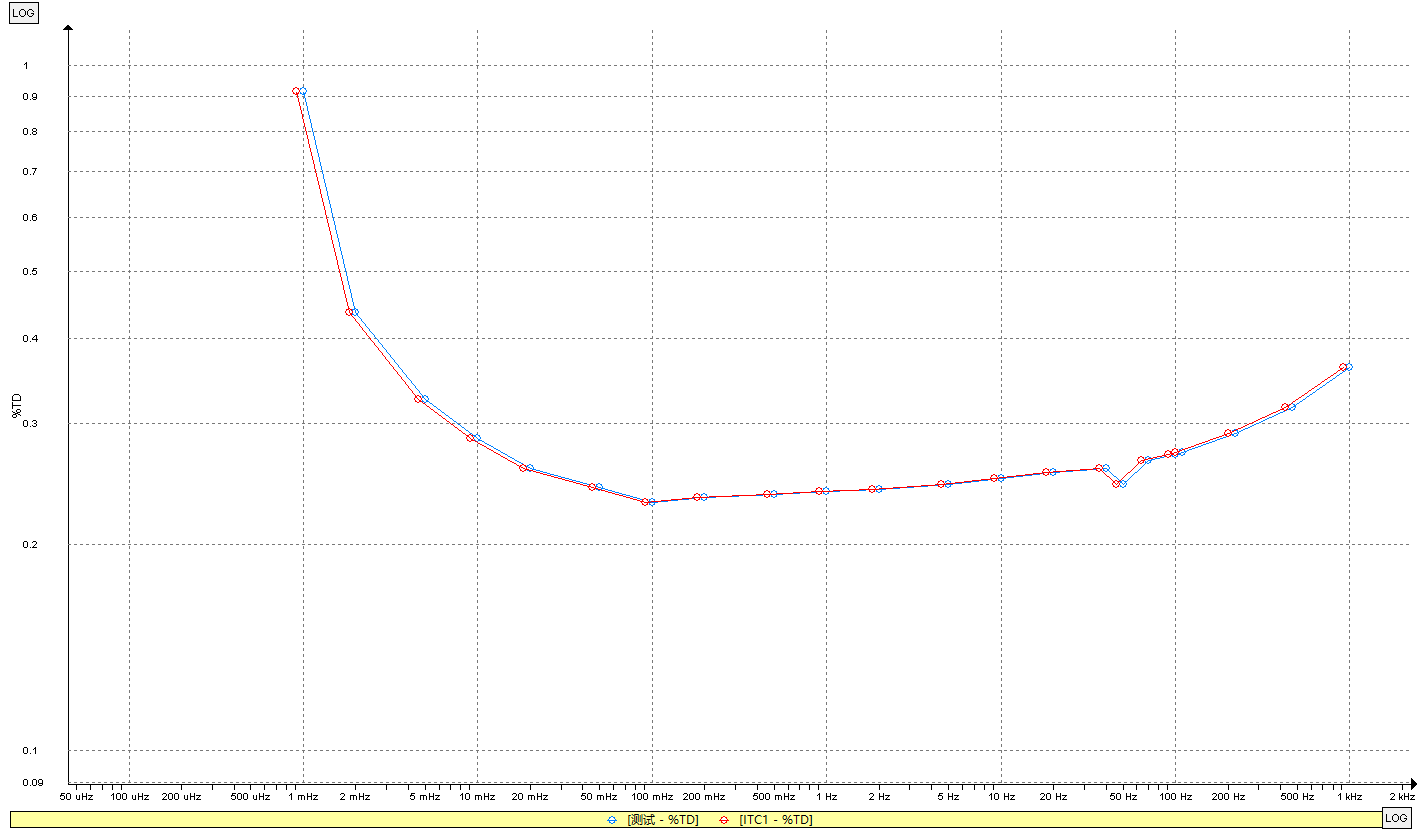

A相

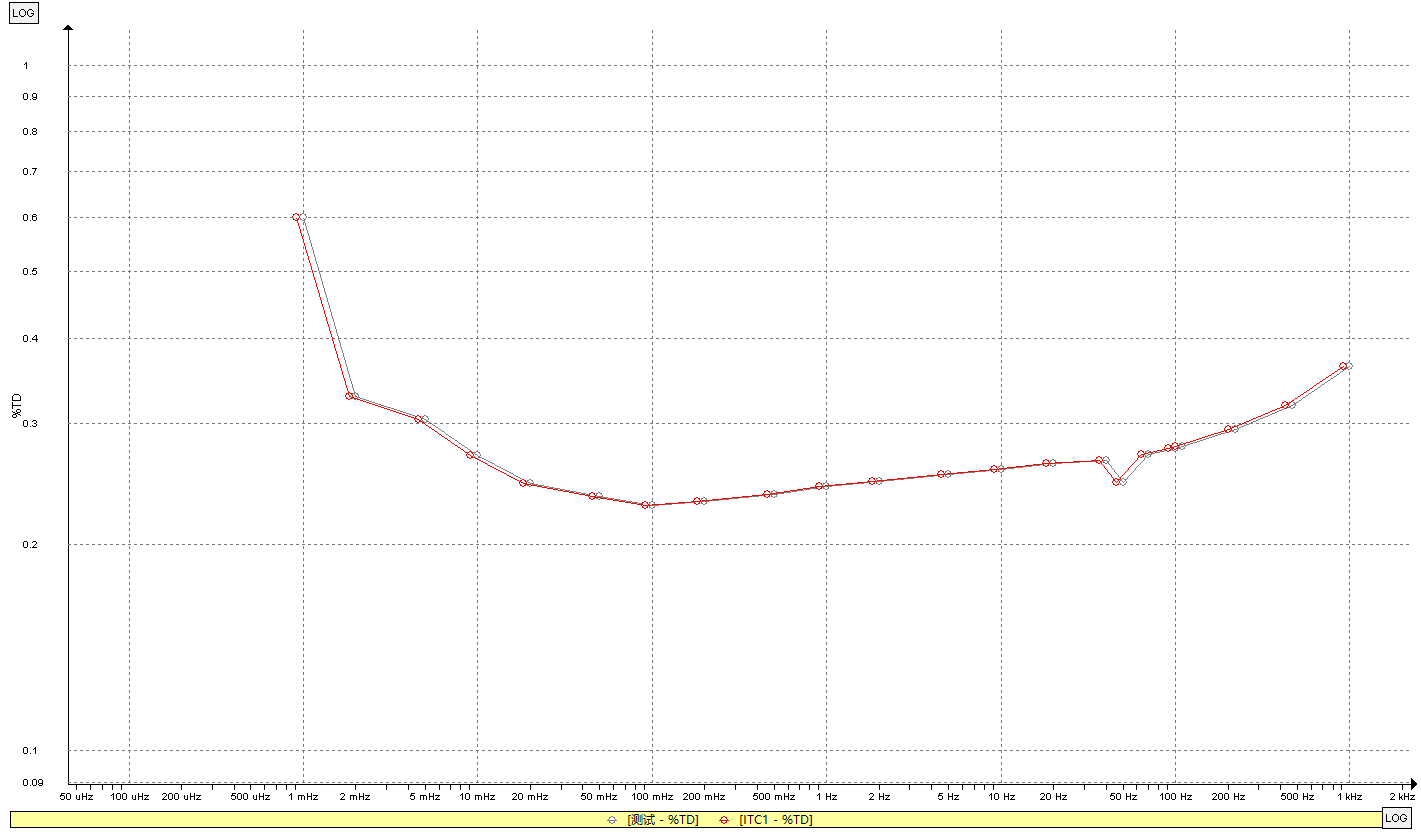

B相

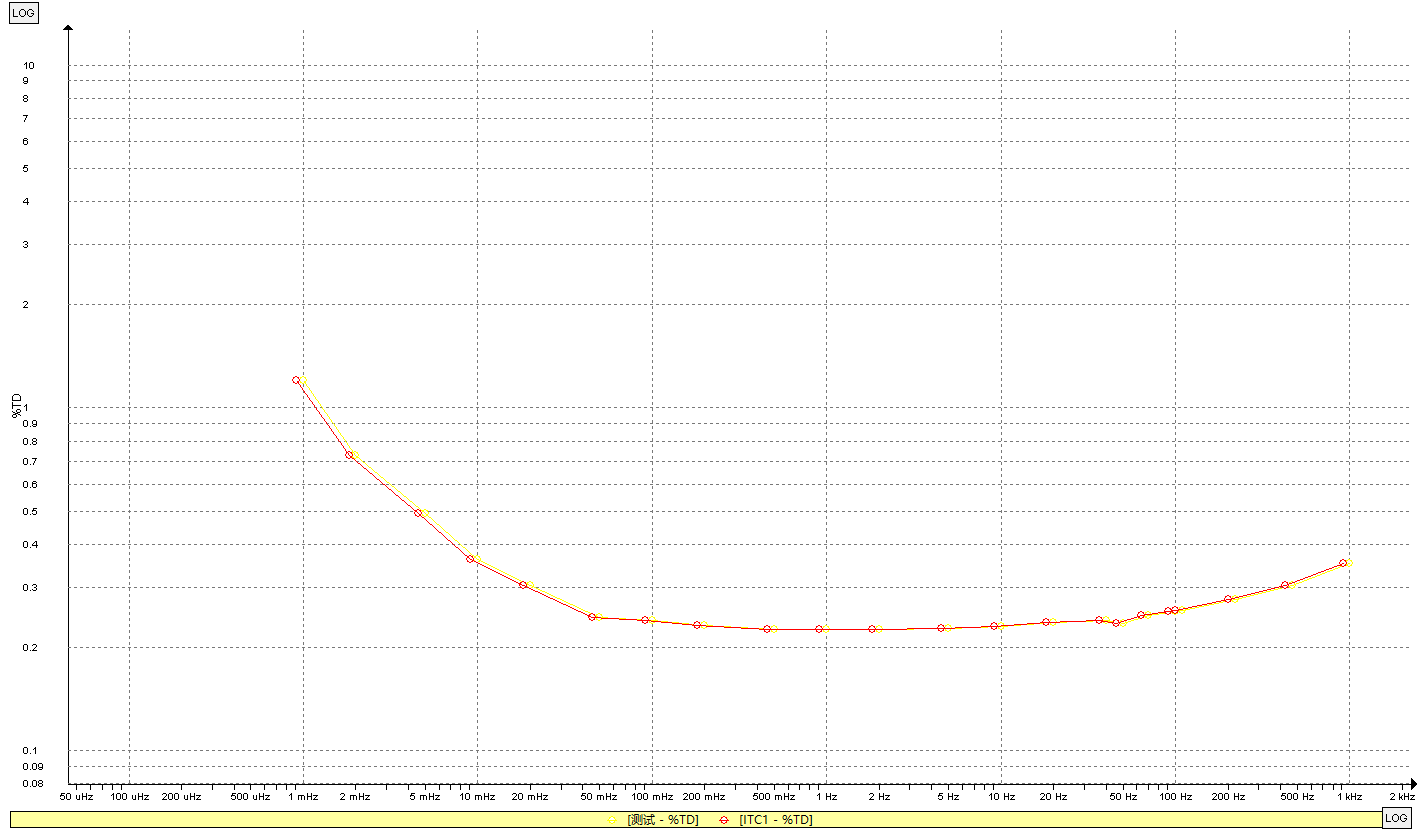

C相

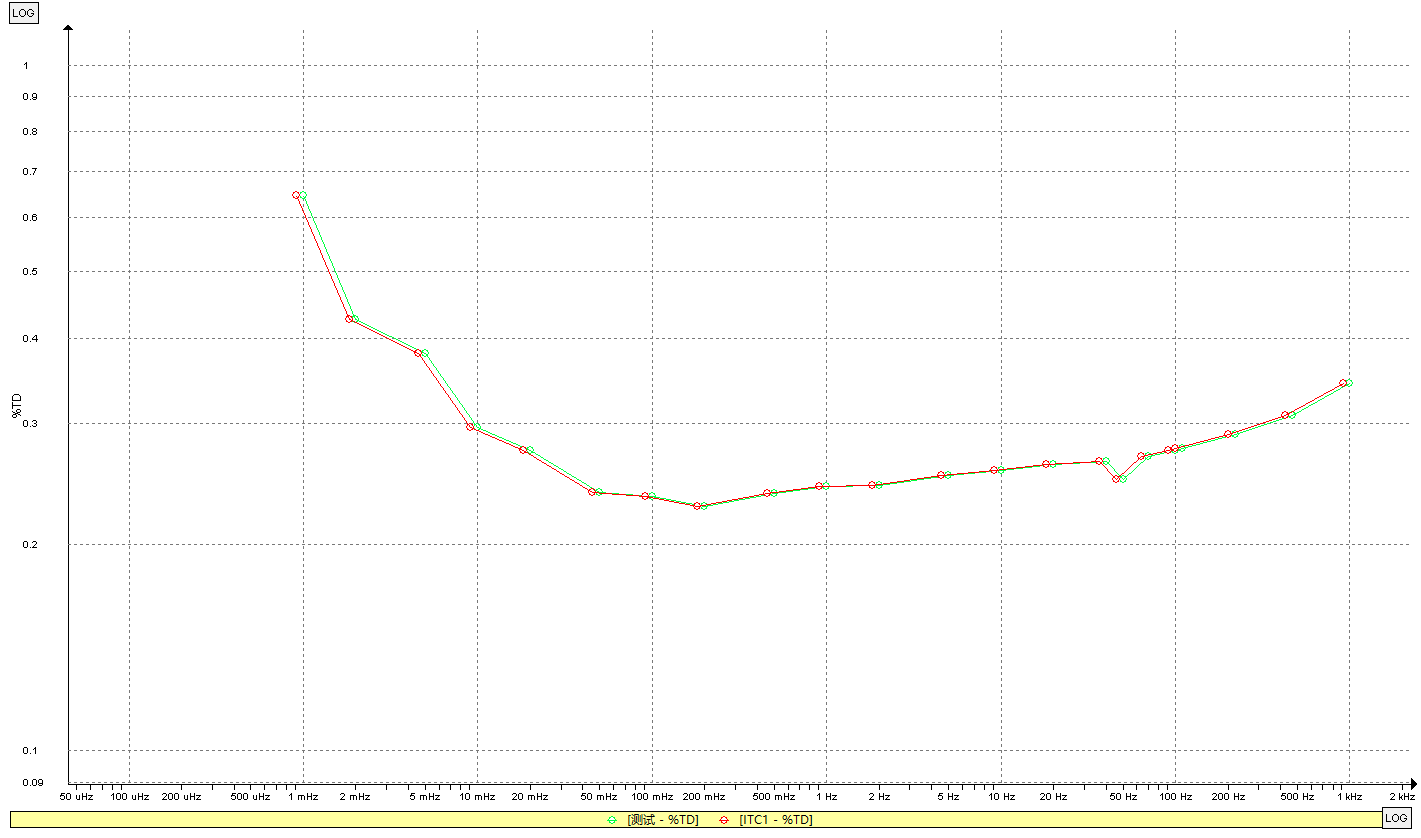

中性点

可以看到，测试结果曲线与模型曲线十分平滑且基本一致。模型曲线与测试曲线有偏移的原因是温度不同。（介质谱分析测试的是各个不同频率下的电容值和介损值，并绘制成电容和介损的频率曲线。介质谱曲线能够更为清晰地反映绝缘的状态，并且有助于判断测试结果是否存在异常。介损随频率改变，从左到右频率逐次增大。）

由图中可以看到四根套管测量所得的*低点频率均小于50Hz，表明四根套管绝缘状态正常。（根据电力行业标准DL/T 2231-2021《油纸绝缘电力设备频域介电谱》测试导则中5.4.3.2的判断方法“对于套管，互感器，电力电缆等少油设备，状态良好的绝缘局部*低介质损耗频率点小于50Hz，绝缘较差的局部*低介质损耗频率点高于50Hz。绝缘缺陷原因应结合其他电气试验和理化试验综合判断。”）

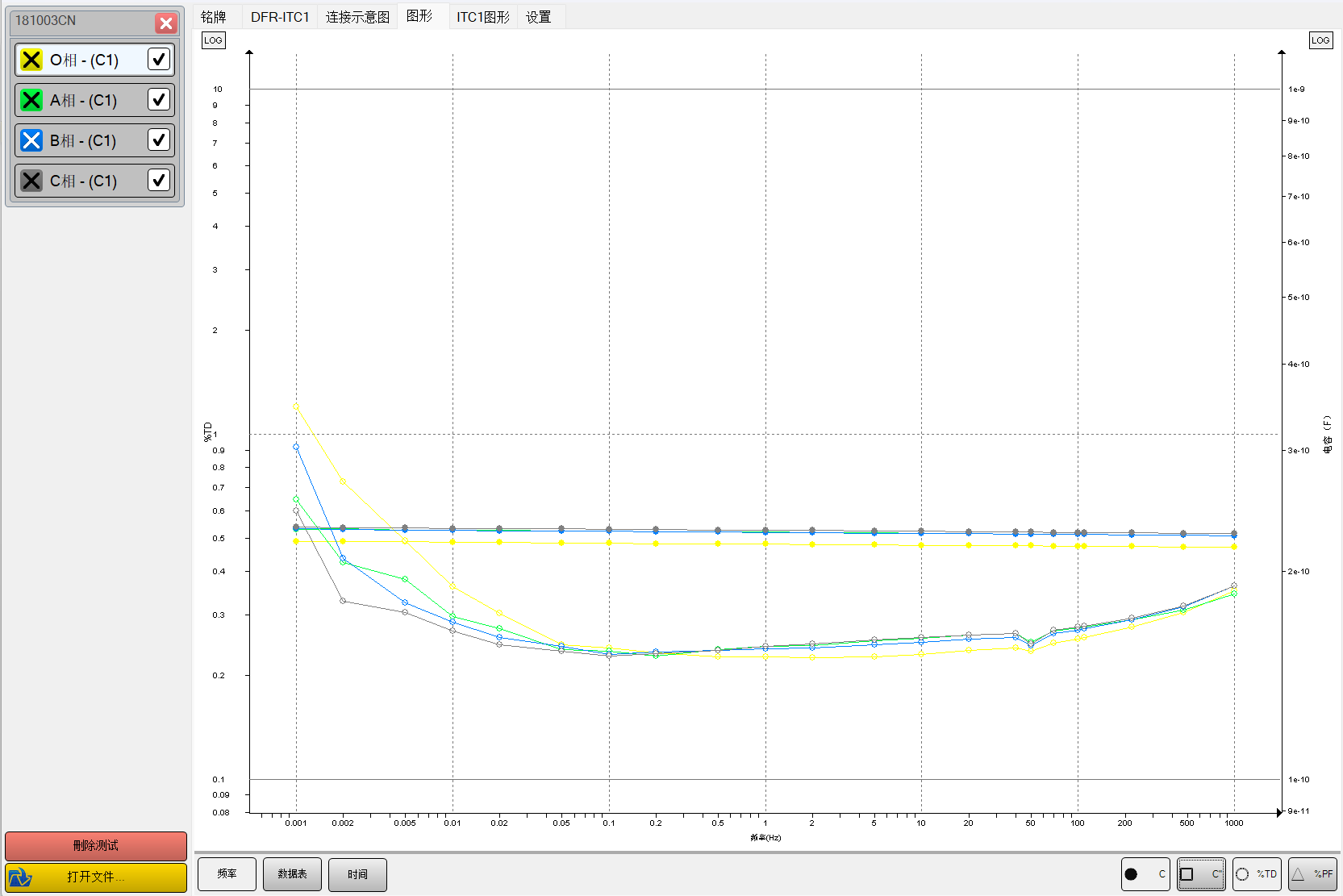

介损-频率曲线随油纸含水量的增加呈现出整体的增加。从整体上看，水分含量越大则曲线增加幅度越大。在中低频段（1mHz~10Hz）随着含水量的增长其增长幅度较为明显，复电容虚部变化趋势与介损频率曲线大致相同，而水分含量的增加对复电容实部的影响主要体现在中低频段。如图所示ABCO四根套管电容相间并无明显变化差距。

测试结论：

★本次试验套管绝缘良好，状态正常。
