荧光示波器工作原理(三)

双线、双踪示波的显示原理

在电子实践技术过程中，常常需要同时观察两种（或两种以上）信号随时间变化的过程。并对这些不同信号进行电参量的测试和比较。为了达到这个目的，人们在应用普通示波器原理的基础上，采用了以下两种同时显示多个波形的方法：一种是双线（或多线）示波法；另一种是双踪（或多踪）示波法。应用这两种方法制造出来的示波器分别称为双线（或多线）示波器和双踪（或多踪）示波器。

1、双线（或多线）示波

双线（或多线）示波器是采用双枪（或多枪）示波管来实现的。下面以双枪示波管为例加以简单说明。双枪示波管有两个互相独立的电子枪产生两束电子。另有两组互相独立的偏转系统，它们各自控制一束电子作上下、左右的运动。荧光屏是共用的，因而屏上可以同时显示出两种不同的电信号波形，双线示波也可以采用单枪双线示波管来实现。这种示波管只有一个电子枪，在工作时是依靠特殊的电极把电子分成两束。然后，由管内的两组互相独立的偏转系统，分别控制两束电子上下、左右运动。荧光屏是共用的，能同时显示出两种不同的电信号波形。由于双线示波管的制造工艺要求高，成本也高，所以应用并不十分普遍。

2、双踪（或多踪）示波

双踪（或多踪）示波是在单线示波器的基础上，增设一个专用电子开关，用它来实现两种（或多种）波形的分别显示。由于实现双踪（或多踪）示波比实现双线（或多线）示波来得简单，不需要使用结构复杂、价格昂贵的“双腔”或“多腔”示波管，所以双踪（或多踪）示波获得了普遍的应用。

（1）双踪示波的显示原理

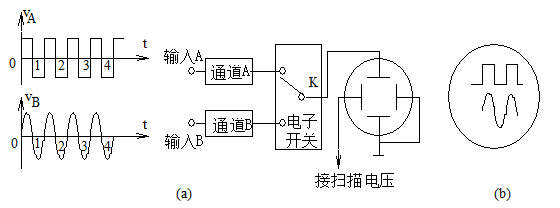

下图是双踪示波法基本原理的示意图。图中，电子开关K的作用是使加在示波管垂直偏转板上的两种信号电压作周期性转换。例如，在0～1这段时间里，电子开关K与信号通道A接通，这时在荧光屏上显示出信号UA的一段波形；在1～2这段时间里，电子开关K与信号通道B接通，这时在荧光屏上显现出信号UB的一段波形；在2～3这段时间里，荧光屏上再一次显示出信号UA的一段波形；在3～4这段时间里，荧光屏上将再一次显示出UB的一段波形……。这样，两个信号在荧光屏上虽然是交替显示的，但由于人眼的视觉暂留现象和荧光屏的余辉（高速电子在停止冲击荧光屏后，荧光屏上受冲击处仍保留一段发光时间）现象，*可在荧光屏上同时看到两个被测信号波形。

双踪示波器的基本原理

电子开关的工作方式有“交替”转换和“断续”转换两种。下图是电子开关“交替”转换工作方式的波形示意图。在0～1时间内，电子开关与通道A接通，加在X轴上的扫描信号开始进行*个正程扫描，此时荧光屏上将显现出信号UA的波形；在完成UA波形显示后，扫描电压迅速回扫；在1～2时间内，电子开关K与通道B接通，X轴上的扫描信号开始进行第二个正程扫描，荧光屏上将显示出信号UB的波形；在2～3时间内，荧光屏上再一次显示出信号UA的波形；在3～4时间内，荧光屏上再一次显示出信号UB的波形……。由此可见，被测信号UA、UB的波形是依次、交替地出现在荧光屏上的，荧光屏上显示的波形如下图所示。显然，此时电子开关的转换与X轴的扫描始终保持着一致的步调，即电子开关的转换频率等于X轴扫描信号的频率。图中的虚线实际上是看不见的。

采用“交替”转换方式的波形示意图             采用“断续”转换方式的波形示意图

采用交替转换工作方式的显示的波形与双线示波法所显示的波形非常相似，它们都没有间断点。但由于被测信号UA、UB的波形是依次交替地出现在荧光屏上的，所以，如果交替的间隙时间超过了人眼的视觉暂留时间和荧光屏的余辉时间，则人们所看到的荧光屏上的波形*会有闪烁现象。为了避免这种情况的出现，*要求电子开关有足够高的转换频率。这*是说当被测信号的频率较低时，不宜采用交替转换工作方式，而应采用断续转换工作方式。

当电子开关用断续转换工作方式时，在X轴扫描的每一个过程中，电子开关都以足够高的转换频率，分别对所显示的每个被测信号进行多次取样。这样，即使被测信号频率较低，也可避免出现波形的闪烁现象。同时，由于在一次扫描的过程中，光点在两个图形上交换的次数极多，所以图形上的细小断裂痕迹不显著，并不妨碍对波形细节的观察。实际上，由于开关的转换频率选得远大于X轴扫描频率，所以荧光屏上显示的图形不会是断续图形，而是连续的图形。图中垂直方向的细虚线表示了电子开关的转换过程。因在转换过程中示波器电路的设置使电子束截止，所以图中所示的垂直细虚线实际上也是不可见的。

在了解上述用电子开关来实现双踪示波的原理后，*不难联想到用环形计数器来实现多踪示波的原理。由于两者的显示原理相似，这里*不再赘述。

（2）双踪示波器的基本组成

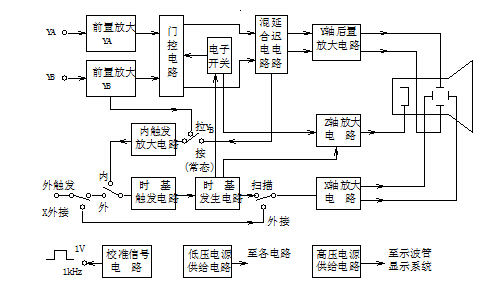

下图是双踪示波器的原理功能方框图。由图可见，它主要是由两个通道的Y轴前置放大电路、门控电路、电子开关、混合电路、延迟电路、Y轴后置放大电路、触发电路、扫描电路、X轴放大电路、Z轴放大电路、校准信号电路、示波管和高低压电源供给电路等组成。

观察信号波形时，被测信号uA，uB通过YA，YB两个输入端输入示波器，先分别送到Y轴前置放大电路YA和YB进行放大。因通道YA和通道YB都受电子开关的控制，所以uA，uB两信号轮换着输送到后面的混合电路，加到示波管的垂直偏转板上。

为了适应各种不同的测试需要，电子开关可有五种不同的工作状态，即交替、YA、YB、YA+YB、断续等。这5种工作状态由显示方式开关来控制。

当显示方式开关置于交替位置时，电子开关为一双稳态电路。它受由扫描电路来的闸门信号控制，使得Y轴两个前置通道随着扫描电路门信号的变化而交替地工作。每秒钟交替转换次数与由扫描电路产生的扫描信号的重复频率有关。交替工作状态适用于观察频率不太低的被测信号。

双踪示波器的原理功能方框图

当显示方式开关置于YA或YB位置时，电子开关为一单稳态电路。前置放大电路YA或YB可单独工作，此时，双踪示波器可作为普通单线示波器使用。

当显示方式开关置于YA+YB位置时，电子开关处于不工作状态。此时，YA、YB两通道同时工作，因而可得到两信号相加或两信号相减的显示。然而，两信号究竟是相加还是相减，这要通过YA通道的极性作用开关来选择。这个开关有两个位置，在*个位置时，荧光屏上的图形为两信号之和；在第二个位置（-YA）时，荧光屏上的图形为两信号之差。

为了观察被测信号随时间变化的波形，示波管的水平偏转板上必须加以线性扫描电压（锯齿波电压）。这个扫描电压是由扫描电路产生的。当触发信号加到触发电路时，触发了扫描电路，扫描电路*产生相应的扫描信号；当不加触发信号时，扫描电路*不产生扫描信号。

触发有内触发、外触发两种，由触发选择开关来选择。当该开关置于内的位置时，触发信号来自经Y轴通道送入的被测信号。当该开关置于外的位置时，触发信号是由外部送入的。这个信号应与被测信号的频率成整数比的关系。示波器在使用中，多数采用内触发工作方式。

所谓内触发也分为两种情况，并由内触发选择开关控制。当开关置于常态的位置时，触发电路的触发信号来自YA，YB通道。此时，两个通道即可同时稳定地显示出各自的被测信号。当用双踪显示来作时间比较分析时，*应该将内触发选择开关置于YB的位置。在这个位置时，触发电路的触发信号只取自YB通道的输入信号。此时只有当uA，uB的频率成整数比时，荧光屏上才能同时稳定地显示两个波形。

扫描电路产生的扫描信号（锯齿波信号），通过X轴选择开关接到X轴放大电路，经放大后送到示波管的X轴偏转板。这*是通常在观察信号随时间变化的波形时，开关选扫描档的情况。除上述情况外，用示波器进行其它测试（比如观察李萨如图形）时，开关置X外接档，此时可将X轴输入端输入的信号，加到X轴放大电路进行放大，随后再送至X轴偏转板。

Z轴放大电路对荧光屏上光点辉度起着调节的作用，抹去不必要显示的光点轨迹。当扫描电路闸门信号来到Z轴放大电路，Z轴放大电路便输出正向的增辉脉冲信号，加至示波管的控制极。这*是说，在扫描信号的过程中，荧光屏上的光点得以增辉；在电子开关的转换过程中，电子开关电路将输出脉冲信号也加至Z轴放大电路，此时Z轴放大电路便输出负向脉冲信号，加至示波管的控制极。这样，在电子开关的转换过程中，*消去了两个通道交替工作时的过渡光点，以提高显示波形的清晰度。

校正信号电路产生一个一定频率、一定幅度的矩形信号。它是作校正Y轴放大电路的灵敏度和X轴的扫描速度之用的。

 高、低压电源供给电路中的低压是供给示波器各级所需的低压电源的，高压是供给示波管显示系统电源的。
