荧光示波器原理2

波形显示基本原理:由示波管的原理可知，一个直流电压加到一对偏转板上时，将使光点在荧光屏上产生一个固定位移，该位移的大小与所加直流电压成正比。如果分别将两个直流电压同时加到垂直和水平两对偏转板上，则荧光屏上的光点位置*由两个方向的位移所共同决定。

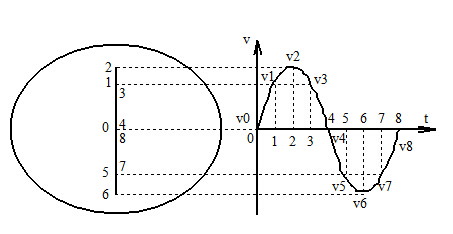

如果将一个正弦交流电压加到一对偏转板上时，光点在荧光屏上将随电压的变化而移动。参见下图可知，当垂直偏转板上加一个正弦交流电压时，在时间t=0的瞬间，电压为Vo（零值），荧光屏上的光点位置在坐标原点0上，在时间t=1的瞬间，电压为V1（正值），荧光屏上光点在坐标原点0点上方的1上，位移的大小正比于电压V1；在时间t=2的瞬间，电压为V2（*大正值），荧光屏上的光点在坐标原点0点上方的2点上，位移的距离正比于电压V2；以此类推，在时间t=3，t=4，…，t=8的各个瞬间，荧光屏上光点位置分别为3，4，…，8点。在交流电压的第二个周期、第三个周期……都将重复*个周期的情况。如果此时加在垂直偏转板上的正弦交流电压之频率很低，仅为lHz～2Hz，那么，在荧光屏上便会看见一个上下移动着的光点。这个光点距离坐标原点的瞬时偏转值将与加在垂直偏转板上的电压瞬时值成正比。如果加在垂直偏转板上的交流电压频率在10Hz～20Hz以上，则由于荧光屏的余辉现象和人眼的视觉暂留现象，在荧光屏上看到的*不是一个上下移动的点，而是一根垂直的亮线了。该亮线的长短在示波器的垂直放大增益一定的情况下决定于正弦交流电压峰-峰值的大小。如果在水平偏转板上加一个正弦交流电压，则会产生相类似的情况，只是光点在水平轴上移动罢了。

交流电压与光点位移

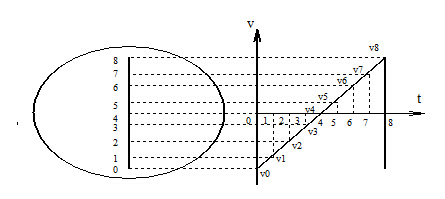

如果将一随时间线性变化的电压（如锯齿波电压）加到一对偏转板上，则光点在荧光屏上又会怎样移动呢？参看下图可见，当水平偏转板上有锯齿波电压时，在时间t=0瞬间，电压为Vo（*大负值），荧光屏上光点在坐标原点左侧的起始位置（零点上），位移的距离正比于电压Vo；在时间t=1的瞬间，电压为V1（负值），荧光屏上光点在坐标原点左方的1点上，位移的距离正比于电压V1；以此类推，在时间t=2，t=3，...，t=8的各个瞬间，荧光屏上光点的对应位置是2，3，…，8各点。在t=8这个瞬间，锯齿波电压由*大正值V8跃变到*大负值Vo，则荧光屏上光点从8点极其迅速地向左移到起始位置零点。如果锯齿波电压是周期性的，则在锯齿波电压的第二个周期、第三个周期、……都将重复*个周期的情形。如果此时加在水平偏转板上的锯齿波电压频率很低，仅为1Hz ～2Hz，在荧光屏上便会看见光点自左边起始位置零点向右边8点处匀速地移动，随后光点又从右边8点处极其迅速地移动到左边起始位置零点。上述这个过程称为扫描。在水平轴加有周期性锯齿波电压时，扫描将周而复始地进行下去。光点距离起始位置零点的瞬时值，将与加在偏转板上的电压瞬时值成正比。如果加在偏转板上的锯齿波电压频率在10Hz～20Hz以上，则由于荧光屏的余辉现象和人眼的视觉暂留现象，*看到一根水平亮线，该水平亮线的长度，在示波器水平放大增益一定的情况下决定于锯齿波电压值，锯齿波电压值是与时间变化成正比的，而荧光屏上光点的位移又是与电压值成正比的，因此荧光屏上的水平亮线可以代表时间轴。在此亮线上的任何相等的线段都代表相等的一段时间。

锯齿波电压与光点位移

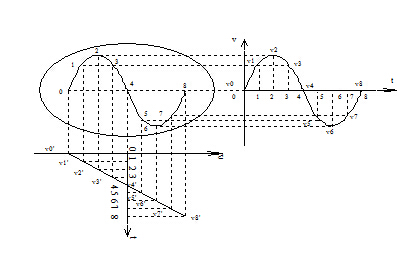

如果将被测信号电压加到垂直偏转板上，锯齿波扫描电压加到水平偏转板上，而且被测信号电压的频率等于锯齿波扫描电压的频率，则荧光屏上将显示出一个周期的被测信号电压随时间变化的波形曲线（如下图所示）。由下图所示可见，在时间t=0的瞬间，信号电压为Vo（零值），锯齿波电压为V0′（负值），荧光屏上光点在坐标原点左面，位移的距离正比于电压V0′；在时间t=1的瞬间，交流电压为V1（正值），锯齿波电压为V1′（负值），荧光屏上光点在坐标的第Ⅱ象限中。同理，在时间t=2，t=3，…，t=8的瞬间，荧光屏上光点分别位于2，3，…，8点。在t=8瞬间，锯齿波电压由*大正值V8′跳变到*大负V0′，因而荧光屏上的光点也从8点极其迅速地向左移到起始位置0点。以后，在被测周期信号的第二个周期、第三个周期……都重复*个周期的情形，光点在荧光屏上描出的轨迹也都重叠在*次描出的轨迹上。所以，荧光屏上显示出来的被测信号电压是随时间变化的稳定波形曲线。

正弦信号和锯齿波信号在荧光屏上的合成图形

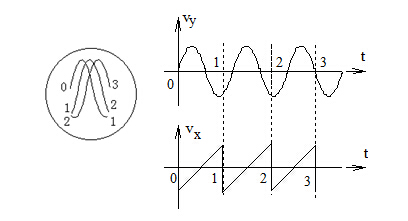

若被测信号电压的频率等于锯齿波电压频率整数倍数时，则荧光屏上将显示出周期为整数的被测信号稳定波形。而当被测信号电压的频率与锯齿波电压的频率不成整数倍数时，则荧光屏上不能获得稳定的波形，如下图所示。在下图中，*次扫描时，屏上显示的是0～1这段波形曲线；第二次扫描时，屏上显示1～2这段波形曲线；第三次扫描时，屏上显示2～3这段波形曲线；……可见，每次荧光屏上显示的波形曲线都不同，所以图形不稳定。

不稳定波形的形成原因

由上述可见，为使荧光屏上的图形稳定，被测信号电压的频率应与锯齿波电压的频率保持整数比的关系，即同步关系。为了实现这一点，*要求锯齿波电压的频率连续可调，以便适应观察各种不同频率的周期信号。其次，由于被测信号频率和锯齿波振荡信号频率的相对不稳定性，即使把锯齿波电压的频率临时调到与被测信号频率成整倍数关系，也不能使图形一直保持稳定。因此，示波器中都设有同步装置。也*是在锯齿波电路的某部分加上一个同步信号来促使扫描的同步，对于只能产生连续扫描一种状态的简易示波器而言，需要在其扫描电路上输入一个与被观察信号频率相关的同步信号，当所加同步信号的频率接近锯齿波频率的自主振荡频率（或接近其整数倍）时，*可以把锯齿波频率“拖入同步”或“锁住”。对于具有等待扫描功能的示波器而言，需要在其扫描电路上输入一个与被测信号相关的触发信号，使扫描过程与被测信号密切配合。这样，只要按照需要来选择适当的同步信号或触发信号，便可使任何欲研究的过程与锯齿波扫描频率保持同步。
