X射线探伤仪的相关知识

伴随着科技的进步，人们对探伤仪产品的需求越来越多，如果我们想知道产品内部有没有缺损，X射线探伤仪会是设备检测的好助手。X射线探伤仪的相关名称为X射线检测仪，它们的作用是相似的。

射线的种类很多，其中易于穿透物质的有X射线、γ射线、中子射线三种。这三种射线都被用于无损检测，其中X射线和γ射线广泛用于锅炉压力容器焊缝和其他工业产品、结构材料的缺陷检测，射线检测*主要的应用是探侧试件内部的宏观几何缺陷(探 伤)。按照不同特征(例如使用的射线种类、记录的器材、工艺和技术特点等)可将射线检测分为许多种不同的方法。

X射线照相法是指用X射线穿透试件，以胶片作为记录信息的器材的无损的检测方法。该方法是*基本的，应用*广泛的一种射线检测方法。

一、X射线照相法原理

1、X射线是从X射线管中产生的，X射线管是一种两极电子管。将阴极灯丝通电使之白炽电子*在真空中放出，如果两极之间加几十千伏以至儿百千伏的电压(叫 做管电压)时，电子*从阴极向阳极方向加速飞行、获得很大的动能，当这些高速电子撞击阳极时。与阳极金属原子的核外库仑场作用，放出X射线。电子的动能部 分转变为X射线能，其中大部分都转变为热能。电子是从阴极移向阳极的，而电流则相反，是从阳极向阴极流动的，这个电流叫做管电流，要调节管电流，只要调节 灯丝加热电流即可，管电压的调节是靠调整X射线装置主变压器的初级电压来实现的。利用射线透过物体时，会发生吸收和散射这一特性，通过测量材料中因缺陷存 在影响射线的吸收来探测缺陷的。X射线通过物质时，其强度逐渐减弱。射线还有个重要性质，*是能使胶片感光，当X射线照射胶片时，与普通光线一样，能使胶 片乳剂层中的卤化银产生潜象中心，经过显影和定**黑化，接收射线越多的部位黑化程度越高，这个作用叫做射线的照相作用。因为X射线或γ射线的使卤化银 感光作用比普通光线小得多，所以必须使用特殊的X射线胶片，这种胶片的两面都涂敷了较厚的乳胶，此外，还使用一种能加强感光作用的增感屏，增感屏通常用铅 箔做成。把这种曝过光的胶片在暗室中经过显影、定影、水洗和干燥，再将干燥的底片放在观片灯上观察，根据底片上有缺陷部位与无缺陷部位的黑度图象不一样， *可判断出缺陷的种类、数量、大小等，这*是射线照相探伤的原理。

二、射线检测设备射线照相设备可分为：

X射线探伤机，高能射线探伤设备(包括高能直线加速器、电子回旋加速器);γ射线探伤机三大类。X射线探伤机管电压在450kV以下。高能加速器的电压一般在2~24MeV，而γ射线探伤机的射线能量取决于放射性同位素。

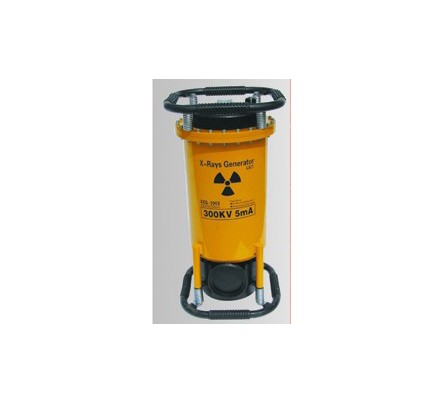

X射线探伤机射线机主要由机头、高压发生装置。供电及控制系统，冷却却防护设施四部分组成。可分为携带式，移动式两类， 携带式X射线机主要用于 现场射线照相，管电压一般小于320kV，*大穿透厚度约50mm。其高压发生装置和射线管在一起组成机头，通过低压电缆与控制箱连接。

通过上面为我们介绍的，我们对X射线探伤仪有了初步了解吧，爱仪器仪表网为您提供你想要的设备。
