污泥浓度计百科

污泥浓度计是为测量市政污水或工业废水处理过程中悬浮物浓度而设计的在线分析仪表。无论是评估活性污泥和整个生物处理过程、分析净化处理后排放的废水，还是检测不同阶段的污泥浓度，污泥浓度计都能给出连续、准确的测量结果。

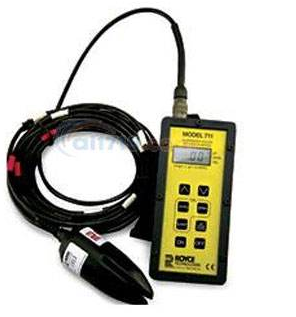

污泥浓度计由变送器和传感器组成。传感器可以方便地安装在池内、排水管、压力管道或自然水体中，污泥浓度计能自动补偿因污染而引起的干扰。传感器带有空气清洗功能，能根据预先设置的时间自动定时清洗，从而大大降低了仪器维护的工作量。

测量原理

传感器上发射器发送的红外光在传输过程中经过被测物的吸收、反射和散射后仅有一小部分光线能照射到检测器上，透射光的透射率与被测污水的浓度有一定的关系，因此通过测量透射光的透射率*可以计算出污水的浓度。

污泥浓度计的传感器使用了四光束技术，四光束技术利用两个发射器和两个检测器，每个发射器发送的光线经过透射后照射到两个检测器上，这样*产生一系列的光路，得到一个数据矩阵，然后通过分析这些数据信号，即可得到介质中悬浮物的准确浓度，并能有效消除干扰，补偿因污染产生的偏差，使仪器能在较恶劣的环境中工作。

安装说明

2.1安装说明

为了保证安装人员的安全和污泥浓度计的正常工作，请按照如下顺序进行安装：

1、安装仪表箱和传感器的支架;

2、将变送器装入仪表箱并固定;

3、安装传感器;

4、电气连接。

2.2 变送器的安装

1、在选择变送器安装位置时，需要遵循如下原则：

　　避免变送器受阳光直射;

　　避免使变送器产生过多震动;

　　如果情况允许，应将变送器安装于稍稍高于操作者平视水平的位置，这样将会有利于操作者可以非常舒服地浏览前部面板和进行控制操作;

　　为变送器箱体的开启和维护留出足够的空间，变送器尺寸。

2、变送器尺寸

　　变送器尺寸图

3、变送器安装

　　变送器背后有三个孔，其中上面的孔用于悬挂，下面两个孔用于加螺栓固定。

2.3传感器的安装

为确保测量准确，在选择传感器安装位置时，需要遵循如下标准：

应将传感器安装在工艺的恰当位置，以保证获得具有代表性的测量结果，且安装位置应该便于操作者进行取样操作，传感器和取样点之间的距离推荐*大值不超过1.5 m。不正确的取样操作是导致测量数据有误的一个常见原因;

应将传感器安装在易于触及的位置，方便对传感器进行定期的清洗和维护;

应避免将传感器安装在气泡较多的位置，因为气泡会产生干扰信号。在某些应用条件下，气泡的产生是难以避免的，例如在测量离心液或者过滤液等的应用中，在这些情况下应将传感器安装在脱气装置内;

应将传感器安装在工艺混合良好和不出现停机的位置，这通常也是取样点所在的位置;

传感器的探头应该背向工艺介质流向。

传感器的安装有两种方式：浸没式安装和插入式安装。

2.4浸没式安装

浸没式安装方式是指把传感器通过安装支架浸入池中或罐中的安装方式。适合于曝气池、沉淀池、浓缩池、回流渠等场合。

浸没式安装时，传感器一定要安装在安装支架上，不可以用传感器的电缆将传感器悬挂在水中。传感器应浸没至水面下不小于30cm的深度，或者浸没至取样时通常到达的深度，并避免阳光直射。

技术参数

污泥浓度计是为测量市政污水和工业废水处理过程中悬浮固体浓度而设计的在线监测仪表。可应用于检测生化处理过程的活性污泥浓度变化，提供连续、准确的测量结果。

常规的单光束测量方法容易受到光窗粘污等因素的影响。MLSS型悬浮物浓度计，采用创新的多光束相互补偿技术，能够消除传感器光窗粘污造成的测量误差，以及温度变化、器件老化等影响，实现稳定、*的测量。减少了维护工作量，提高了工作可靠性，特别适用于污水处理领域恶劣的工况。

量程: 活性污泥：0 ～9999mg/L 0～10g/L 0～20g/L

二氧化硅：0~400g/L

测量单位： g/L、mg/L、ppm可选

分辨率: 0.01g/L，1mg/L，1ppm

*度: ±1%FS

显示: LCD液晶显示日期、时间、测量值、历史趋势线等

输出：

　　模拟输出: 隔离4~20mA，*大负载500Ω，故障状态下3.8mA或21mA可选

　　继电器输出: 2个控制固体继电器输出，1个报*固体继电器输出

　　继电器容量： 2A，250VAC

　　数字接口: 可选RS-485、Profibus、HART、MODBUS通信接口

　　现场设置: 通过变送器按键完成

供电：

　　交流供电: 220VAC±10%，50Hz

　　直流供电: 24VDC±10%

应用范围

给水厂

沉淀池

污水处理厂

进水口、出水口、曝气池、回流污泥、初沉池、浓缩池、污泥脱水等

造纸厂

纸浆浓度

洗煤厂

沉淀池

电力

灰浆沉淀池
