UP10000超声波检测仪-使用说明(一)

一、产品简介

UP10000是一款多用途超声波检测仪，可以用在几乎左右的超声波检测领域。仪器使用简单、测量快速、数值*，是目前市场上*好的超声波检测产品。如果您是*次接触此类产品，请务必在详细阅读使用说明后在进行操作。

随着使用经验的不断增加，用户可能会发掘一些仪器的新功能，从而拓宽本仪器的应用领域。

超声波技术

UP10000能够应用在许多场合，从泄漏测试和电力检测到机械故障诊断都能见到此类仪器的身影。用户可以使用它进行趋势分析、频谱分析或简单的查找故障点。随着经验的积累，您可能更加关注超声波检测原理的相关知识，此时可以参加全国各地由UE培训机构举办的产品培训会，提升您的技能。

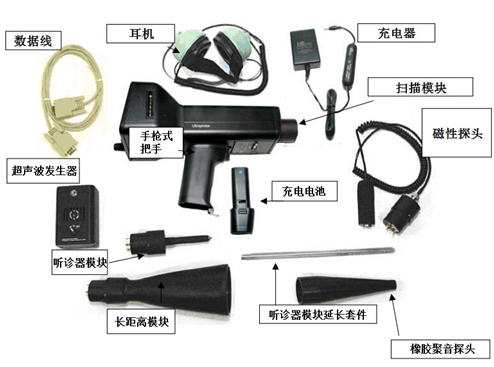

二、UP10000超声波检测仪外观

1、即插即用测量模块

点阵超声波扫描模块

扫描模块用于探测空气中的超声波信号，例如由于真空/压力泄漏和局部放电产生的超声波。该模块采用四针接口设计。更换时请直接拔出或对准接口位置后插入。扫描模块上共有三个超声波探头，这些探头形成探测阵列，能够极大地增强对超声波信号的灵敏度。将探头对准被测物体后，如果有超声波信号，仪器会自动以分贝表示测量数值。

听诊器模块

听诊器模块带有一根金属长杆。该模块的作用是探测工件内部的超声波信号，例如管线、轴承或气阀内部的振动。金属长杆与超声波传感器直接相连，一旦探测到超声波信号，金属杆*会将信号以振动的形式传送到探测器，进而显示在屏幕上。整个听诊器模块都使用防护膜包裹，目的是防止周围环境中的射频信号对探测结果产生影响。因为该模块能够探测到射频信号，因此也可用于机场检测或信号发射塔。模块内部装有噪声抑制电路，能够有效滤除噪声，使目标信号更加清晰。更换时请直接拔出或对准接口位置后插入。

三、超声波检测仪配件

1、标准配置

耳机

仪器内附带的高保真耳机可以和安全帽仪器使用，另外该耳机还能有效滤除环境中的杂声，即使工况恶劣也能正常测量。该耳机能够提供超过23dB的噪声衰减。

WTG-1超声波发生器

WTG-1是一款超声波发生器，用于产生供仪器测量的超声波信号。特别适合不能加压或抽真空的泄漏测试。超声波信号能够穿过细小的空隙，将超声波发生器放置在被测物体内部，使用UP10000沿着密封缝隙检查，如果检测到超声波信号即为漏点。用户可以使用超声波发生器检测管线、水箱、门窗、隔板或舱口的密封性。超声波发生器产生的是颤音，该声音包含各种不同的频率，强度很高，容易探测，因此可以用于各种材料的泄漏检测。

橡胶聚音探头

橡胶聚音探头是一种锥形橡胶皮套。它的作用是检测小范围的超声波信号，橡胶能够阻挡周围的声音信号，将探测点集中在特定区域。

听诊器模块延长套件

套件中包含三根金属棒，能够将听诊器模块延长*多78.7cm，多用于测量一些不容易到达的地方的超声波信号。

9PC-C9 I/O数据线

标准的I/O数据线，用于将UP10000中的数据下载到PC。

BCH-10L电池充电器

标准电池充电器，可以给UP10000主机充电，供电电压100-240V。完全充电时间约为4小时。

BCH-WTG电池充电器

标准电池充电器，可以给超声波发生器充电，供电电压100-240V。完全充电时间约为4小时。

LRM-9/10

长距离模块的形状为锥形，能够探测到更远处的超声波信号。它可以用于高压变电站或塔桥的局部放电检测。

RAS/RAM远距离磁性探头

该探头是听诊器探头的一种，能够通过传感器头部的磁铁吸附在被测物体上，连续测量超声波信号。

2、可选配置

CFM-9/10

与扫描探头搭配使用的配件，用于测量近距离的真空/压力泄漏。

UWC-9/10

UWC-9/10是一款超声波聚焦器，能够将探测距离延长2倍。此款配件特别适用于测量电晕、爬电和电弧放电。配件中包含便携箱。

DHC-9/10

标准耳机，适用于不需要佩带安全帽的场合。

SA-2000扬声器

该扬声器可以配合UP10000在环境嘈杂的场合使用。

UFMTG-1991

此款配件是多方向超声波发生器，能够产生360°的超声波信号。

WTG-2SP管道专用超声波发生器

能够安装在管道中的专用超声波发生器，目前有0.75英寸和0.5英寸两种管径适配器可选。

BCP

此配件为充电电池插座，可以同时为2节充电电池充电。

BCH-WTG2

此配件是一款可选的超声波发生器充电器。输入电压为220VAC充电时间大约为8小时。

HTS-10

UP10000的保护套。其中包括一条背带和两个保护套（一个为UP10000主机用，另一个为配件用）。

LLA

液体泄漏测试套装（用于超声波气泡测试）。

9PC-MP/BNC

可选9针I/O数据线。

四、仪器功能外观介绍

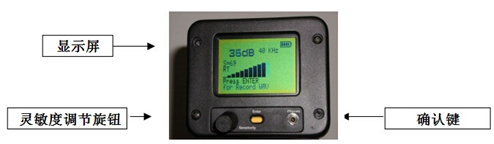

1、仪器主机

显示界面

在测量模式中，仪器屏幕上会显示测量到的超声波数值（用分贝或柱状图表示）、中心频率、电池余量、灵敏度等级、灵敏度数值、当前仪器处于的测量模式和功能选择区域。超声波数值会以数字和图形的方式显示，柱状图共分16个，每个柱状图代表3分贝。测量的中心频率可调，从20kHz到100kHz，不同物体发出的超声波频率有所不同，调整后才能正确测量。*常用的超声波频率为40kHz，可以用于泄漏检测和局部放电检测。使用其他超声波模块进行检测时，也需要调整测量频率。在屏幕左侧显示了仪器的工作模式，包括：RT（实时检测）、PH（保持*大值）、SS（短时间测试）、RTO（带补偿的实时检测）、PHO（带补偿的*大值测试）、SSO（带补偿的短时间测试）。

扳机开关

按下扳机后，仪器自动开机。操作仪器时需要一直按住扳机。松开扳机一段时间后仪器自动关机。在Set Turn Off Time选项中可以设置自动关机时间。注意：为了节省电量，如果没有在“Trigger Shut Off Mode（扳机控制关机）”中设置，5分钟后仪器会自动关机。

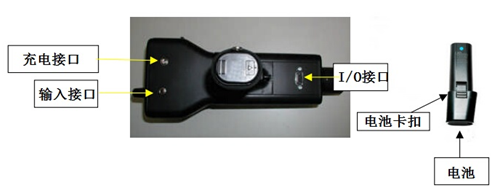

I/O接口

仪器使用RS232接口传输或接收数据，用户可以通过软件上传或下载数据、保存音频信息等。对其针脚后插入数据线即可。注意：下载数据前，请确保数据线与仪器和计算机同时相连，并且在计算机上安装好驱动。用户也可以使用此接口进行音频信号分析，使用专用软甲可以测量声音的频谱或记录波形。记录的音频可以通过耳机回放。

RS232接口功能表

Pin 1 - N/A

Pin 2 - RX

Pin 3 - TX

Pin 4 - DTR

Pin 5 - GND

Pin 6 - N/A

Pin 7 - RTS

Pin 8 - CTS

Pin 9 - N/A

输入接口

输入接口用于连接UP10000超声波检测仪的一些外部设备，例如红外测温仪等。这些设备测量到的数据能够实时传输到UP10000的显示器上。

更换电池

安装电池：对准仪器下方的电池插槽，向里推入电池，听到咔的一声后安装完毕。

拆卸电池：按住电池两侧的夹子，向外抽出电池。

UP10000超声波检测仪使用锂离子电池，这种电池没有记忆效应。充电时间约为4小时，短时间充电或超长时间充电都不会损坏电池寿命。注意：如果电池电量不足，仪器会自动关机并在屏幕上显示相应提示。

手带

在测量过程中将手带绑在手上防止仪器跌落。

灵敏度调节旋钮

这个旋钮是仪器中*重要的旋钮。在测量模式中可以通过它调节仪器灵敏度。点击后相应的参数将会闪烁，此时转动旋钮能够改变该参数。进入主菜单后转动此旋钮能够移动光标，选中需要的选项，点击此按钮进入相应子菜单。

确认键（黄色）

确认键用于进入或退出各种模式，例如测量模式、设置模式、数据存储模式、编辑模式、音频记录模式等。

耳机接口

将耳机数据线插入此接口即可使用耳机。另外此接口还可以用作音频输出接口，购买相应数据线后即可通过此接口记录音频数据。

充电接口

将充电器连接到此接口上为仪器充电。

输入接口

可以将其它具有模拟输出功能的仪器连接到UP10000上，例如温度测量仪。

五、使用说明

超声波扫描模块

•该模块可以直接连接到仪器头部4针接口处。

•连接时请对准针脚。

•对于一般测试请使用40kHz频率。

•扣住扳机对被测物体进行检查。

超声波检测方法

检测超声波时应该遵循从大到小的检测顺序。首先将仪器灵敏度设为70，在测量过程中找到信号*大的位置，并逐渐减小灵敏度。如果区域中超声波信号过多，请降低灵敏度或者安装橡胶近距离探头在小区域内进行测试。每次遇到超声波信号*大值的点*降低灵敏度，直到信号位于仪器的测量范围之中。测量完成后需要同时记录灵敏度和信号强度。

耳机

DHC-HH型耳机可以和安全帽一同佩带。使用时直接将插头插入仪器后方的耳机接口即可。

橡胶近距离探头

使用时请将橡胶探头安装在扫描模块前方。注意：为了保护超声波测量模块，安装或拆卸前请先卸下扫描模块。

听诊器模块

•安装时请对准针脚再插入。

•测量时请使探针接触被测物体。

使用听诊器模块的测量方法与扫描模块相似，都遵从从大到小的测量方法。开始时将灵敏度设为70，找到超声波信号*大的点后逐渐减小灵敏度。有时环境中存在复杂的超声波信号，对测量有很大干扰，此时可以使用橡胶近距离探头套住听诊器模块，屏蔽周围环境的杂音。

听诊器模块延长套件

•将听诊器模块从仪器上移除。

•将听诊器模块前端的探针慢慢拧下，探针是通过螺丝相连。

•将延长套件中的探针安装到听诊器模块数据处理部分。

•三节延长套件总长78.7cm按需要连接探针。

•将原来的听诊器模块探头安装在延长杆末端。

•开始进行测量。

为UP10000充电

•将充电器与仪器和电源相连，请注意充电器有两个接口，一个是为UP10000主机充电的，另一个是为超声波发生器充电的。

•充电时充电器上的LED灯将会闪烁。

• 如果电池已经充满电，充电器上的LED灯将会持续点亮。充电时间大约为4小时。

•注意：只能使用UE公司提供的充电器为仪器充电。使用其它未经授权的充电器可能会损坏电池。

超声波发生器

•将超声波发生器开关拨到LOW位置即可发出超声波信号，如果信号强度不满足要求，可以将开关拨到HIGH位置。使用高功率发射超声波时，*大可以测量113.3立方米的空间。

•超声波发生器打开时仪器上会有红灯闪烁。

•将超声波发生器放置在被测物体内部并对物体进行密封。然后使用扫描模块对密封位置进行检测，如果能够测量到超声波信号则说明密封不完全。例如如果需要测量窗户的密封性，将超声波发生器置于窗户的一端，在另一端使用仪器进行检测。

•如果需要测试超声波发生器电池余量，请将发生器开关拨至LOW档，使用UP10000测试超声波信号。此时应该听到连续的声响，如果听到间断的声响则发生器需要充电。

为超声波发生器充电

•将充电器与超声波发生器和电源相连，请注意充电器有两个接口，一个是为UP10000主机充电的，另一个是为超声波发生器充电的。

•充电时充电器上的LED灯将会闪烁。

•充满电后LED灯将会熄灭。

使用技巧

使用仪器进行检测前请熟读说明书并熟悉仪器的各种测量模式。另外仪器还有一些使用技巧如下所示：

如果测量空间较小，测试时不能看到测量结果：

•反复扣动扳机：测试时按住扳机，需要读数时立即释放扳机并取出仪器读数。在释放扳机后仪器会保持之前的测量值一段时间。

•短时间测量模式：如果测量空间较小，不能及时看到测量结果。可以进入短时间测量模式。进入方法是在设置模式中选择Display Mode，然后选择Snap Shot模式。此模式下扣动一次扳机显示一个测试结果，如果需要更新测试结果再次扣动扳机。

自动关机功能

UP10000带有自动关机功能，如果电池电量过低仪器会自动关机。此时仪器屏幕上会显示“Recharge Battery”提示充电。如果带有CF卡，此时仪器会提示存储当前测量值。

恢复出厂设置

在仪器上并没有恢复出厂设置的按钮。如果需要进行此项操作首先将电池卸下，等待1分钟后安装电池开机。进入设置模式，选择Default Settings进入，选择YES确认恢复出厂设置。注意：恢复出厂设置会删除仪器中的所有数据。

六、操作说明

UP10000是一种集超声波检测、存储、声音记录于一体的集成系统，它的外形类似手枪，符合人体工程学设计。在仪器系统中，有两个模式非常重要，分别是：测量模式和设置模式。

测量模式用于检测各种类型的超声波信号，在此模式下用户可以查看超声波分贝值、柱状图、调整灵敏度、频率范围、记录音频数据和存储测量结果。注意：灵敏度调节旋钮可以按下和旋转，分别有不同的功能。

在设置模式中，用户可以设置仪器的所有参数。设置模式共有24个菜单，详细介绍如下所示。进入设置模式的方法是点击灵敏度调节旋钮直到屏幕下方文字闪烁，随后旋转旋钮直到下方文字显示“SETUP Mode”后点击黄色确认键。

1、测量模式

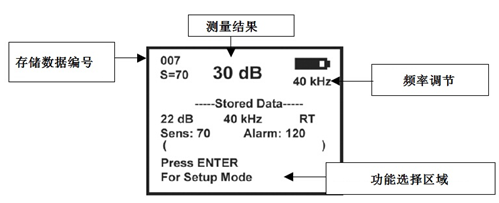

A、主界面介绍

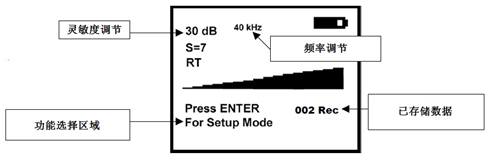

下图所示为超声波测量主界面。在这个界面中点击灵敏度调节旋钮时可以分别选中三个参数：灵敏度参数、测量频率参数和功能选择。选中某项内容后，改内容会不断闪烁。选择灵敏度时“S=7”图标将会闪烁，旋转旋钮可以调节灵敏度等级。选择频率时“40kHz”图标将会闪烁，旋转旋钮可以调节测量频率。选择功能选项时，仪器屏幕下方的“For Setup Mode”将会闪烁，旋转旋钮时可以选择不同的命令，选择后按黄色确认键执行。

主菜单介绍

扣下扳机开启仪器后，屏幕上直接显示超声波测量值（分贝）和柱状图。另外屏幕上也会显示当前选择的频率。电池余量会显示在屏幕右上方。在分贝值读数下方是灵敏度数值，如果需要测量超声波信号的变化趋势，请同时记录该灵敏度数值。灵敏度下方的字母“RT”“SS”和“PK”表示当前的显示模式。RT表示仪器处于试试测量模式，SS表示仪器处于单次测量模式，PK表示仪器处于显示*大值模式。如果在“Offset Mode”中设置了仪器的补偿值，则这些模式符号会变为“RO”“SO”和“PO”。在屏幕右下方标注了记录的文件编号（从001到399Rec）。在屏幕的*下方是功能选择区域“Press ENTER for ---”，按确认键执行相应功能。可执行的功能有：

•Setup Menu：设置菜单，进入仪器的设置菜单设置各种参数。

•Text Editor（ON/OFF）：文件名称编辑，当打开此功能后用户可以编辑文件名称（*多16个字符）。

•Alarm（DISABLE/ENABLE）：报*功能，开启此功能后可以设置报*分贝值。

•GENERIC Info：进入此选项后用户可以查看仪器的所有信息。

•Storage Display：选择这个选项后屏幕会分为上下两个部分，上部显示当前测量信息，下部显示存储信息。

•Record WAV：选择此选项后仪器可以记录一段时间内的超声波信号。

•CF INFO：选择此选项后用户可以查看记录在CF卡上的超声波音频数据和单点数据。

•STORE Record：选择此选项后用户可以记录超声波单点测量结果。如果不需要查看之前的数据，使用此功能快速记录测量结果。

•Exit：点击黄色确认键后仪器会返回测量模式。

柱状图显示

柱状图共分16个部分，每个部分代表3分贝，如下图所示：

灵敏度调节旋钮

该旋钮为仪器中*重要的控制旋钮。它能够控制光标移动、数值调节和菜单进入退出等。

调节灵敏度的方法是：

•点击灵敏度调节旋钮直到“S=xx”闪烁。

•旋转旋钮调节数值大小。

•调节灵敏度的同时，仪器的音量大小也会改变。如果超声波信号在测量范围之内，屏幕上的柱状图会随着灵敏度的变化增大或减小。

注意：超声波信号必须在测量范围之内才会显示具体数值。

•如果灵敏度过低，屏幕上会显示向右的箭头，并且不显示分贝值读数。如果发现此类问题，请提高灵敏度直到屏幕上显示分贝数值和柱状图。

•如果灵敏度过高，屏幕上会显示向左的箭头，并且不显示分贝值读数。此时请降低灵敏度。

注意：闪烁的箭头代表了该向哪个方向调节灵敏度旋钮。

•灵敏度调节旋钮同样也控制柱状图的显示。

•每次旋转调节旋钮增益值会改变1dB。

调节频率的方法是：

•点击灵敏度调节旋钮直到“40kHz”闪烁。

•旋转旋钮调节数值大小。

黄色确认键

该按键的作用是进入或退出某个子菜单，通常情况下仪器屏幕下方会提示该按键的功能。

B、存储界面介绍

上图为存储界面，点击旋钮直到“Press ENTER For ---”闪烁可以选择多种功能，包括：

•EXIT MAIN：退出到主界面。

•EDIT TEXT：用户可以编辑文件名称，*多16个字符。

•MORE：查看更多测量信息，例如日期、时间和使用的测量模块。

•PARAM INFO：查看或更改测量信息。在“Applications Select”菜单中也有相同的功能。测量信息包括：泄漏检测信息、轴承检测信息、蒸汽检测信息、电力检测信息和阀门检测信息。

•RECORD WAV：记录一段时间内的超声波信号。

•CF INFO：选择此选项后用户可以查看记录在CF卡上的超声波音频数据和单点数据。

•STORE REC：选择此选项后用户可以记录超声波单点测量结果。如果不需要查看之前的数据，使用此功能快速记录测量结果。

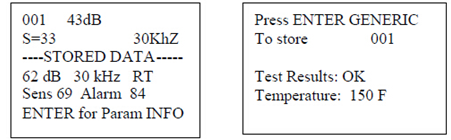

记录测量信息

在存储界面中用户可以查看或记录测量信息，方法是：

•点击灵敏度调节旋钮直到“Press ENTER For ---”闪烁。

•旋转旋钮选中“Param INFO”后点击黄色确认键。

•此时屏幕上会显示“Test Results测试结果”和“Temperature温度测试结果”。

在PRARA Info选项中用户可以按照应用领域分类测试结果（例如：轴承、阀门、泄露、蒸汽等）。这个选项用于输入额外的测试信息，例如测试结果和环境温度。选择“MORE”后，仪器还能显示日期、时间、补偿值和探测模块等信息。

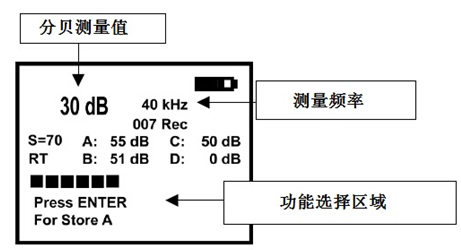

C、ABCD阀门测试界面

只有将应用领域设为“Valve阀门”时才能进入此界面。更改应用领域的方法请见后方设置部分。在此界面中可以使用旋钮调节ABCD四个不同的位置进行阀门检测。

上图为阀门测试界面，点击旋钮直到“Press ENTER For ---”闪烁可以选择多种功能，包括：

•STORE（A）：A位置测试结果。

•STORE（B）：B位置测试结果。

•STORE（C）：C位置测试结果。

•STORE（D）：D位置测试结果。

•SETUP MENU：设置菜单。

•TEXT EDITOR（ON/OFF）：文字编辑模式。

•ALARM（ENABLE/DISABLE）：报*。

•VALVE INFO：阀门测试信息。

•STORGE DISPLAY：显示存储结果。

•RECORD WAV：记录超声波信号。

•CF INFO：CF卡信息。

•STORE RECOED：记录所有测量结果。

•EXIT：退出。

D、功能选择区域详细介绍

在存储的数据上标注测量状态（PARAM INFO）

•在存储界面选择一个测试结果。默认的测试状态为“OK”，此时该字符会缓慢闪烁。

•需要更改测试状态时请点击灵敏度调节旋钮，此时状态字符会快速闪烁。

•旋转旋钮，选择状态字符：OK，CHK（需要检查），TR1到TR9（状态编号）。在UP10000的专用软件用，用户可以定义TR1到TR9的状态类型，并上传到仪器中。

•此时点击旋钮，状态字符恢复缓慢闪烁。

•如果需要输入温度信息，旋转旋钮到“Temperature温度”选项。

•点击旋钮后温度选项快速闪烁，旋转旋钮调节温度数值。

•点击旋钮确认。

•点击黄色确认键保存所有结果。

•点击EXIT退出。

在数据存储界面中选择“MORE”后，可以查看更多的信息，例如日期、时间、测试模块种类和补偿值等，如下图所示：

编辑字符功能（Text Edit）

•用户可以输入*多16个英文和数字字符。

•使用该功能必须将Text Edit选项开启。点击旋钮选择Text Edit选项，点击黄色确认键进入。

•可以编辑的字符将会闪烁，如果屏幕上没有可编辑字符，整个屏幕将会闪烁。

•旋转旋钮可以选择A-Z 26个不同的字母、空格和0-9。逆时针旋转旋钮可以从9-0、空格、Z-A选择。

•确认字符后点击旋钮即可编辑下一个字符。

•继续编辑或16个字符全部编辑完成后结束。

•连续点击旋钮光标会不断右移，直到光标到达需要编辑的位置。

•编辑完成后点击黄色确认键保存文本，仪器会自动返回测量模式。

报*功能（Alarm）

在测量模式中，如果没有设定报*阈值，此选项将会显示为“Alarm Disable”。如果设定了报*阈值，此处会显示相应分贝值。用户需要进入设置菜单开启报*功能。注意：更改报*阈值后新的数值将会记录在仪器中并删除旧数值。

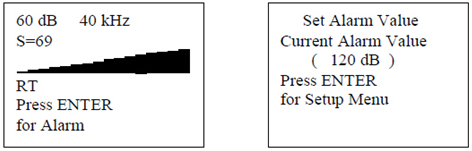

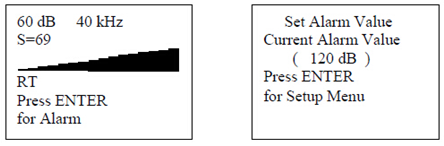

在测量界面中，用户可以查看报*阈值，方法是：

•点击旋钮，选择“Alarm”功能。

•点击确认键进入。

•此时屏幕上会显示当前的报*阈值。

•点击确认键退出。

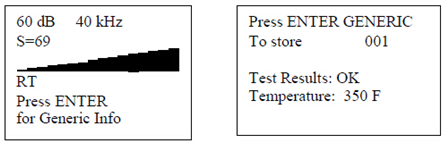

测试信息（Generic Info）

•点击旋钮，选择“Generic Info”功能，点击确认键进入。

•选择“Test”选项查看测试信息，如果需要更改测试状态请点击灵敏度调节旋钮，此时状态字符会快速闪烁。

•旋转旋钮，选择状态字符：OK，CHK（需要检查），TR1到TR9（状态编号）。在UP10000的专用软件用，用户可以定义TR1到TR9的状态类型，并上传到仪器中。

•此时点击旋钮，状态字符恢复缓慢闪烁。

•如果需要输入温度信息，旋转旋钮到“Temperature温度”选项。

•点击旋钮后温度选项快速闪烁，旋转旋钮调节温度数值。

•点击旋钮确认。

•点击黄色确认键保存所有结果。

•点击EXIT退出。

记录音频数据（Record WAV）

记录音频数据时，点击旋钮，选择“Record WAV”功能，点击确认键进入。在记录前请确保CF卡已经插入仪器，并持续扣住扳机。

•准备好记录后将仪器对准被测物体，按住旋钮开始记录。

•记录完毕后松开旋钮。

•在设置模式中可以设置记录时间：5,10,15,20,25,30秒。

•点击确认键回放音频数据。

•点击旋钮继续记录下一个音频。

•点击确认键记录音频数据，如果不需要记录点击旋钮退出。

•记录完成后点击旋钮退出此界面。

CF卡信息（CF Info）

用户可以使用此功能查看CF卡中的文件名称。如果已经记录了音频文件，可以在CF卡中找到该文件，并对其进行操作。选中CF卡信息后屏幕上出现5个选项：

•Free Space & Info：CF卡剩余空间和剩余记录时间。

•Display File：显示记录数据。

•Delete File：删除选中数据。

•Delete ALL File：删除所有数据。

•EXIT：退出到主菜单。

记录数据的方法：

•点击旋钮进入数据存储界面。

•选择“Save To Record”点击确认键记录数据。

•查看已经记录的数据时，进入“Storage Display”界面。按照编号查找数据。

记录阀门测试数据：

•在*个测量点进行测试，选择“Store（A）”，点击确认键记录。

•在第二个测量点进行测试，选择“Store（B）”，点击确认键记录。

•在第三个测量点进行测试，选择“Store（C）”，点击确认键记录。

•在第四个测量点进行测试，选择“Store（D）”，点击确认键记录。

•全部记录完成后仪器会自动跳转到“Store Data”界面。

•点击确认键记录所有数据。

冻结数据显示

在“Timed Off”模式中，松开扳机后，之前测量道德数据会冻结在屏幕上。此时可以将仪器移开并记录数据。

2、设置模式

设置模式介绍

设置模式中共有35个选项，它们分别是：

1	Data Transfer数据传输	18	Set Turn Off Time关机时间
2	Display Screen显示界面	19	Set WAV Sample Rate音频采样率
3	Application Select应用领域	20	Display Response响应时间
4	Module Type Select测试模块选择	21	Communication Flow Control通信控制
5	Instrument Setup仪器设置	22	Line Input Select输入接口
6	Alarm报*值	23	Sensitivity Mode灵敏度模式
7	Set Record Time设置记录时间	24	Headphone Volume耳机音量
8	Record WAV on Alarm报*时记录音频	25	Enter Inspector ID使用者编号
9	Select Function List功能选择列表	26	Set time and Date设置日期时间
10	Text Editor Select文本编辑	27	Date Format Select日期格式
11	More更多选项	28	Cal Due Date校准日期
12	Default Settings默认设置	29	Standard or Metric Unit单位制
13	User Sensitivity Default默认灵敏度	30	Display Mode Select显示模式
14	User Frequency Default默认频率	31	dB Scale Type Select测量值标度
15	Frequency Adjust频率调节	32	dB Offset Value补偿值
16	Restore List保存列表	33	Auto Store to CF自动存储
17	Set Shut Off Mode关机方法	34	Upgrade UE10K PGM升级软件
		35	BACK返回

如何进入设置模式

有两种进入设置模式的方法

•在测量界面时点击旋钮选择“Setup Mode”后点击确认键即可进入。

•仪器关机时同时按住旋钮和确认键，再扣住扳机即可进入设置模式。

菜单一Data Transfer（数据传输）

在下载数据前，请确保仪器与电脑相连，下载步骤是：

•进入设置模式。

•选择Menu 01 Data Transfer选项。

•点击旋钮进入该选项。可以将数据通过串口或CF卡输出（使用DMS软件时只可以传输txt测量数据，不能传输WAV数据）。

•旋转旋钮选中Serial Output。

•再次确认仪器已经连接到电脑。

•打开Ultratrend DMS软件。

•选择仪器通讯。

•设置通讯接口。

•测试通讯接口状态。

•选择下载文件夹后所有数据都会被下载到电脑上。

使用CF卡传输数据

•选择CF Output选项。

•点击旋钮后所有数据都会被传输到CF卡。

•关闭仪器。

•移除CF卡。

•使用读卡器将CF卡与电脑相连。

•打开Ultratrend DMS软件选择通讯后选择输入记录。

•根据软件提示保存数据。

将CF卡的数据传输到仪器

•选择CF Input。

•点击旋钮将CF卡上的数据传输到仪器。

菜单2Display Screens（显示界面）

在测量时共有两种显示模式：主界面显示和存储界面显示。ABCD界面显示必须要开启“Valve”应用后才会出现。

主界面显示是*标准的测量界面，会在屏幕上显示：分贝值、频率、电池余量、灵敏度和操作模式。

存储界面显示上方显示实时测量结果，下方显示存储数据的信息。

•进入设置模式。

•选择Display Screens。

•点击旋钮进入该选项。

•旋转旋钮选择Main、Storage或ABCD显示模式。

•点击旋钮确认选择。

菜单3Application Select（应用领域）

在此选项中，用户可以选择仪器的应用环境。选择完成后测量信息将会改变。

•进入设置模式。

•选择Application Select Menu后点击旋钮。

•选择需要的应用领域。

•点击旋钮开启该应用。

•点击确认键。

•点击旋钮确认更改。

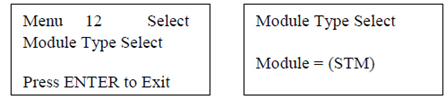

菜单4 Module Type Select（测试模块选择）

使用软件生成报告时会同时显示使用的测试模块，可以选择SCM（扫描模块）、STM（听诊器模块）、UWC（超远程模块）、CFM（聚焦模块）、LRM（远距离模块）或OTH（其他模块）。

•进入设置模式。

•选择Menu 04 Module Type Select选项。

•点击确认键。

•选择相应模块。

•点击旋钮设置。

•点击确认键退出。

菜单5 Instrument Setup（仪器设置）

在此选项中可以选择Manual（手动设置）和Auto（自动设置）。

菜单6 Alarm Enable/Disable（报*值）

开启或关闭报*功能的方法是：

•进入设置模式。

•选择Menu 05 Alarm Enable选项

•点击旋钮进入。

•选择Enable（开启）或Disable（关闭）。

•点击确认键返回。

开启报*功能后可以设置报*值：

•在测量界面选择Alarm Enable选项。

•点击确认键。

•旋转旋钮调节报*值。

•点击确认键保存更改。

菜单7 Set Record Time（设置记录时间）

在此选项中可以设置录音时间。进入选项后选择Manual（手动，按住旋钮后持续记录）或5,10,15,20,25,30秒自动记录。

•进入设置模式。

•选择Menu 07 Set Record Time选项。

•点击旋钮进入。

•选择手动模式或自动模式。

•点击确认返回。

菜单8 Record WAV on Alarm（报*时记录音频）

在测试过程中，如果测量到的超声波信号超出报*阈值，仪器会自动进入音频信号记录模式，并记录响应时间（在菜单7中设置）。

•进入设置模式。

•选择Menu 08 Record WAV on Alarm选项。

•点击旋钮进入。

•选择YES或NO开启或关闭此功能。

菜单9 Select Function List（功能选择列表）

在此选项中用户可以设置出现在功能选择区中的功能。可以将这项设为“all”表示所有功能都可以在功能选择区中选择，也可以设为“none”测试中屏幕下方不会出现功能选择区。

•进入设置模式。

•选择Menu 09 Select Function List选项。

•点击旋钮进入。

•选择主界面（Main）功能和存储界面（Storage）功能。

•用光标选中想要添加或删除的功能。

•YES为出现在功能选择区，NO为不出现在功能选择区。

•点击确认返回。

菜单10 Text Editor Select（文本编辑）

开启或关闭文本编辑模式。如果需要手动输入文本信息，选择ON选项。如果需要仪器自动命名文本信息，选择OFF选项。

•进入设置模式。

•选择Text Editor选项。

•点击旋钮进入。

•将状态设置为ON或OFF。

•点击确认键返回。

菜单11 More（更多选项）

点击旋钮后进入第二页，第二页中包括菜单12到菜单35。

菜单12 Default Settings（默认设置）

在此选项中，用户可以删除人为设置在仪器中的信息。仪器会自动返回出厂设置。如果用户在User Sensitivity Default默认灵敏度和User Frequency Default默认频率中设置了默认值（如后续内容所示）仪器不会返回出厂设置，尔会返回用户设置的默认值。

选择YES后仪器会返回出厂设置并删除所有数据，选择NO仪器会返回主菜单。

出厂设置如下：

•Maximum Sensitivity（S=70）灵敏度70

•Frequency = 40kHz频率40kHz

•Display Mode = Real Time实时显示模式

•Display Screen = Main主界面测量

•Application Select = Generic通用模式

•Instrument Setup = Manual手动设置

•STD or Metric Unit = STD公制单位

•dB Scale = Relative自动适应范围

•Offset Value = 0补偿值0

•Text Editor = ON可以编辑文字

•Alarm = Disabled关闭报*值

•Module Type Select = SCM扫描模块

•Display Response = Medium响应时间中等

•Sensitivity Mode = Manual手动调节灵敏度

•Headphone Volume = 99%耳机音量99

•Turnoff Time = 5 Seconds关机时间5s

•Shutoff Mode = Timed随时间自动关机

用户可以设置的参数为：

•灵敏度

•频率

•频率调整模式

恢复出厂设置：

•进入设置模式。

•选择Menu 12 Default Settings选项

•点击确认进入。

•选择YES或NO。

•点击旋钮设置。

•点击确认键返回。

菜单13 User Sensitivity Default（默认灵敏度）

用户可以从0-70中设置默认灵敏度。

•进入设置模式。

•选择Menu 13 Sensitivity Default选项。

•点击确认进入。

•使用旋钮设置需要的灵敏度。

•点击旋钮设置。

•点击确认键返回。

菜单14 User Frequency Default（默认频率）

仪器开机时会自动调整到此设置中的频率。

•进入设置模式。

•选择Menu 14 Frequency Default选项。

•点击确认进入。

•使用旋钮设置需要的频率。

•点击旋钮设置。

•点击确认键返回。

菜单15 Frequency Adjust（频率调节）

选择YES时用户可以在测量过程中手动调节频率。选择NO时测试时的频率固定。

•进入设置模式。

•选择Menu 15 Frequency Adjust选项。

•点击确认键进入。

•选择YES或NO。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单16 Restore List（保存列表）

选择此选项能够初始化仪器中的事件代码。选择YES时仪器中所有事件代码都会返回初始状态，选择NO时保存用户更改以后的事件代码。

•进入设置模式。

•选择Menu 16 Restore Lists选项。

•点击确认键进入。

•选择YES或NO。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单17 Set Shut Off Mode（关机方法）

共有两种关机方法：定时关机Timed或松开扳*机Trigger。在Trigger模式中只有松开扳机仪器才会关机。

•进入设置模式。

•选择Menu 17 Set Shutoff Mode选项。

•点击确认键进入。

•选择Timed或Trigger。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单18 Set Turn Off Time（关机时间）

•进入设置模式。

•选择Menu 18 Set Turnoff Time选项。

•点击确认键进入。

•选择关机时间，可以从0到300秒，默认时间为5秒。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单19 Set WAV Sample Rate（音频采样率）

仪器默认的音频采样率为16000Hz，用户可以将其改为11025Hz。

•进入设置模式。

•选择Menu 19 Set WAV Sample Rate选项。

•点击确认键进入。

•选择需要的采样率。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单20 Display Response（响应时间）

用户可以更改仪器对超声波信号的响应时间。可以选择Slow慢速、Medium中速和Fast快速。仪器默认设置为慢速，更改方法如下所示：

•进入设置模式。

•选择Menu 20 Display Response选项。

•点击确认键进入。

•选择需要的响应速度。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单21 Communication Flow Control（通信控制）

注意：如果不使用硬件数据交换设备，请将此选项关闭。

•进入设置模式。

•选择Menu 21 Comm Flow Control选项。

•点击确认键进入。

•选择ON或OFF。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单22 Line Input Select（输入接口）

使用输入接口，用户可以将外部仪器测量到的数据传输到UP10000上，例如温度数据。外部设备必须支持模拟输出。

输入数据的方法是：

•将红外测温仪与UP10000通过数据线相连。

•进入设置模式。

•选择Menu 22 Line Input选项。

•点击旋钮进入此选项。

•将选项调整为Temp Probe。

•点击旋钮确认。

准备好仪器并将其连接：

•在主界面点击旋钮直到“Press ENTER for ---”内容闪烁。

•旋转旋钮选择“Application info”选项。

•点击确认键进入。

•旋转旋钮到“Temperature”。

•开启红外测温仪进行温度测量。

•点击旋钮后UP10000即可接收到温度数据。

•再次点击重新获取数据。

•点击确认键记录测量结果。

•注意：如果需要将温度测量数据存储在其他位置，请按照仪器上的导航，旋转旋钮选择需要的位置。

•点击确认键退出。

输入外部仪器的数据时，需要使用专用的数据线。UP10000使用的是1/8手机接口，接头内部为正极，外部为负极。输入电压为0-5V DC，输入电阻为50kΩ。传输规则为1mV为1℃。输入范围10到475℃。

菜单23 Sensitivity Mode（灵敏度模式）

仪器可以自动调整灵敏度，用户也可以手动调整。在手动模式中，如果超声波信号过强或过弱，用户需要使用旋钮手动调节灵敏度。在自动模式中，仪器会根据测量的信号强度自动调整。在嘈杂环境中测量时，要降低灵敏度。检测某处的泄漏时需要较高的灵敏度。在自动模式中，仪器总是会将超声波柱状图置于50%的位置，如果信号低于50%，仪器会自动提高灵敏度，如果信号高于50%，仪器会自动降低灵敏度。同样地，音量也会随着灵敏度的变化而变化。

更改灵敏度设置的方法是：

•进入设置模式。

•选择Menu 23 Sensitivity Mode选项。

•点击确认键进入。

•选择Manual手动或Automatic自动。

•选择自动调整的百分比。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单24 Headphone Volume（耳机音量）

此选项可以设置耳机音量。音量调整范围从0到99%。

•进入设置模式。

•选择Menu 24 Headphone Volume选项。

•点击确认键进入。

•选择需要的音量。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单25 Enter Inspector ID（使用者编号）

使用者编号由三位数字组成。

•进入设置模式。

•选中Inspector ID后点击旋钮。

•旋转旋钮更改数字。

•点击旋钮更改位数。

•点击确认键返回主菜单。

菜单26 Set time and Date（设置日期时间）

•进入设置模式。

•选择Menu 20 Set Time and Date选项。

•点击确认键。

•选择需要更改的年月日（选中后数字会快速闪烁）。

•旋转旋钮选择需要的数字。

•点击旋钮确认。

•选择时间TIME可以调整小时和分钟（选中后数字会快速闪烁）。

•旋转旋钮选择需要的数字。

•点击旋钮确认。

•全部调整完毕后，旋转旋钮直到出现EXIT提示。

•点击旋钮返回主菜单。

•点击确认键返回测量界面。

注意：进入Menu 27调整日期格式，可以选择US Standard和International Standard。

菜单27 Date Format Select（日期格式）

仪器中共有两种日期模式，分别是US Standard（月日年）和International Standard（日月年）。更改方法如下所示：

•进入设置模式。

•选择Menu 27 Date Format Select选项。

•点击确认键进入。

•此时日期格式将会闪烁mm/dd/yy。

•选择需要的日期格式。

•点击旋钮返回主菜单。

菜单28 Cal Due Date（校准日期）

此日期由厂家设定，提醒用户仪器需要重新校准的时间。用户不能更改此选项。只有在厂家校准完毕后才能重设此选项。

菜单29 Standard or Metric Unit（单位制）

•进入设置模式。

•选择Menu 29 STD or Metric Units选项。

•点击确认键进入。

•选择需要的单位制。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单30 Display Mode Select（显示模式）

有三种显示模式可供选择，分别是：Real Time（实时）、Snapshot（短时间测量）和Peak Hold（保持*大值）。仪器默认的显示模式为实时，可以用于大多数超声波测量。短时间测量适合用于需要比较数据的场合。在该模式下每次的测量值都会保持在屏幕上，按确认键即可保存进行下一次测量。测量机械振动时通常使用这种模式。首先找到超声波信号*大值的点，点击确认后这个点的测量结果将会保持在屏幕上，继续测试时可以比较当前测量值和之前的测量值。保持*大值模式在测量时会一直显示测量*大值，只有在测量到更大的信号时仪器才会更新。在此模式中点击“Clear Peak Value”或关闭仪器可以将*大值清零。

•进入设置模式。

•选择Menu 30 Display Mode选项。

•点击旋钮进入。

•选择三种不同的模式。

•点击旋钮确认。

•点击确认键返回测量界面。

菜单31 dB Scale Type Select（测量值标度）

该选择中用户可以调整测量值的基准。有两种模式可选：Relative和dB offset。

Relative模式中测量值的基准为0dB。dB offset模式中用户可以自定设定基准值。例如用户将测量基准设为5dB，则以后每次测量值都会加上5dB。

•进入设置模式。

•选择Menu 31 dB Scale Type选项。

•点击旋钮进入。

•选择需要的模式。

•点击旋钮确认。

•点击确认键返回测量界面。

菜单32 dB Offset Value（补偿值）

在此选项中用户可以设置dB补偿值。

•进入设置模式。

•选择Menu 32 dB Offset Val选项。

•调整补偿值。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单33 Auto Store to CF（自动存储）

仪器自动关机时会将所有的数据保存在CF卡上。选择YES会激活此功能，选择NO会禁止此功能。

•进入设置模式。

•选择Menu 33 Auto Store to CF选项。

•选择Yes或No。

•点击旋钮确认。

•点击确认键返回主菜单。

菜单34 Upgrade UE10K PGM（升级软件）

在CF卡中考入升级程序，选择此选项后仪器会自动进行升级。注意：升级程序前请确保电池充满电。在升级过程中不要移除CF卡。升级软件的方法如下所示：

•关闭仪器。

•将CF卡插入仪器。

•开启仪器。

•进入设置模式。

•选择Menu 34 Upgrade UE 10K选项。

•此时仪器会自动升级程序。

升级程序结束后仪器会自动关机并返回出厂设置。

菜单35 BACK（返回）

返回上一级菜单。

点击确认键即可退出主菜单。
