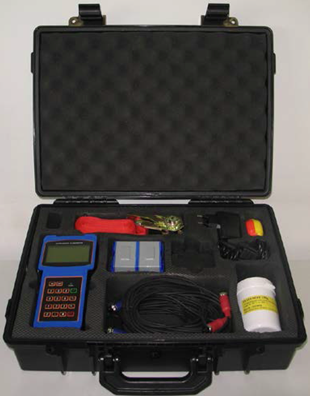

TTFM100B超声波流量计中文说明书

1. 传感器的安装

若您的传感器型号为下列其中之一：

TTS100-TS2-NG

TTS100-M1-NG

TTS100-L1-NG

TTS100-S1-NG-HT

TTS100-M1-NG-HT

则应按照下列指示正确安装传感器:

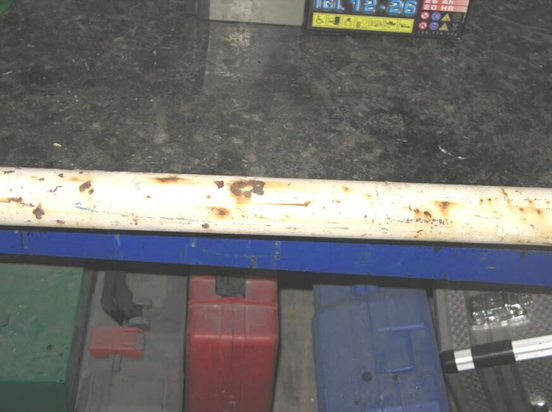

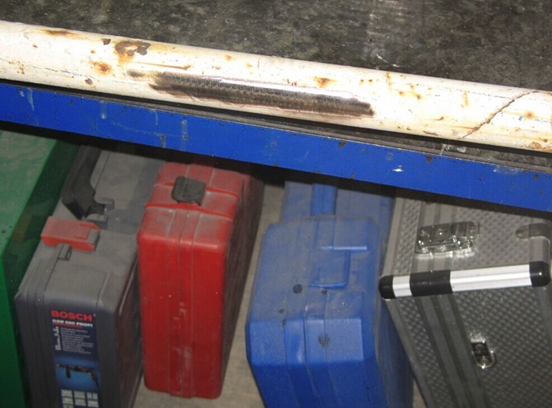

1. 安装传感器前,应该检查管壁上是否有铁锈、污垢

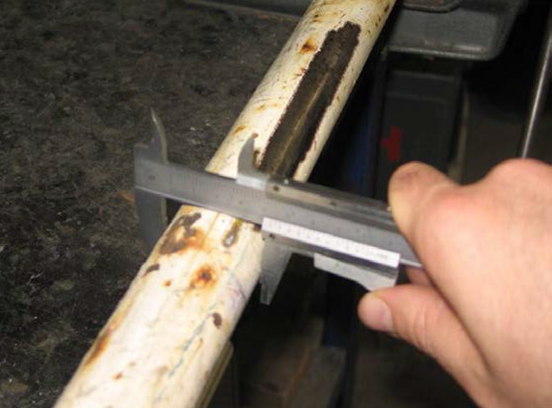

2. 使用游标卡尺测量管道直径

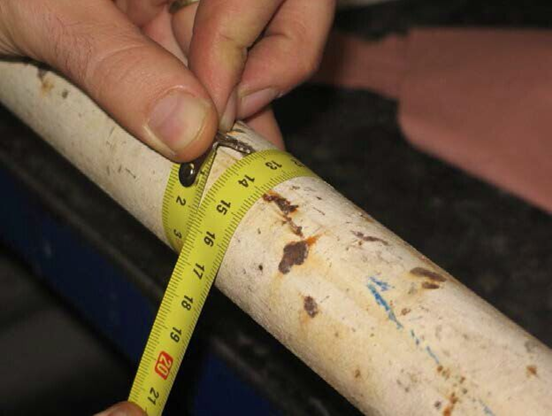

或使用软尺测量管道周长

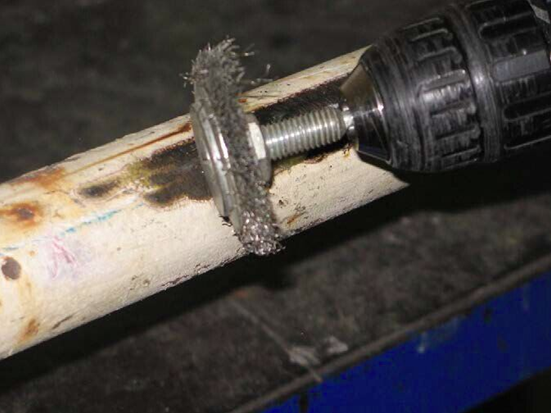

3. 使用下列工具之一清理管壁上的污垢

4. 管壁上安装传感器的地方应该非常干净

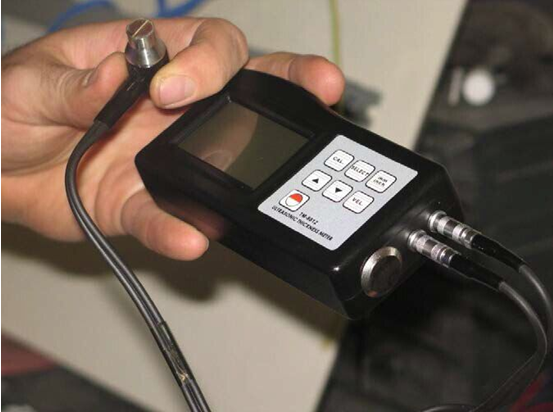

5. 测量管壁厚度，可使用测厚仪测量管壁厚度

在使用厚度计测厚时，记得使用耦合剂，否则传感器会与管壁接触不良

6. 将下列测量值输入到仪器中：

管道直径（MENU11）或管道周长（MENU10）

管道厚度（MENU12）

传感器型号（MENU23）

传感器安装方法（MENU24）

仪器将会在MENU25中显示传感器的安装距离，此时，便可以开始安装传感器了，安装前应该在管壁上涂抹耦合剂，否则传感器与管壁会接触不良。

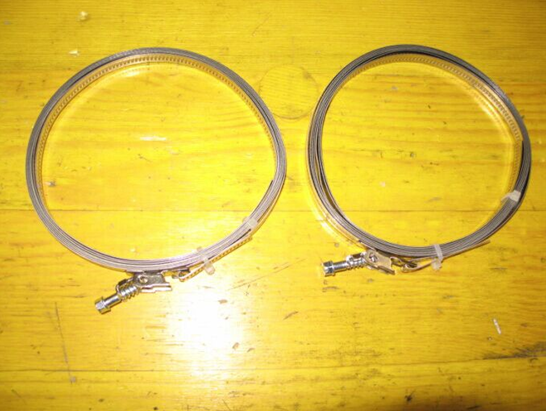

7. 使用捆扎带把传感器固定在管壁上

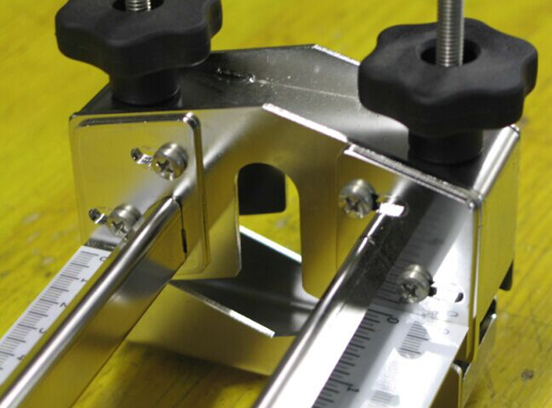

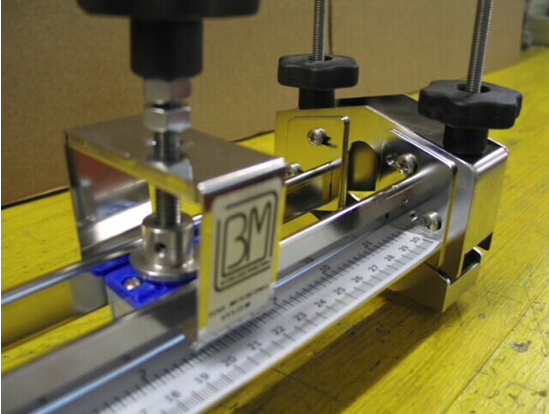

或者使用配件“安装支架系统”—“RGMS-TS2-TM1-NG-FIX”（仅适用于TS2与TM1传感器，管径为DN15至DN300）

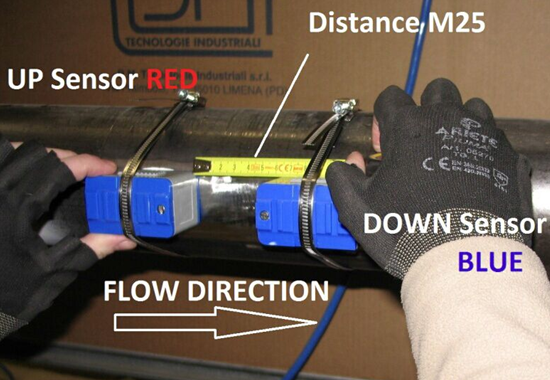

8．依据MENU25中显示的传感器安装距离安装传感器：

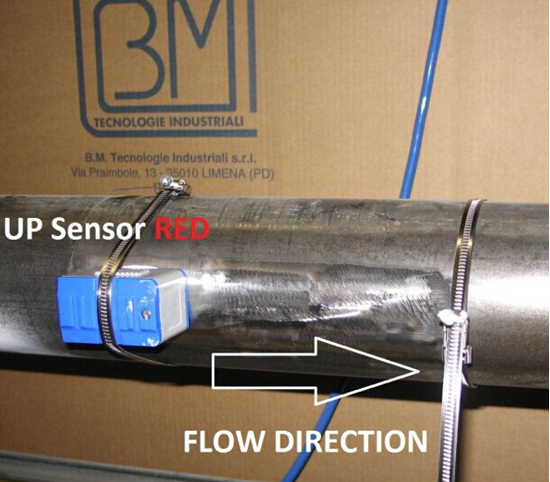

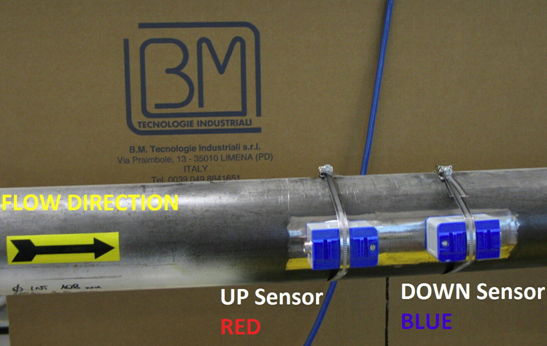

（a）使用捆扎带

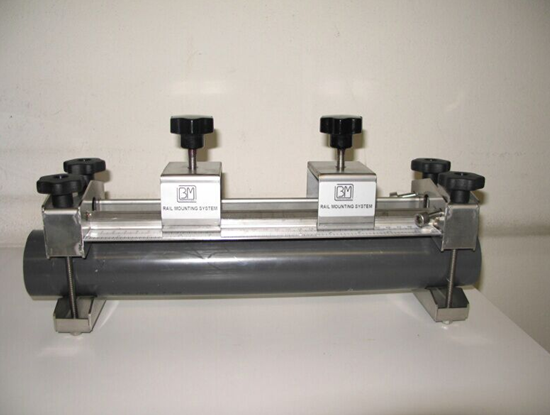

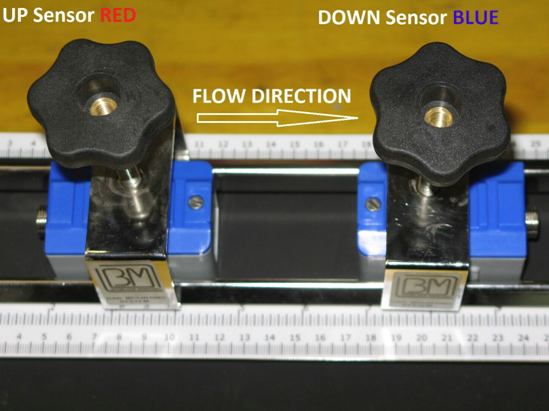

（b）使用“安装支架系统”

2.   “初始设置”菜单

1.按MENU 1 0后仪器显示：

在该界面用于设置管道的周长，该值是通过测量得到或者提前已知管道周长。

2.按MENU 1 1后仪器显示：

该界面用于设置管道的外径。若已知管道周长，则仪器自动算出仪器外径

3.按MENU 1 2后仪器显示：

该界面用于设置管壁厚度。也可直接跳过该步骤直接去MENU13设置管道内径。

4.按MENU 1 3后仪器显示：

该界面用于设置管道的内径

5.按MENU 1 4后仪器显示

该界面用于设置管道的材料。按enter键，进入材料材料选项菜单：

0.碳钢

1.不锈钢

2.生铁

3.球墨铸铁

4.铜

5. PVC

6.铝

7.石棉

8.环氧树脂玻璃纤维

9.其他

在第9项“其他”中，需要选择声音在不同材料中的传播速度，这个值可在英文说明书63页

若在MENU14中选择了第9项，按MENU 1 4后，仪器显示：

依据管道材料设置声速，查看英文说明书63页。

6.按MENU 1 6后仪器显示：

该界面用于设置管道内衬材料。按enter键进入内衬材料选择菜单：

0.无内衬

1.焦油环氧树脂

2.橡胶

3.砂浆

4.聚丙烯

5.聚苯乙烯

6.聚苯乙烯

7.聚酯纤维

8.聚乙烯

9.硬橡胶

10.聚四氟乙烯

11.其他

在*1项“其他”中，需要设置声音在不同材料中传播的速度，这个值可参考英文说明书63页。

选择11项“其他”后，按MENU 1 7仪器显示：

设置声音在这些内衬材料中的传播速度，这些值可在英文说明书63页起中查到。

选择11项“其他”后,按MENU 1 8仪器显示：

该选项用于设置管道内衬厚度

7.按MENU 2 0仪器显示:

 该界面用于设置被测的流体类型。按ENTER键进入流体类型列表：

0.水（普通）

1.海水

2.煤油

3.汽油

4.燃油/重油

5.原油

6.丙烷

7.丁烷

8.其他液体

9.柴油

10.蓖麻油

11.花生油

12. 90号汽油

13. 93号汽油

14.酒精

15.水(125℃)

当选择8其他液体时,按MENU 2 1后仪器显示：

设置声速在被测液体中的传播速度。参考英文说明书63页。

8.按MENU 2 2后仪器显示：

设置待测流体的粘度。

9.按MENU 2 3后仪器显示

该界面用于设置传感器的型号，按enter键进入传感器型号列表：

0.Standard M

1.Plug-in type A

2.Clamp-on TM-1*

3.User Type

4.Standard B

5.Plug-in Type B45

6.Standard L

7.Clamp-on TS-2*

8.Standard M1

9.Plug-in Type C

10.Standard HS

11.Standard HM

12.Standard S1

13.PI-Pipe

14.Standard L1

15.Clamp-on TL-1*

*为标准传感器

10.按MENU 2 4后仪器显示

该界面用于设置传感器的安装方式，按ENTER键进入安装方式列表：

0.V型

1.Z型

2.N型

3.W型

注意：

V型：适用于管道公称直径为DN50—DN600

Z型：适用于管道公称直径为DN300—DN6000

N及W型：适用于小管径

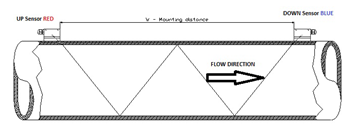

V型：

Z型：

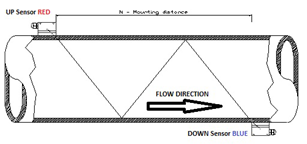

N型：

W型：

11.按MENU 2 5后仪器显示：

 在设置好上述各项后，该界面显示传感器的安装距离。

12.按MENU 2 6后仪器显示：

该界面用于保存用户设置，一共可保存18组（0-17）用户自定义的设置。

13.按MENU 2 7后仪器显示：

该界面用于显示当前参数

14.按MENU 2 8后仪器显示：

 该界面用于设置“当暂时无信号时是否保持*近读数”。若选NO，为不保存

3.   流速设置菜单

1.按MENU 3 0后仪器显示

该界面用于设置仪器：

0.测量单位

1.英语

2.按MENU 3 1后仪器显示：

该界面用于设置流量单位

按ENTER键后，进入体积单位选择列表：

  1.立方米

  2.升

  3.加仑（美）

  4.加仑（英）

  5.百万加仑（美）

  6.立方英尺

  7.美制石油产品量桶

  8.英制石油产品量桶

按enter键选择好体积单位后，显示：

通过上下键选择时间单位：

   /小时（hour）

   /天（day）

   /分钟（min）

   /秒（sec）

按enter键确认。

3.按MENU 3 2后仪器显示：

该界面用于设置总计流量单位

4.按MENU 3 3后显示：

该界面用于设置放大系数，避免在很短的时间内达到显示的*大值。按ENTER键进入选择列表：

  0.×0.001

  1.×0.01

  2.×0.1

  3.×1

  4.×10

  5.×100

  6.×1000

  7.×10000

5.按MENU 3 9仪器显示：

该界面用于设置仪器语言

4.   输入输出设置菜单

1.按MENU 5 0后仪器显示：

该界面用于设置“是否允许使用外部数据记录器记录以下参数”：

  1.时间和日期 开/关

  2.系统状态   开/关

  3.当前窗口   开/关

  4.流量       开/关

  5.流速       开/关

  6.净流量累加   开/关

  7.正累加   开/关

  8.负累加   开/关

  9.信号强度 开/关

  10.工作时间开/关

  11.当日流量开/关

2.按MENU 5 1后仪器显示：

该界面用于设置数据记录的起始时间、时间间隔

3.按MENU 5 2后仪器显示：

该界面用于设置“记录数据的位置”

  0.至RS232

  1.至缓冲区

  2.缓冲区至RS232

  3.清除缓冲区

4.按MENU 5 3后仪器显示：

用于编辑缓冲区内存储的数据。

5.   诊断菜单

1.按MENU 9 0后仪器显示：

该界面用于显示信号的强弱，从000.0-999.9

000.0意味着没有信号，999.9意味着信号达到*大值。正常情况下，信号强度大约在60左右。

2.按MENU 9 1后仪器显示：

该界面用于显示传递时间和测量时间之间的关系。在正常情况下，应该为100±3%。若差值过大，则说明有参数设置不正确。
