北京康高特奔赴电缆厂进行35kV电缆耐压局放检测|HVA60+PDTD60超低频三合一测试系统

来源：爱仪器仪表网发布时间：23-10-30 11:57 作者：陆翠翠浏览次数：38 分类：技术文章

北京康高特仪器设备导读：耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。

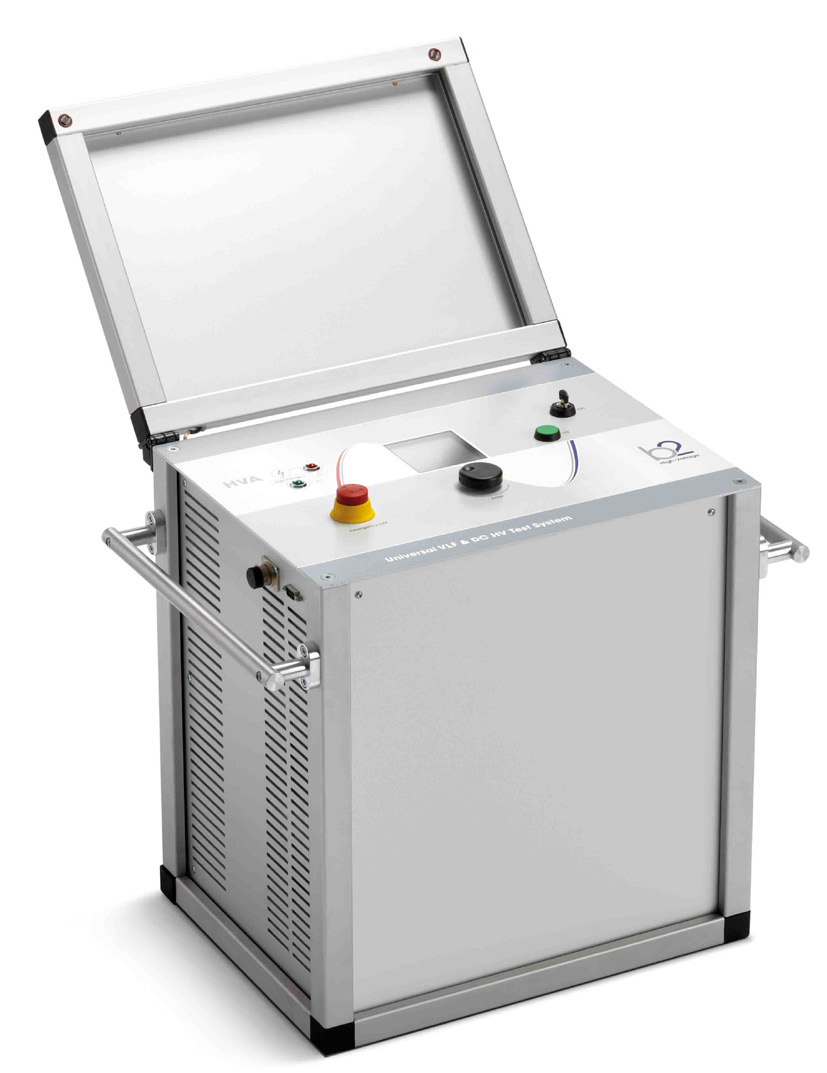

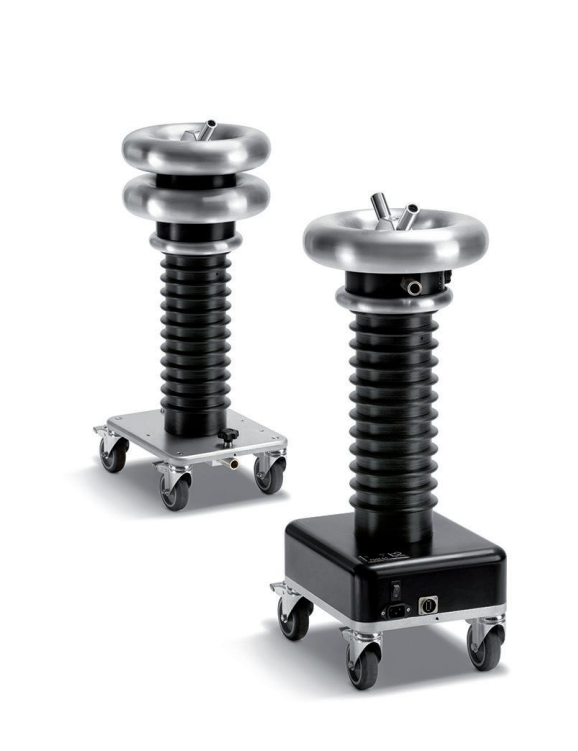

HVA60+PDTD60超低频三合一测试系统 电缆耐压局放检测

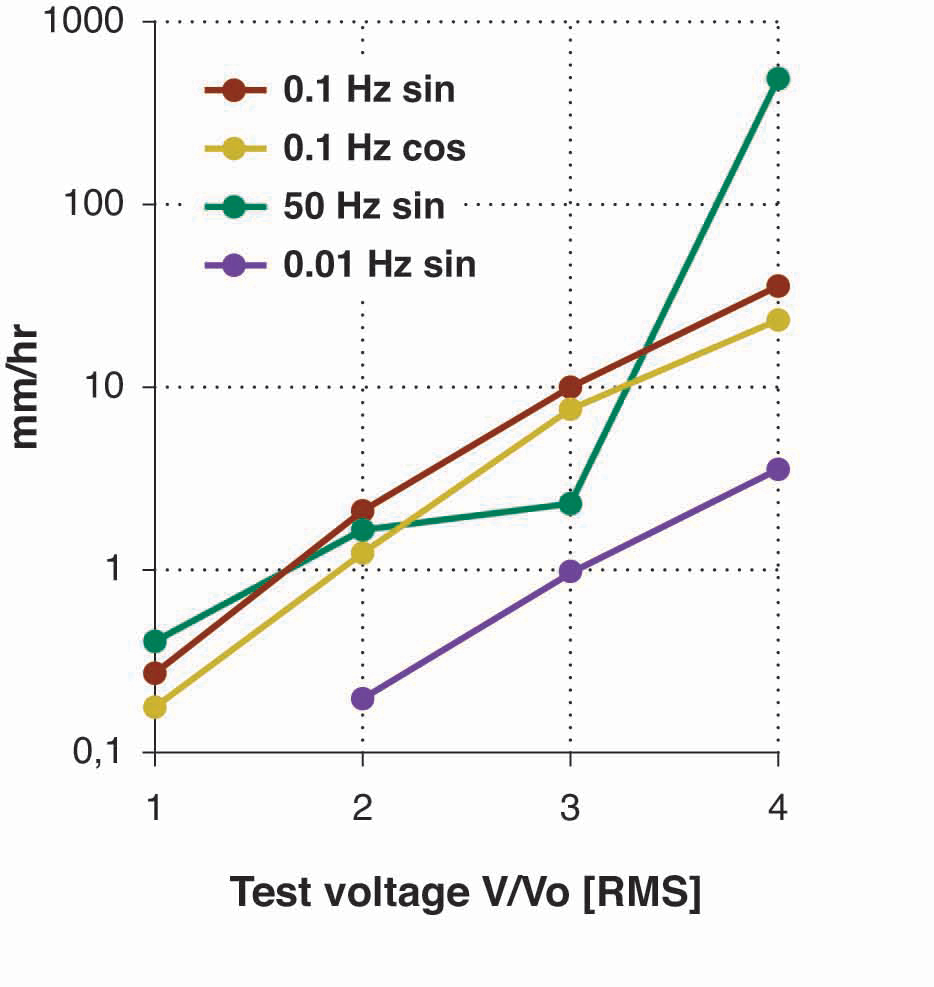

当绝缘发生局部放电，在给被测设备施加电压时，随着电压升高达到局放条件，内部缺陷会进一步增大，下图可以看到0.1Hz和50Hz不同电压下点数的增长速率，因此对于电缆局放一旦确认是内部产生，往往需要迅速做出处理，以免绝缘缺陷迅速扩大，导致绝缘击穿，致使其发生故障。

所以要定期对电缆进行耐压和局放检测，确保电缆的绝缘性能良好，维护电力系统安全稳定运行。

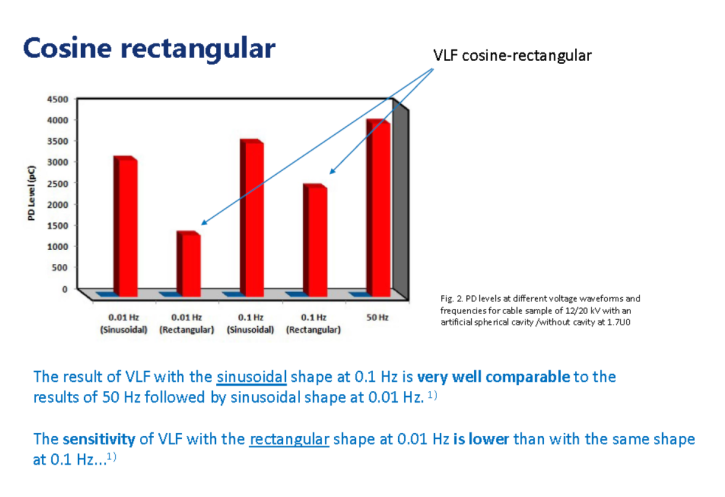

经过国内外多年的理论和实践证明，0.1Hz输出频率下的局放增长量与在工频输出频率下的局放增长量基本等效。
因此采用0.1Hz替代工频进行耐压试验，不但能够达到同样的效果，测试仪器的体积相比之下还会大大缩小，重量大幅减轻，功率只需要工频的1/500。

HVA60的峰值电压为62kV,有效值电压为4

4kV，满足国网企业标准《Q/GDW11838-2018配电电缆线路试验规程》中10kV电缆耐压测试的要求，按照3U0(26.1kV)、15分钟的测试方法对10kV电缆进行耐压测试，并且HVA60在0.1Hz频率下的负载为1.0μF，所以测试电缆长度可以达到7KM。
同时集成局放介损测试单元PDTD60,可以完成35kV以下电缆的介损、局放测试。

案例

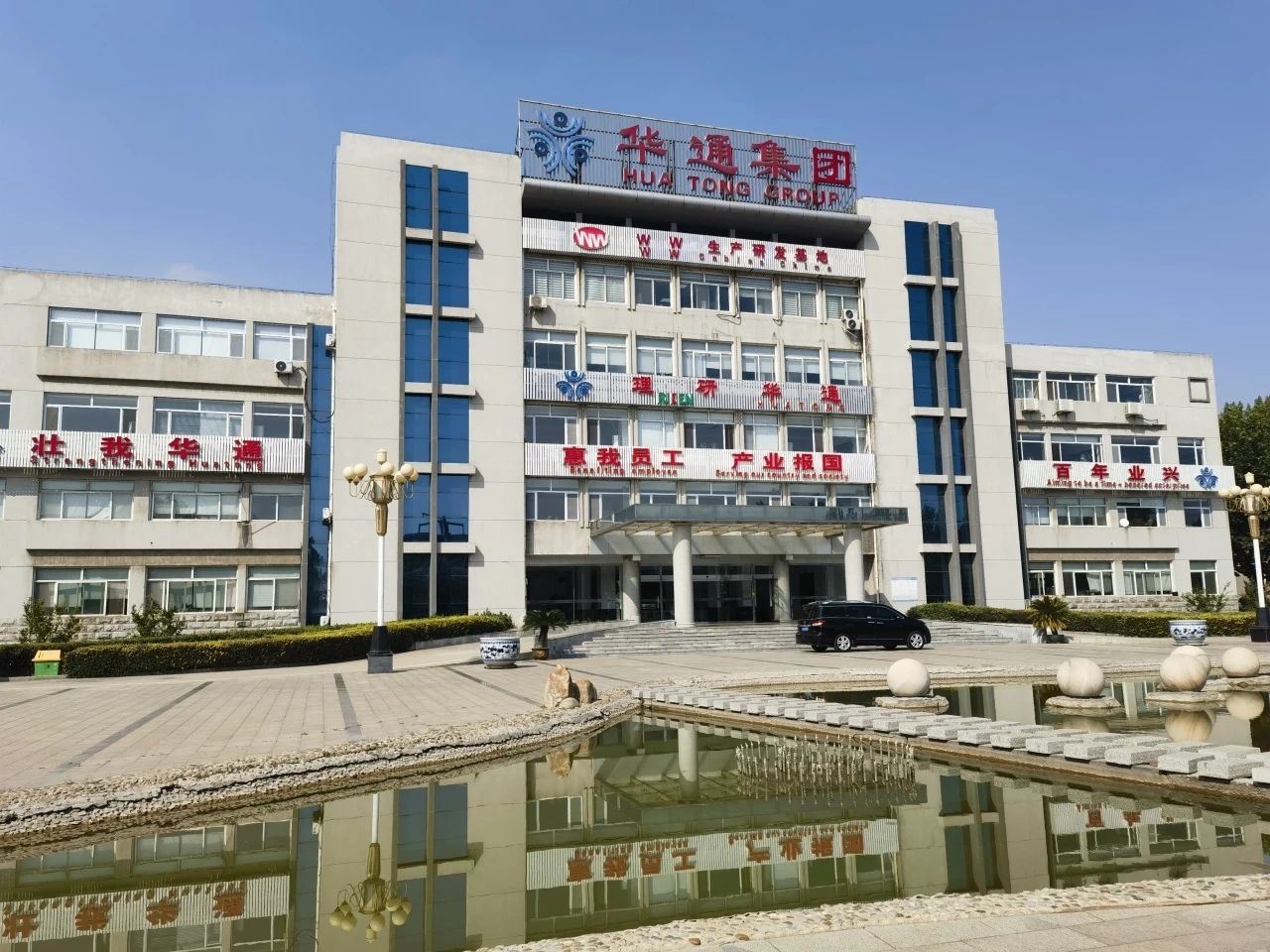

电缆厂

•某电缆厂 •

2023年9月15日，某电缆厂35kV橡胶电缆，电缆长度：735米。绝缘数据：电容210.68nF，绝缘127.15MOhm，频率0.10Hz，*大噪声电压226.59mV。电缆具备加压条件。

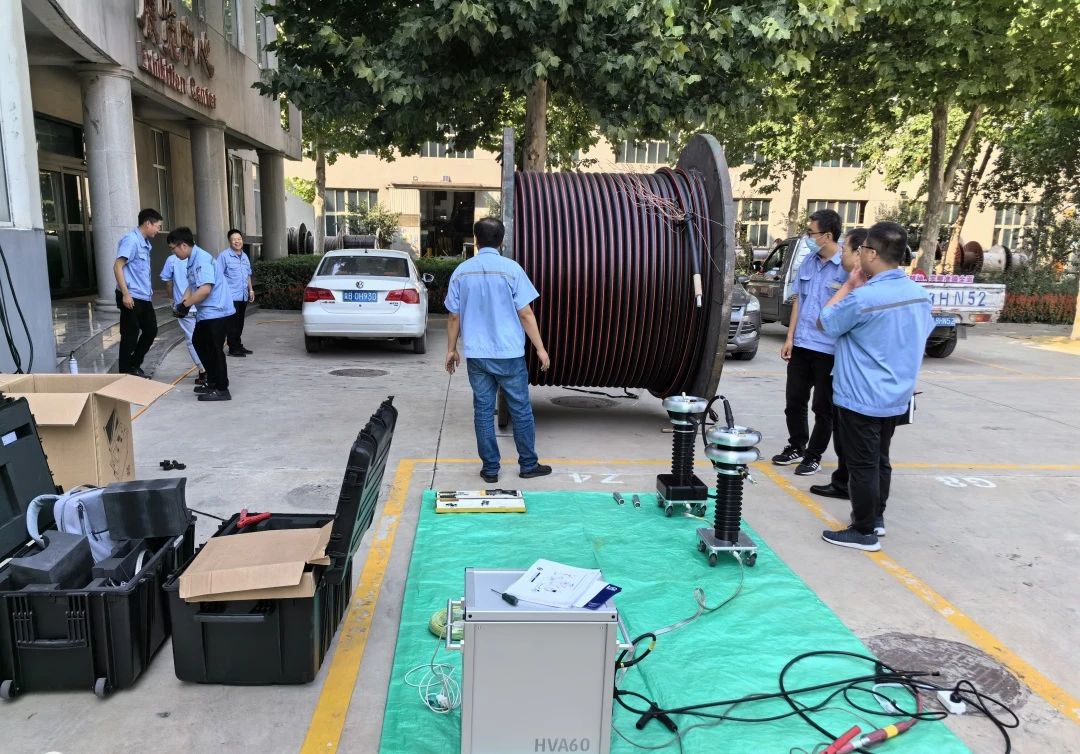

HVA60+PDTD60 超低频三合一测试系统测试现场

测试电压设定4个梯度11kV-22kV-33kV-44kV，加压发现局放的起始电压为33kV。
电缆400m左右位置发生了4簇，远端730m左右位置发生了两簇信号。

HVA60+PDTD60 超低频三合一测试系统测试信号

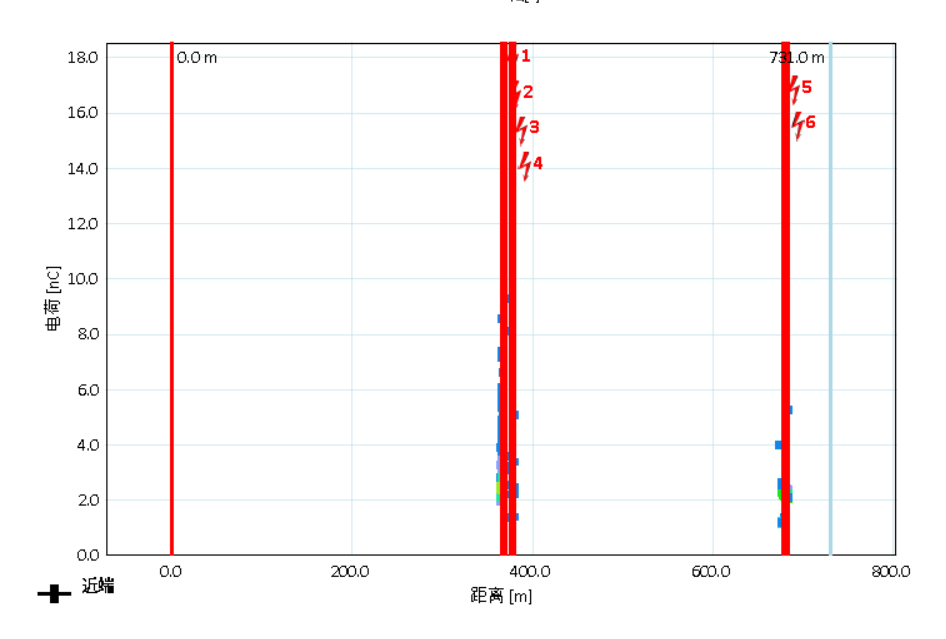

HVA60+PDTD60 超低频三合一测试系统数据图

测试结论：

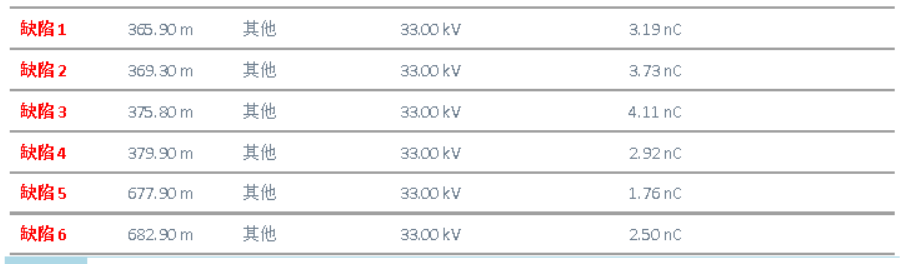

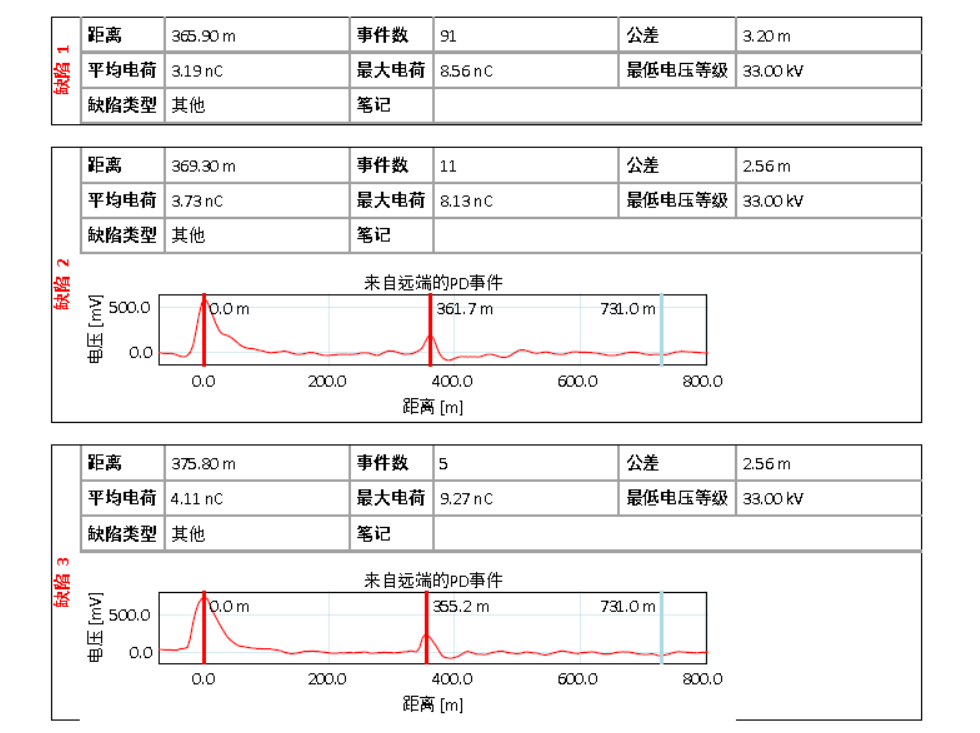

HVA60+PDTD60 超低频三合一测试系统测试结论1

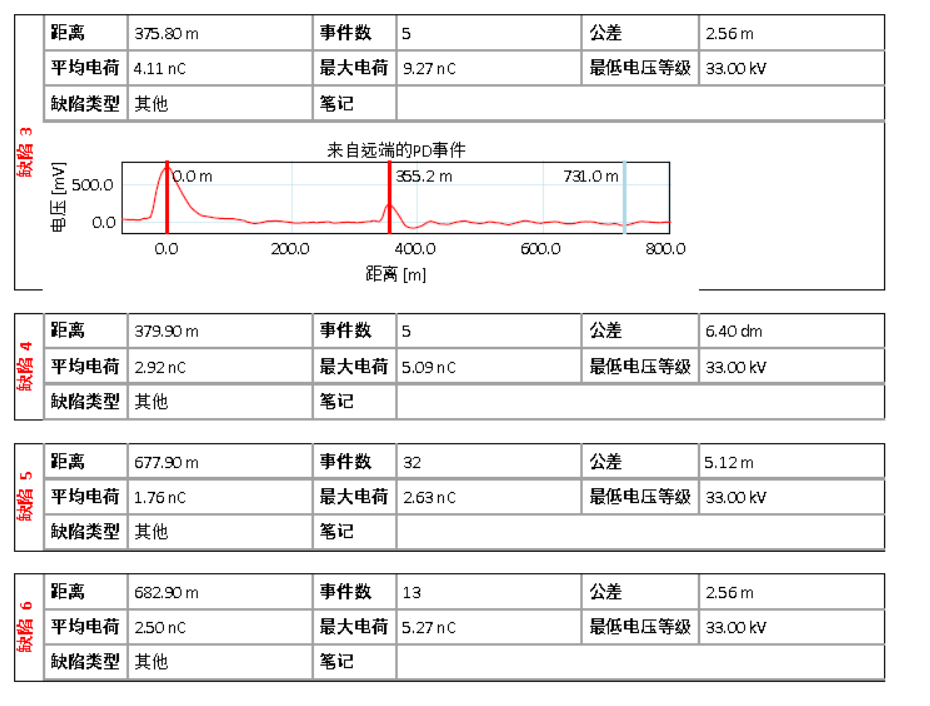

HVA60+PDTD60 超低频三合一测试系统测试结论2

通过判断数据得出：缺陷1、2、3、4为一组信号，发生在电缆中间，而缺陷5和6为一组信号发生在电缆远端。

HVA60+PDTD60 超低频三合一测试系统 *终显示结论

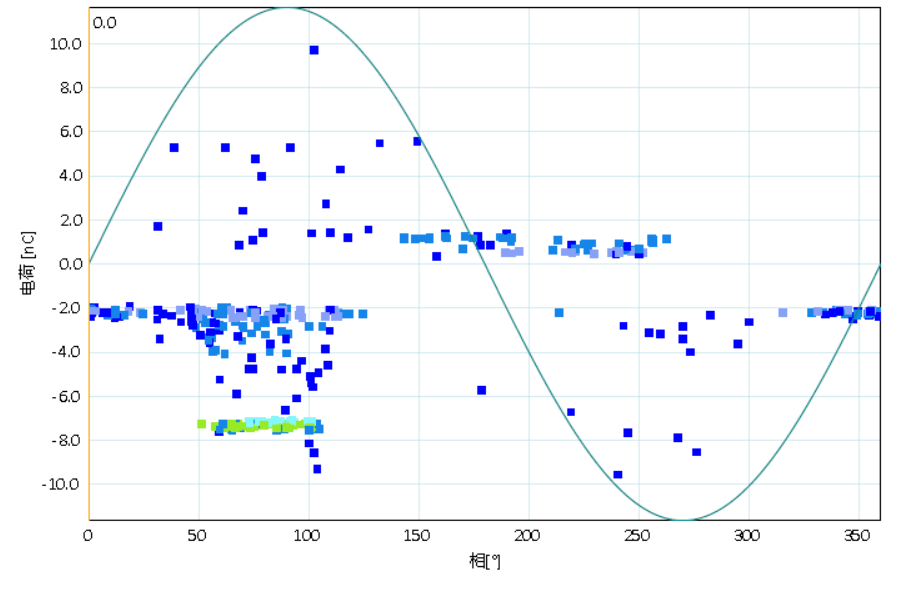

★缺陷1、2、3、4为一组信号，发生在电缆中间，结合PRPD来看疑似沿面放电和较为稀疏与电压角度呈特征关系的内部放电；
★缺陷5和6为一组信号发生在电缆远端，因远端未安装均压，为电晕信号这里不进行分析。
