声振法检漏仪的工作流程和技巧

在前文中我们介绍了检漏的方法，本文*在这里主要介绍电子检漏仪，它是目前在该领域应用*为广泛的产品，其基本构成为传感器、放大器、滤波电路、显示器、供电电源和耳机五个部分，变化*多的是显示部分和附加功能，从原来的模拟信号处理发展到现在的数字信号处理，采用数字信号处理技术的检漏仪，其抗环境干扰能力显著增强，能够实现数字频率分析、数字滤波能连续监控并辨别漏水与短时用水的情况，在本文中将进行系统的详细的介绍。

电子放大式测漏仪使用方法的特点：

•调节滤波器，将仪器设置到合适的滤波范围；

•调节仪器增益和音量，使耳机听觉舒适；

•在管道正上方按S型路径沿管道进行探测，注意仔细分辨漏水噪声异常；

•发现异常区域应多次反复测量，并对声音的频率和强度变化进行比较，直到确认异常位置。

•数字化滤波技术。

•数字噪声强度记录。

•前后多次检测的有效值（或*小值）比较记录。

•连续监测记录。

关于电子式侧漏仪的灵敏度，在这里要特别说明，灵敏度既要相当高又不是“愈高愈好”。这与使用者的要求有关，并且一般来讲，灵敏度高时仪器本机的电气噪声也随着增大，这是一对矛盾。例如我国东北地区和南方地区，在东北地区使用应选用高灵敏度的仪器，南方地区则灵敏度适中*可以了。灵敏度是解决测到和测不到（即听到和听不到）地下埋深的漏水的问题。选型应注意本单位主要使用范围，不宜两面求全。应尽可能选择既有足够高灵敏度，仪器本机电气噪声又较低的仪器。

决定灵敏度的关键器件是传感器（常以V/mG为单位表示传感器的灵敏度，仪器的放大倍数可以调节仪器总的灵敏度，但同时本机噪声也相应变化，应调节在有足够信噪比的情况下工作，并非越大越好，因为放大倍数过大，同时也会把外界的冲击、干扰噪声放大，引起放大电路的过饱和，因而会造成声音的失真，使用时应该将放大倍数调到耳机刚好听清楚为宜。

所谓有“足够的信噪比”直观的情况下是在显示器件上有足够的动态范围信号，能从零显示至*大显示间摆动。

真切感、频率选择和抗干扰性：

声音是由物体振动而发出的，发出声音的振动物体称为声源，人生活在空气中，人耳习惯听到的声音是由空气传播的，声音也可以在液体、固体中传播。在传播的过程中，随路径的远离振源能量分布面也扩大，同时，传播的介质对振动还有吸收、反射、散射等作用，会进一步削弱振动的强度，声音也逐渐减小。声音除了描述大小的“声强”外，还有“频率”是指每秒振动的次数，单位是赫兹（Hz）（振动次数／秒），振动频率越高，人耳感觉愈“尖锐”，但人耳可听到的*高频率约16000 Hz，再高*进入“超声”，振动频率越低，人耳感觉愈“低沉”，但人耳可听到的*低频率约16HZ，再低*进入“次声”。所谓“音质”顾名思义，指声音的品质，它是一个比较难描述的概念，但基本上可以说是由不同频率振动的合成情况决定的，单频声如钢琴一次敲击的声音，而周围环境各种发声体，不同强弱，不同频率叠加而形成环境噪声，*是典型的多频声。

至于“漏水声 ”因其喷水口的振动，周围被冲击层的振动，水流的扰动，管壁的附加振动等的、发声机理不一，而至人耳的复杂路径不同，传至地面再被传感器、放大器经耳机，而至人耳的复杂性，它也是一种异常杂乱的声音。

但是，不管它如何杂乱总还是有相当的规律可寻。在同一点测听，至少有下列三个特点：

 *，连续性：只要漏水不突然中止，发声*不会中断。

 第二，稳定性：只要供水过程不突然变化，如水压急快升、降等，声音的响度*不会突变。

 第三，内容有丰富性：不是单频声、音乐声、白噪声而是某种冲击，翻滚、扰动的综合噪声。

其中*、二两个特征可直接由仪器测量得出，第三个特点较为复杂，一般仪器尚未能充分显示，常要借助于测漏人员听音的分析，也是测漏人员测漏技术和经验的主要方面。

关键性技巧：

（1）了解仪器功能：

对一个已有的工具，不充分利用其性能，将事倍功半，反之则可能事半功倍，甚至取得意想不到的效果。

（2）分析周围环境迹象与漏水的关系：

即善于分析周围环境迹象判断附近有漏点：如高于下水道深度的水管在下水道形成大量清水的流淌，小河附近有回流水，冬天局部地面积雪早融，局部植被异常繁茂，地面局部沉陷，建筑墙基异常分离等，亦善于排除非漏水引起的声振干扰：如空壳、局部水泥薄壳的共鸣效益，电杆、变压器等的自鸣声等。

使用检漏仪器的实际操作方法

1. 用听漏棒或传感器在管道上接触检查的“直接听音法”：

“直接听音法”是指直接从管道上听漏水声。它可利用管道传声性能好的特点，用听漏棒或漏水检测仪的耳机听并分辨附近几十米甚至数百米有无漏水，使用这种方法应掌握该方法的特点。

（1）将听漏棒或漏水检测仪的拾振传感器探头直接接触管道，或用该探头联接听音杆后去接触管道，应注意手持稳定，避免摩擦杂声，如果管道并不暴露于路面，则应选择适当的阀门阴井处以听音杆接触。

（2）管道传声好，利用它是一种优点，但同时，如果附近有人用水，水*放水声也会传来，在白天用水繁忙时，此起彼落地没有间断，管道上也*不断有声响，能否从偶然的间隙时间中把握分析，是一种检测技术，一般来说，宜在夜间用水很少时，比较容易掌握。

（3）在夜晚测听时，根据漏水声的连续性，很易排除放水的间断干扰。

（4）阀门、转角等接头处两侧对信号衰减可造成突变，根据这种突变的强弱在两侧的区别，可判断漏水应在强度大（声音大）的一侧。

（5）根据不同频率的声音在管道传播（过程中）同一距离有不同衰减的特点，可判断漏点与测点的远近，即高频成分多（尖锐声）的距离近，低频成分多（沉闷声）的距离远，连续测听几个阴井情况*知道漏水发生在哪一小段。

（6）在进户口检查易于知道水管通入用户后，内部有无漏水，对于某大院，基本楼层，某小胡同（巷），均可采用此法快速了解大致有无漏水。

（7）直接听音法的主要功能是了解漏水的有无和大致范围。不是定点，它的优点是在于快速检查，不是定位。

（8）直接听音法的技术，人耳听后的分析判断是很重要的，显示屏上的显示值在某一点上难有直接意义，必须比较几个相关测点判断漏点远近。

（9）管道上的声音有时是很强的，这时整机放大倍数应该调小为宜，对拾振器灵敏度要求也不高，如果比较几个阴井中声振强度的大小，应在放大倍数不变的情况下，注意观察显示屏上的显示值的变化。

2.传感器不直接接触的“间接听音法”

自来水公司对管道的定期巡查，*是沿管道埋设路线上方的路面上放置传感器测听。这时，因土层对振动的吸收，路面上能听到的漏水声是很微弱的，比管道上的声音可能弱几个数量级（几百倍、几千倍），在车流不断的地段，这种方法在白天较难进行，但离马路较远的地区，我们也可在白天作检测，在夜晚安静的环境下检测效果会有更好。

（1）地面上的漏水声尽管很微弱，但正由于其很微弱，传不远，一旦查知存在，*较易定点。这是测定漏点位置的良好方法。

（2）按“S”型路线沿管道走向以间隔0.5～1.0米进行听音，在巡查过程中不宜超过1-2米，通常是走一步放置一次拾振器探头，并且巡查时，如不断走动，光条显示是不稳定的，如每次放下拾振器探头再去观测显示光条，速度*很慢，所以应先从耳机中判断有无可疑点，如无疑，则继续行进，只有在疑点才停下仔细观察显示屏，这里应掌握快速排除非漏点声的技巧，才能提高巡查速度。

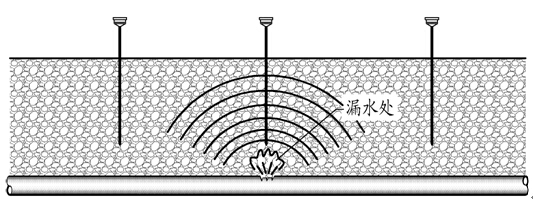

（3）在已知附近有漏点或巡测中发现可疑点后，应在可疑点附近反复比较附近各点的声音大小，观察显示屏显示值的大小，寻求声音*大位置关键是“比较各点”，找出振动量比周围大的那个位置（见示意图）。

（4）振动*大（漏水声*大）的位置，通常被判定为*是正对漏水口的地方。但是这个结论在个别特殊情况下可能并不准确，例如漏水口在管侧方向喷射，水冲向路面同一侧，这*可能有一些偏离，不过这种情况对埋层不深时误差是很小的。有经验的检测者可以从偏离管道的情况判别正确漏点位置，如果确知管道埋设线路位置可进一步减少误差。

（5）管道漏水如已流出地面，未必流出路面的出水口*正对漏点，乃应在其附近寻求振动的*大位置，且应注意，如果因长期泄漏造成管道水淹没，将是检测难点，一般应停止供水再加压，可以突出振动显示。

（6）管道已知有漏，有时会在附近找到多处较大振动点，因为一处漏水可能引发附近管道的附加振动，例如对三通，管道转折点的声音应特别慎重，不应把这些地方水流转折造成的较大声响误认为是漏水，这关键是要对地下管道的安装情况要事先清楚*会避免误判。

（7）为了*终确认漏水点的位置，防止大面积误挖，可以在漏水疑点处用凿洞棒凿孔，然后插入机械听漏棒仔细听音确认（如图所示）。

如何从仪器液晶显示屏上正确判断声振*大位置，是一般确定漏点的关键，所谓“声振*大”可以理解为从耳机中听到的声音*大、显示屏上的显示值*大；另外，一方面应正确调节耳机音量放大倍数和显示的放大倍数，使信号响度显示能反应其大小变化范围，既不能小到光条不能显示，又不应大到使其满量程，另一方面，如果在观察显示值过程中有外界冲击干扰，显示值跳变不定，应稍等它回复到*低位置时读值，这是因为漏水振动是连续的，显示值任何时候都不会比实际漏水振动信号值小，而外界干扰一般不连续，所以在检测过程中应避免有连续不断的声振干扰。用选频方法避开某种连续干扰源可取得更好的效果。
