OFIL SuperB 紫外成像仪变电站局部放电测试案例

来源：爱仪器仪表网发布时间：24-05-08 10:28 作者：陆翠翠浏览次数：28 分类：技术文章

北京康高特仪器设备导读：OFIL SuperB紫外成像仪采用了全日盲双光谱紫外-可见光技术，具备双通道，通过紫外光学系统，紫外探测器接收电气设备电晕放电（或其他形式的放电）时产生的紫外线，来进行局部放电检测，能够提供*数据，显示局放发生的具体位置。

变压器局部放电

变压器绝缘结构中，可能存在着一些绝缘弱点，它在一定的外施电压作用下会首先发生放电，运行中的变压器，其内部绝缘的老化及破坏，多是从局部放电开始。因此，定期进行局部放电检测可以有效判断变压器的绝缘状况，为电力设备的维护维修提供参考。

案例

• 神朔铁路公司 •

OFIL SUPERB紫外案例

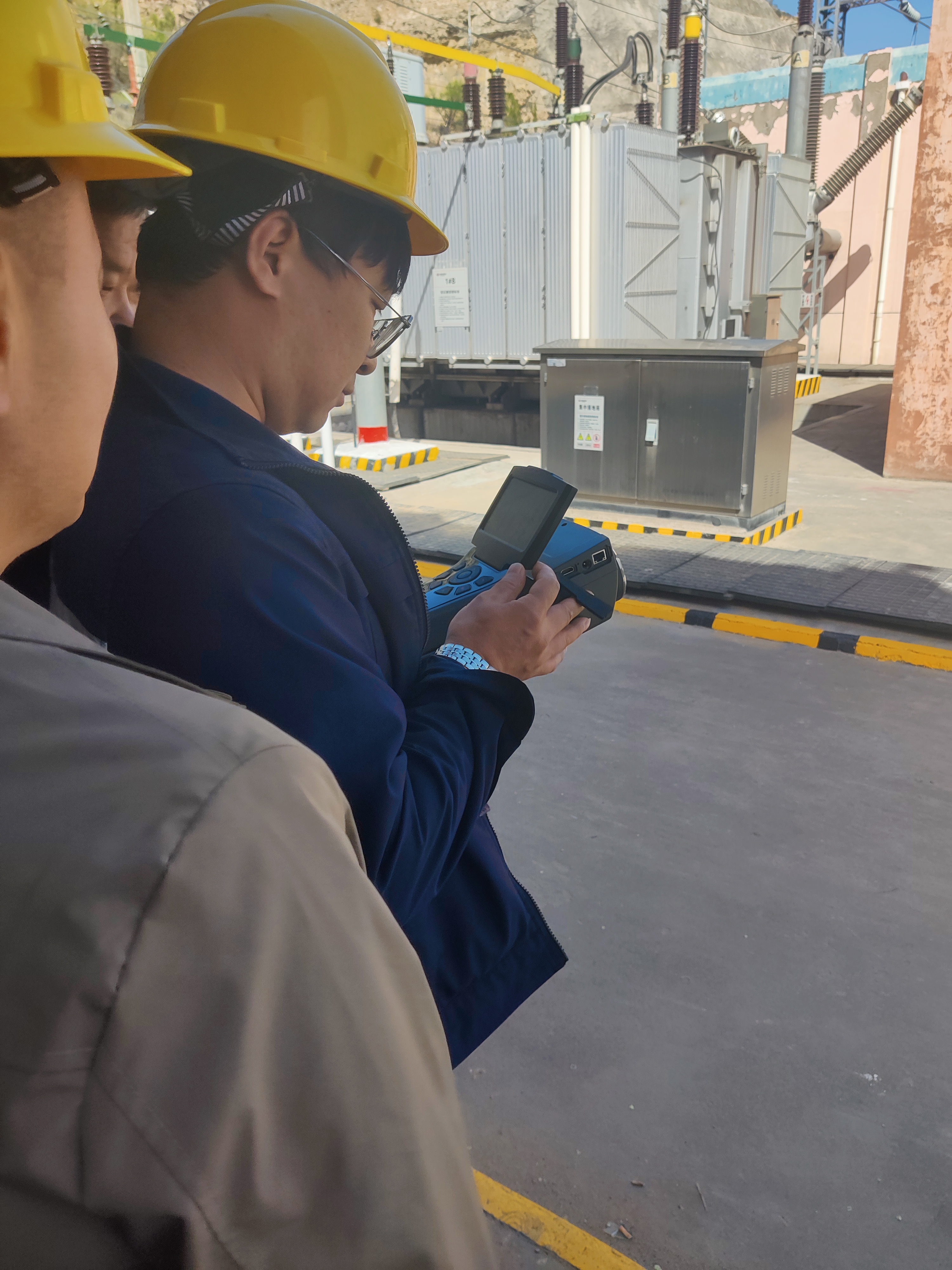

2024年4月24日，赴神朔铁路公司使用OFIL品牌的SuperB紫外成像仪对桥头变电站2号主变的套管接头、避雷器接头、电缆接头进行局部放电巡检。

测试数据如下：

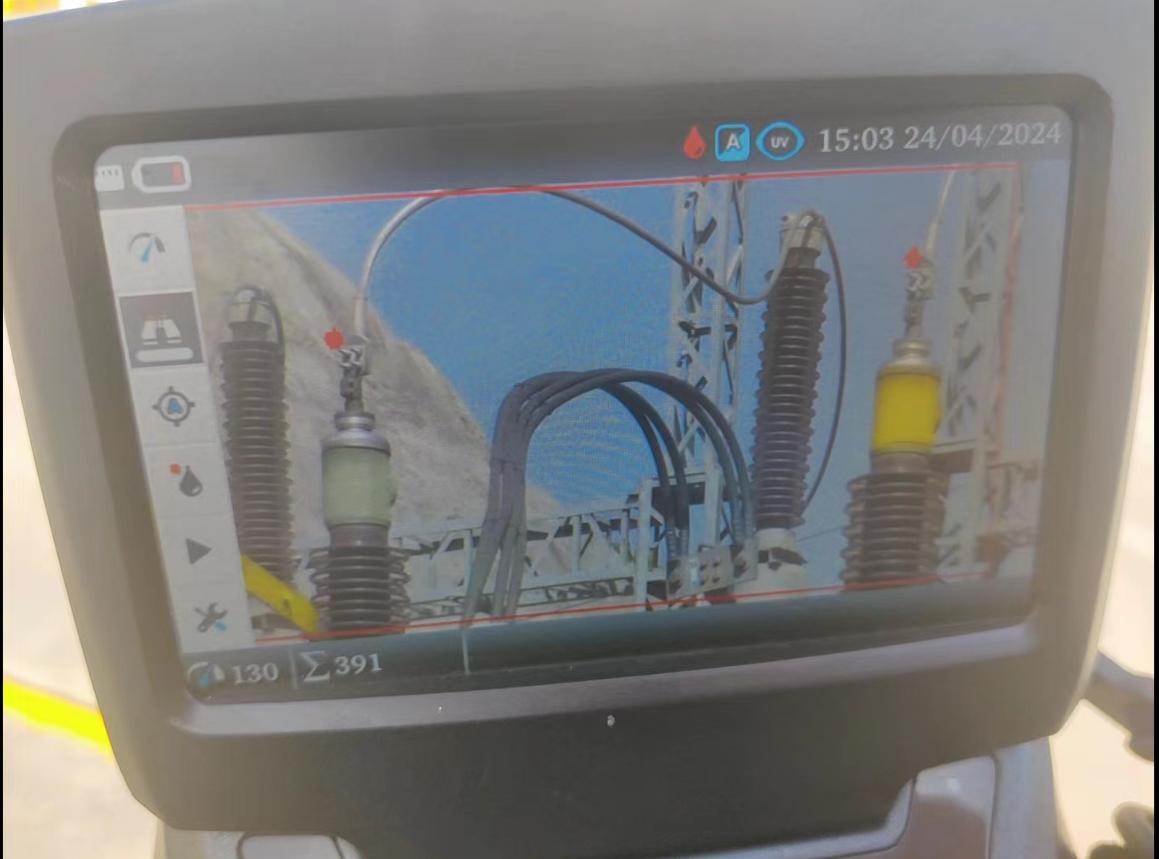

变压器套管接头-光子数391，测试距离小于5m，且框选内容为两个接头

OFIL SUPERB紫外

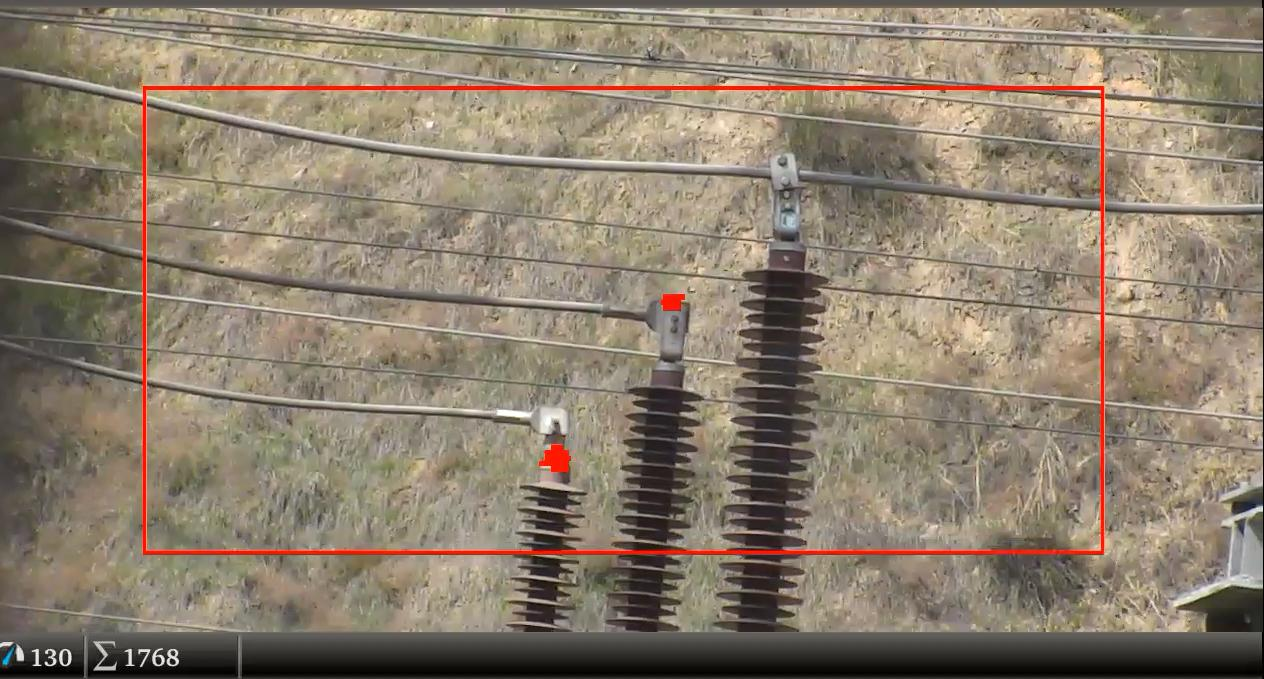

避雷器接头-光子数1768，测试距离小于5m，且框选内容为三个接头

OFIL SUPERB紫外

电缆接头-无放电点

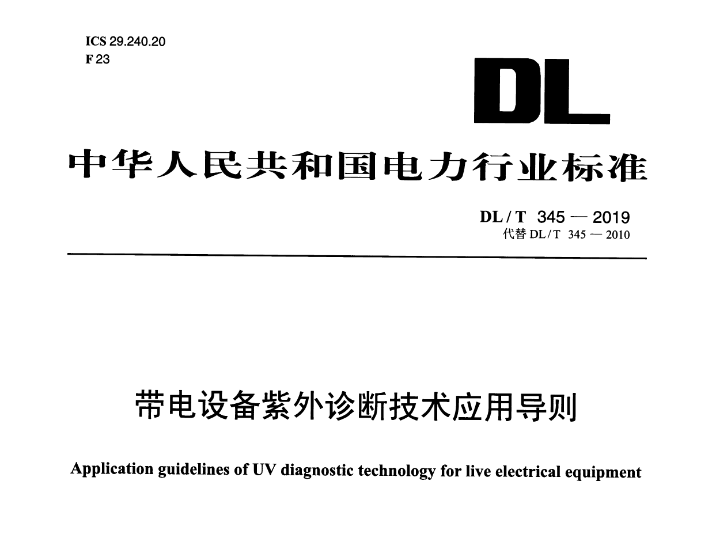

电力行业标准

根据测试图可知，放电位置均为金具部件，且连接位置放电属于带有螺丝部件的位置，电场不均匀导致的表面电晕放电。根据标准DLT345-2019《带电设备紫外诊断技术应用导则》，结合导则附录 C 中公式计算得出结果光子数，结果光子数值≤1000/min 属于低强度放电的档位。

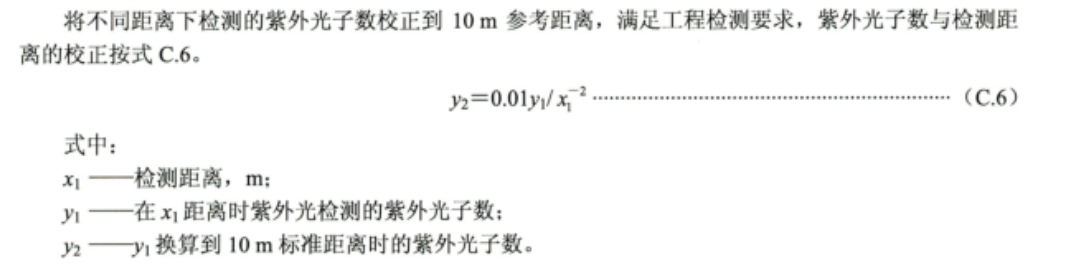

测试数据公式

测试结论：
★图中所示放电情况为正常现象！

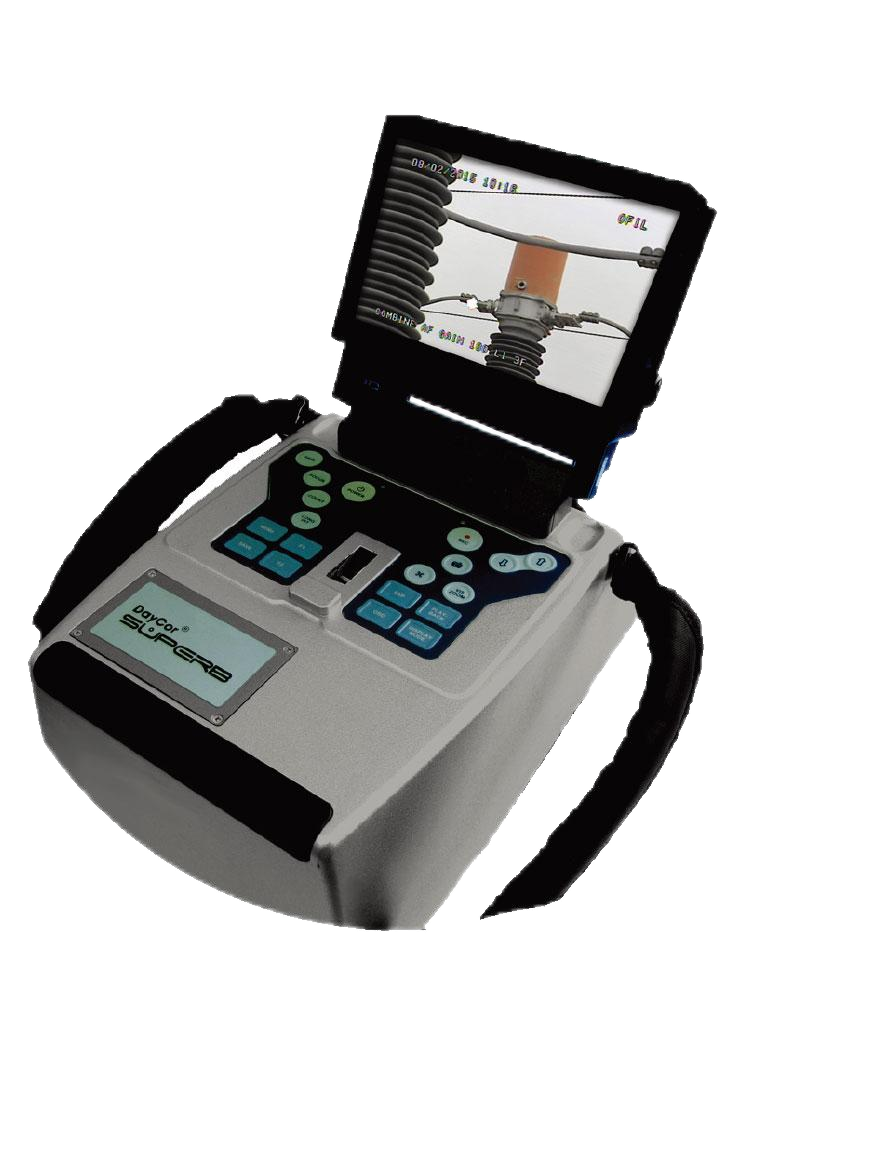

产品推荐
