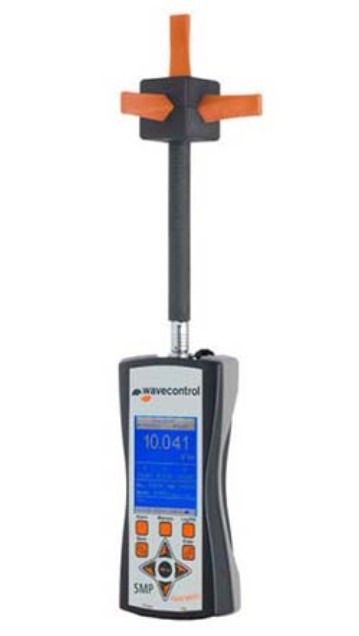

SMP宽频电磁辐射分析仪参数介绍

电磁辐射分析仪介绍

本款宽频电磁辐射分析仪，能极其准确地测量非电离辐射。探头覆盖了从低频到高频的所有频段，通过配备不同类型的探头可以测量电场、磁场强度。另外，SMP宽频电磁辐射分析仪针对中国市场专门设计研发了WPT探头，此探头完全屏蔽其他频段的信号，只测试GSM900、GSM1800和3G频段的信号，完全满足对手机基站的测试需求。

电磁辐射分析仪应用

•SMP系列宽频电磁辐射分析仪是通过对电磁辐射的*测量来进行人体安全评估，主要应用于可能存在高强度电磁场的工作环境中，例如：

•测量手机基站和卫星通信系统的场强是否符合安全标准限值

•高压输变电系统、配电室

•感应炉、地铁、电车等作业场所

•热合机、烘干设备、电视、电脑等具有电磁辐射的作业场所

•测量和监测广播、电视天线、雷达等设备周边的场强

•工业领域的环境场强测量，例如焊接设备，高频加热、回火、干燥设备

•测量疗设备，以保护使用透热疗法设备的人员，使其避免受到高频电磁波的辐射



电磁辐射分析仪适用场合

•工频、射频环境监测

•公共安全规定所指的电磁场测量

•安全区域的评估

•电磁兼容性的测量

•各种长波、中波、短波和微波辐射

•环境影响评价

•环境本底调查

•各种针对性委托监测工作

•工作场所电磁辐射防护测量

•微波炉、电磁炉等电磁产品生产企业质量检测

•国防电子对抗电磁安全测量

•航天航空设备电磁环境安全检测

•机场导航雷达电磁环境测量

•高校研究所电磁辐射研究工作



电磁辐射分析仪特点

SMP系列宽频电磁辐射分析仪适合于现场使用。即使在复杂的测试环境下，仍能确保高精度结果的显示。其特点如下：

•GPS定位

•SMP系列宽频电磁辐射分析仪内置了GPS接收器，携带方便，并且能准确显示测量位置的经纬度及海拔高度信息，完全满足了环境评价文件中对测量位置的要求。

高精度测量

•测量数值能*到小数点后四位，即使很小数值的变化也能轻松测量。

特殊平均

•滑动平均，根据时间变化，对*新的时间段进行平均，使相同的时间段内平均次数更多，测试的数值更*。

•国际标准平均（IS平均），如需按国际标准测量，直接选择此项功能即可，无需改变其他参数，更方便测试。

 开关机

•按钮式开关，开/关机速度快、操作方便、更加耐用，避免了由于经常开关机而导致按键板的损坏。

显示和操作

•中文操作界面

•易于阅读的大图标结果显示，即使远距离也能轻松读取数据。

•蓝色液晶显示，即使在强光下也能轻松读取数据，而且还能防眩光。

•能自动识别探头参数，并显示探头序列号。

结果类型

•五种结果类型显示：实时值、（X、Y、Z）三轴值、*大值、*小值、平均值

结果显示与评估

•同一界面下不但可显示实时值、*大值、*小值、平均值、平均类型和平均时间，还可以显示（X、Y、Z）三轴值、GPS位置信息、测试日期、测试时间等信息，更方便记录。

•SMP系列电磁辐射分析仪除具有算术平均功能外，还具有滑动平均和国际标准平均功能。

•单位选择：V/m、KV/m、uW/cm2、mW/cm2、W/m2；当使用计权探头时显示限值百分比。

菜单操作

•用户可自定义设置。

•一键进入菜单设置，不用翻页，操作方便。

•菜单内容设置简单，通过上下键和确认键*能完成所有设置。

数据校准

•自动调零，内部自动校准，使测量数值更*。

报*功能

•蜂鸣声报*，用户可自定义报*限值。

•一键开启/关闭报*功能，方便使用。

数据存储

•可存储多达62400个测量结果（不含GPS数据），包含GPS数据可存储27300个测量结果。

•存储数据中不仅包含每次测试的文件名、测试日期、测试时间、采样数值等信息，还包括每一个测量时间段内按所设时间间隔保存的所有测试结果。

•GPS开启时，测量数据中会存储测量地点的经纬度及海拔高度信息。

•通过PC软件，可将存储结果直接生成表格，便于存储和查看。

•存储的测量数据可一键读取。



探头：

•配备电磁辐射专用三维全向探头。

•配备不同频段的探头，满足各种测量需求。

•智能探头接口，方便探头更换。



防震及携带

•主机自带防震橡胶套，防尘、防震。

•硬质携带箱，小巧轻便，方便携带。

软件操作

•使用PC软件对测量数据进行管理和评估。

•通过PC软件，可将测量数据直接生成表格，便于保存。

•通过PC软件，可将测量数据发送到配有在线监测系统的数据控制中心，实现在互联网上实时查阅。

•通过USB接口传送数据。



售后服务

的售后服务人员，提供的售后服务和仪器使用培训。



电磁辐射分析仪技术参数：

SMP

LCD显示数据

显示类型：蓝色液晶显示

测量数据：实时值、（X、Y、Z）三轴值、*大值、*小值、平均值

GPS信息：测量地点的经度、纬度、海拔高度信息

探   头：显示探头序列号

报*阈值：可自行设置

日   期：显示年月日

时   间：内置时钟时间显示

电   池：显示电池容量

显示屏尺寸:60×78毫米

测量功能单位：V/m、kV/m、uW/cm²、mW/cm²、W/m²、百分比

显示范围5位：0.0001〜99999

结果类型：实时值、*大值、*小值、平均值、（X、Y、Z）三轴显示

平均类型：算术平均、滑动平均、国际标准平均（IS平均）

平均时间：10s、30s、1min、2min、5min、6min、10min、15min、30min

记录间隔：1s、5s、10s、30s、1min、5min

报*功能

可调限值：一键开启或关闭报*功能

存储功能

存储容量：可存储多达62400个测量结果(不含GPS数据)，包含GPS数据可存储27300个测量结果。

存储内容：编号、名称、日期、时间、采样数量及每个时间间隔内详细的测量信息（测试时间、实时值、平均值、GPS位置信息）

电池

电池类型：可充电锂电池

运行时间：大于20小时（GPS关闭），大于10小时（GPS开启）

电池充电器

插孔类型

同轴插孔

指示灯

发光二极管

探头

即插即用自动检测，适用所有SMP系列探头

接口类型：迷你USB接口、GPS

基本功能：超灵敏度，20个独立频道卫星追踪系统，支持SBAS（星基增强系统）

灵敏度：- 157 dBm的（跟踪）

芯片组：SiRF star III gsc3

定位精度：1.5米（CEP50），1.8米（CEP95）

更新率：1S

大地测量系统 ：WGS 84

温度范围 ：-10℃至+45℃的

湿度范围：5 to 95%,无冷凝

尺寸（不含探头）：100×215×40毫米

重量（不含探头）：490克（包括内部GPS接收器）

随机配件：SMP场强测量主机，充电器，USB连接线，专用硬箱

扩展功能：可任选探头，不仅测量工频，通过更换探头还可实现射频的测量



电磁辐射分析仪探头配置

SMP有多种无方向性探头可选，超宽带全频率覆盖，满足不断发展的中国*标准。

SMP还提供移动基站测量探头，测量中可屏除其他信号的影响……

型号

简单参数

测量功能特点

低频电-磁场测量探头选型（工频测量）



WP50

电-磁场：10Hz-3000Hz，各向同性。

低频电-磁场专用测量探头，是目前功能*优的工频测量分析型探头。可解决高压输变电系统、配电室、感应炉、地铁、电车等作业场所工频测量中的低频宽带辐射信号的识别和测量。

射频测量电场探头选型



WPF3

频率：100K-3GHz,各向同性。

测量频率覆盖广播、电视、电台、手机机站、微波炉、电磁炉等信号，测量精度高，完全满足较好的环境监测和产品质量检测要求。



WPF8

频率：100K-8GHz,各向同性。

测量频率覆盖广播、电视、电台、手机基站，雷达，卫星等信号，主要针对常见气象台雷达，高频微波通讯站、导航雷达、卫星等毫米波信号。



WPT

频率：GSM900、GSM1800和3G,各向同性。

专门针对各种移动通信基站测量。不受广播、电视等其他信号的影响。

本公司提供多种*新行业仪器仪表产品，本款产品具有许多传统仪器所缺少的优点，欲要了解更多关于此类产品的相关信息，请致电010-68940148，我们将为您提供高品质、高质量的仪器产品和咨询服务。期待与您的合作。
