解析：SMC Raptor 系统通流试验大电流发生器，一次注入测试设备

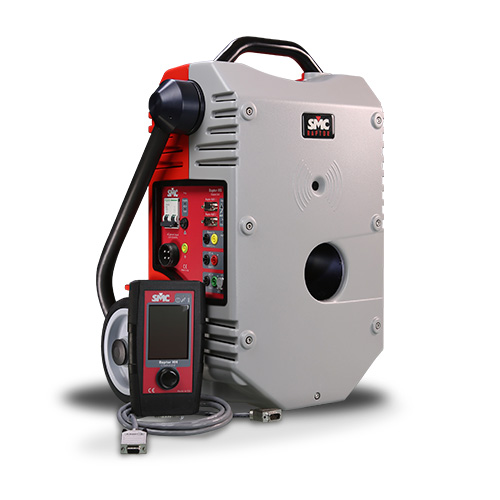

北京康高特仪器设备导读：RAPTOR是一台全智能化的通流试验大电流发生器，可以同时完成多 种电气设备的通流试验。全球比较轻便的通流试验大电流发生器，主机重量仅35kg，可以产生*大15kA交流电流。

应用

一次通流测试

调试及大修后的一次通流测试。基本的测试涉及整个电路: 电流互感器初级和次级绕组，继电器，跳闸和报*电路，断路器和所有接线检查。

继保测试

使用 Raptor，可以模拟主要故障以检查保护继电器正确操作; 跳闸时间由系统测量 和记录，Ims解决。 自动电流调节、预设电流注入、注入时间控制、测试结果存储 ，为用户提供*用于保护继电器的先进初级测试工具。


CT、VT测试

Raptor 系统具有许多*功能，例如强大的测量输入允许对 CT 进行全检查 。通过几秒钟测试以下获得的结果

匝数比，初级和次级之间的相位(极性) CT 和负载(负载的阻抗、功率和功率因数)，测试完成后自动退磁。

开关柜测试

低压开关设备和控制设备组件还需要由组件制造商和用户进行大电流测试以符合相关产品标准。

Raptor 还适用于测试组件必须承受的额定短时电流，以及 MCB/ MCCB/ ACB 脱扣时间性能，包括热脱扣和短路脱扣.

热运行

由于 Raptor 基于放大器的大电流生成，它非常适合执行热运行、在整个长期测试中保持电流注入稳定以及测量相应的时间。

极性测试

极性测试仪是一种轻便的手持式附件，用于以快速简单的方式验证接线是否正确，如Raptor将特殊的极化信号注入任何变压器(CT、VT、PT等)的初级侧。这对于检查远程连接或难以访问的极性特别有用。

大地网测试

通过注入大电流并使用低电平电压表进行测量，可以检测到接地网中是否存在任何不良或腐蚀接触
