瑞士Onsite电缆振荡波局放系统在国内外应用测试案例

国内某10kV电缆

对某10/8.7kV XLPE三芯电缆进行DAC局部放电检测和定位，该电缆全长420米，距离测试端240米处有一个热缩中间接头。

检测发现该电缆在1.7U 0 时放电量达到3000pC以上，0.5U 0 时放电量达到5000pC以上，定位发现放电缺陷*在接头处。

经过解体分析，该电缆内、外半导电管端口不整齐有突起，且端部未缠绕半导电带形成坡口，外屏蔽层剥离不整齐，有突起是造成严重局部放电的原因。

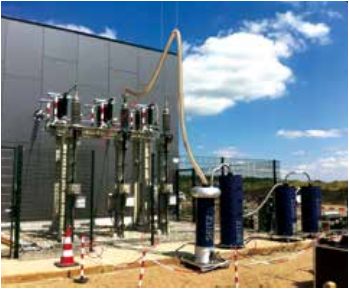

德国某电力公司110kV电缆

振荡波频率：75Hz

电缆电容量：0.8uF;

PD (IEC 60270)背景噪音<5pC

运行记录：电缆头运行6 年中故障

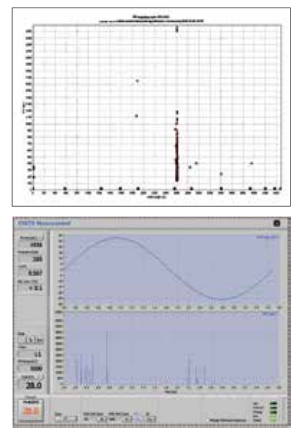

(IEC 60840振荡波测试过程中PDIV > U 0 ，L3 PD (up to 200pC)

1.3 倍U 0 ，50 个振荡电压，没有击穿

但是接头2 局放超过1000pC

更换接头2 后，1.3 倍U 0 无局放
