RAD7测氡仪的基本操作步骤

一、RAD7测氡仪简介

1.1 按键

RAD7测氡仪是 4 键驱动的菜单操作，该 4 个键允许用户看到命令，继而选择其中的一个，然后完成操作。

[Menu] 菜单键

按下[MENU] 键，可看到菜单提示符（>） ，然后显示“Test”英文字（意为测试） ：[右箭头] [左箭头] 箭头指示键

按下[右箭头]和[左箭头]的箭头指示键，可浏览所有选项。如果想快速在这些选项中切换，只要按住该键不放，这样它*“自动循环显示”了。这两个箭头键可以让用户通过左右两个方向的按动而浏览不同的命令选项，查找到用户所需要的选项。

Enter 确认键

当用户选择到一个用户所需要的选项时，用户可通过按下[ENTER] 键来进行确认，该键的作用是告诉 RAD7测氡仪，对用户的选择进行了确认。

1.2 命令列表

RAD7 测氡仪的命令有 4 个命令组： Test（测试） , Data（数据） , Setup（设置） 和 Special（特殊） 。Test 命令组用来对氡浓度进行测试并收集测试数据；Data 命令组用来从内存中提取数据和输出，并处理那些陈旧、不再需要的数据；Setup 命令组设置新的操作或设置打印抬头；Special 命令组是仅在使用到红外通信远程控制软件时，才会装载和使用。

二、RAD7测氡仪Test 测试

用户可用该命令开始或停止数据的收集、保存或清除目前的测试、或打印当前测得的数据， 但 Test 测试命令不能进入到所存储的数据中， 用户必须通过 Data 数据命令才可进入。

2.1 测试状态

用户可用该命令查阅 RAD7测氡仪当前的工作状态，按下[MENU]、 [ENTER]、[ENTER] 键。在液晶显示屏幕上显示：

0501 Idle Sniff

00:30:00 00000

在*上端的左侧，是当前的运行次数/周期数（0501-运行为第 5 次，周期 1）中间的那行则显示了RAD7测氡仪 工作的状态（Idle 等待或 Live 现场）

*上端的右侧显示的是当前的测试模式（Sniff 嗅吸，Normal 正常，Grab 采样和 Auto自动） 。当处于 Auto 自动模式时，测试三个小时后，其指示将从 Sniff 自动转到 Normal 模式。

下端左侧显示的是*的计时器（00:30:00=30 分钟） ，当检测器处于 Live 状态下，将*至 0， （即测试在进行中） 。下端右侧显示的是当前周期中总计数。箭头键可以用来进入到附加的状态信息中。*后读数：

0409 1.80±0.74 P

下端左侧是*近一次所完成的周期而存储在内存中运行次数（2 位数字）和周期数（2位数字） 。

下端右侧是氡浓度读数和统计的不确定度，后面的“P”所指示的是 Pci/L，或“b”Bq/m 3的计量单位。按一次 [右箭头] 键，用户*可以看到如下样式的信息了：

24.8℃ RH：3%

B：6.36V P：00mA

上端左侧所指示的是机内温度。 （从摄氏转换成华氏，见 Setup Units 设置计量单位）上端右侧所指示的是气路中相对湿度。当进行测试时，要使用干燥剂来使该值保持在≤10%。

底部左端显示的是电池电压。 该读数应该在 6.00 到 7.10 伏的范围内。 未充电的电池 （电压低于 6.00V）应该立即进行充电。一节充满电的电池电压应该在 6.40 至 6.50 伏。在充电的过程中，其电压*终会超过 7.00V，但无论任何时候，该读数都不应该超过 7.20 伏。

在其底部右侧是气泵工作电流。该读数应该在 00mA(泵关闭)到 80mA。当气泵处于轻负荷的状态下工作时，其电流读数范围为 40-70mA。而当气泵处于重负荷下工作时（过滤器阻塞或软管堵塞） ， 其气泵的工作电流将达到 90mA 或更高。 当气泵的工作电流超过 90mA时，将被认为有问题。要更换过滤器或检查是否有阻塞发生。再次按下 [ ] 键，用户将看到如下的信息：

HV：2218V 10%

L：02 S：0.21V

这是RAD7测氡仪自检后的信息显示，上端的一行是机内高电压读数和负载周期。正常值的范围应该在 2000 至 2500 伏之间，从 8%至 18%。

下端左侧角上所显示的是漏电流。在室温条件下，该读数通常在 0-10 之间，温度高时通常会导致该读数的上升，过量的漏电压将导致在频谱低能量段时出现大的噪音，并会导致α峰值的扩大。

下端右侧角上所显示的是从模拟电路中发出的信号电压，该读数应该很“稳定” ；也*是说，其波动范围应该在平均值的基础上不大于±0.05V。

再按下 [右箭头] 键，用户将看到如下样式的信息：

w cpm ＋/－ %tot

A 6.0 4.3 48.8

这是 A 视窗读数的显示，用户可以按下 [ ] 键来进入到 B，C，D 或其他视窗。

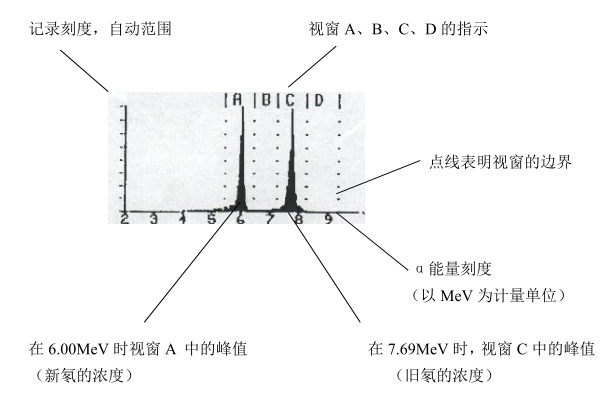

RAD7电子测氡仪每次在用户进行一次测试时，可记录下 8 个视窗（A-H）的数据，它们根据氡气和钍气的衰变产物和背景读数进行记录，特殊的α粒子将被记录在特殊的视窗中。

W：视窗的字母代号

cpm：在视窗中所记录下的每分钟测得的值

+/-：cpm 值统计的不确定度，单位为 cpm。

% tot： 作为在频谱中总计数的一个百分比的视窗计数， 它可以很快地告诉用户多数的数据存在哪里：3 分钟的氡气峰值（视窗 A）中，或长期氡气峰值（视窗 C）中等。用户可按下[MENU] 键来退出该显示而回到菜单开始处。

2.2 快速保存和重启

该命令可允许用户结束当前嗅吸测试，把它存储在内存中，并开始下一次的嗅吸测试，它只能在 SNIFF 模式下才能操作。从状态显示看（显示*的计时器） ，按一下[ENTER]键，其屏幕将显示如下内容：

Save and restart（存储并重启）

?Yes

再按一下[ENTER] 键来进行确认。 要退出时， 按下[MENU] 键或按箭头键来选择 “No”并按[ENTER]键确认。

2.3 测试开始和测试结束

要开始测试（或“记录” ），当用户选择好需要的设置后，按下[MENU]，[ENTER]，[右箭头] ，然后按[ENTER] 进入>Test Start（测试开始） 。

显示屏将指示记录开始：Start counting

1 秒种过后，状态显示出现，其计时器将处于*的动态中。

0501 Live Sniff

00:29:37 00001

当计时器倒数至 0 时， RAD7 将自动将测得的氡浓度的值记录到内存中， 并清除计数器开始下一周期的测试。

要中断测试，通过按[MENU]、[ENTER]、[右箭头] 、[ENTER] 而进入到>Test Stop （测试结束） 。

显示

Stop counting

1 秒种过后，RAD7 将回复到菜单项的初始状态>Test。

用户可能希望检查一下状态显示来证实其状态是否是 Idle。

如欲重新恢复测试，按照上诉的步骤进入到>Test Start（测试开始）

注意 Stop 并不终止当前测试状态， 只是暂停。 如欲退出当前测试状态，可选择>Test Save(测试保存)或>Test Clear（测试清除） 。这样将终止当前测试，把它保存到内存中（Save）或清除 （Clear） ，并清除计数器开始新一轮的运行。

2.4 测试保存

Test Save 命令可暂停计数并把暂停的测试（进行中的测试）存储到记忆中，把其当作一个接近完成的任务。Test Save 完成当前的测量，其后的测量数据都将作为新一轮的测试而被存储。显示屏将间断性地显示运行次数和周期数。该命令无论当状态是 Live 或 Idle，都可进入其中，并使状态变为 Idle。

用户会发现在其不想等计时器倒数至 0 前而把仪器移动另一个地方，但却不会丢失*近一次未完成的周期的数据，该项命令将变得十分的有用。从未完成的那个周期中所获得的氡浓度水平还是可以的。

2.5 测试清除

Test Clear 命令使计数暂停并使当前的测试结束且不保存*近一次未完成的周期中的数据。其后面的测试数据将作为新一轮测量所得而被保存。用户可对 Are you sure? 的问题回以 Yes 来执行该项命令。

该命令不管在状态为 Live 或 Idle 时，都可进入，并使状态变为 Idle。

2.6 测试净化

Test Purge （气路净化）命令用以净化气路和传感器。在该命令下开始工作，高电压电路将关闭为了尽快地清除掉气路中氡气和氡的子体。仪器应置于干净、干燥、无氡的空气中。室外的空气通常可以满足该条件。应接上进气口过滤器和干燥管，10 分钟内通常可以使暴露在中等浓度下的氡的背景值降下来。

对RAD7测氡仪进行干燥处理，把 RAD7 上的管子接到干燥筒上形成一个循环。当气泵工作时，气路中空气将连续不断地通过干燥剂。该过程可有效地除去 RAD7 中残留的湿气。这过程不需要引入任何新鲜的空气，同时也不会改变在仪器中的氡气的浓度水平，但是当仪器被这样设置时，用户可对背景读数进行一次测量。

要结束该净化过程，对屏幕上出现的问题 Stop purge？回答 Yes，同样，用户也可以按下[MENU] 键来结束净化过程。

2.7 测试锁定

按箭头当 Test Lock 显示时，可按下[ENTER] 键进行锁定，液晶显示屏上将只显示：

DURRIDGE RAD7

锁定功能目的是使其他无关人员不能操作 RAD7，如果按键在测试中被锁定， 则测量值将不能正常显示，但如在读数将正常持续显示，RAD7 将记录下所有的数据直到测量结束。锁定时，关闭仪器的电源可将停止测试，在 RAD7 被再次启动时，仍是锁定状态。要解除锁定，同时按下[ENTER] 和两个箭头键，并持续 3-4 秒种，或直到仪器发出蜂鸣声，然后释放这三个键后，马上按下[MENU] 键。

测试待命

Test Sleep 命令允许用户关闭几乎所有的电子线路，使电源键开启来保持电池充电。一台充满电的 RAD7 仪器能够仅靠电池维持而保持“sleep） （待命） ”的状态约一个星期。按下menu （菜单）键来“wake up） （激活） ”RAD7。

2.9 测试打印

Test Print 命令可对一个未完成或暂停的测试周期内测量出结果并按照当前设置的打印方式打印出来。

如果用户想取消打印，按下[MENU] 键，在打印出的数据上的运行次数和周期数将为0000 以表示该周期没有完成。

2.10 测试命令

Test Com 测试命令能将未完成的测试周期的数据输送到串行端口上。如果用户想终止输出，按下[MENU] 键，在打印出的数据上的运行次数和周期数将为 0000 以表示该周期没有完成。

三、RAD7测氡仪数据

数据组的命令从内存中读取数据，可以用图形方式来显示、打印，并可将其数据输送至串行口上和 PC 相连，数据组命令还包括处理内存的命名。内存中可保存 1000 个周期和超过 100 次运行的数据。在数据命令中需要在命令后输入一个 2 位数的运行次数码。其默认的测量次数是当前一次未完成的周期中所存数据的那个号码，箭头键可允许用户选择任何其他的运行次数号码。

3.1 数据读取

选择后面接 2 位测量次数的 Data Read 命令，来检查所选的某一次的氡气浓度的读数。例如，选择 Data Read 01 来检查内存中*次测试代码为 01 的氡浓度。

用户将看到如下样式的信息：

0101 23.3±1.54 P

11：45 19-May-99

第 1 行是运行/周期数，然后是氡气浓度，不确定性和计量单位，该例表示：

Run 01，Cycle 01，23.3±1.54pCi/L

第 2 行是时间（24 小时记时）和日期。

按[右箭头]键进入内存中下一个读数；按[左箭头]键可退回到上一次读数的记录。要退出数据读取，按下[ENTER] 或[MENU] 键。

注意大的号码以简写符号方式表示：如“K”表示 1000，符号“M”表示 1000,000，例如，33K2 表示 33,200。

3.2 数据打印

要从内存中打印出某次测量的数据，选择后面接有 2 位测量次数的 Data Print 命令，例如，要打印测量次数码为 05 的数据，选择 Data Print 05。

如果打印格式被设置成 Short（短） ，则每个测量周期都会打印出如下格式的内容：

0512 2.69±2.83 p Sniff

FRI 21-MAY-99 19:41

26.8℃ RH:7% B:7.06V

第 1 行是测量/周期数、氡浓度、不确定度、计量单位（p=皮居里/升，B=贝克/立方米）和测试模式。

第 2 行显示的是记录在内存中所测量周期的日期和时间。

第 3 行为温度（单位为“C”摄氏或“F”华氏）相对湿度（内部） ，和测试周期结束时的电池电压。

如果打印机模式被设置为 Medium（中期）或 Long（长期）时，用户可在每个周期结束后看到如下的打印格式：

0501 2.69±2.83 p Sniff

FRI 21-MAY-99 19:41

26.8℃ RH:7% B:7.06V

Total Counts: 42

Livetime: 27.8min

A:0.53±0.08 cpm 47.3%

B:0.02±0.02 cpm 1.7%

C:0.52±0.08 cpm 46.4%

D:0.01±0.02 cpm 0.9%

O:0.04±0.03 cpm 3.6%

第 1、2、3 行的内容和 Short（短期）格式中的内容和上述列出的是一样的。

第 4 行是在该周期中所测得记录的总数。

第 5 行是实际工作时间，是检测收集数据的时间。

第 6 行至第 10 行是视窗 A、B、C、D 和 O 的视窗数据（O 是其他视窗的总结视窗，或是未包括在 A 到 D 视窗的记录） 。

视窗数据的每一行包含了视窗字母（A，B，C 等等）其后是视窗每分钟的计数（cpm） ，计数统计的不确定度和包括在该视窗中总计数的百分比。

注意： RAD7测氡仪并不记录保存过的周期的频谱， 因此即使打印机模式设为 Long （长期）时，仍不打印内存记忆中过时的频谱。如果用户需要打印频谱，一定要在测试还在进行时进行打印。

如果没有数据可以打印，RAD7 将发出蜂鸣声并显示 No tests stored（没有存储数据） ；要中断打印，按下[MENU] 键，然后按下打印机上的进纸按钮。

3.3 数据通信

RAD7测氡仪有一个 RS232 接口，该接口可以把数据传送到用户 C 机上，但是状态必须是Idle。

要传送一次测试的数据至串行口，选择带有 2 位数值的测量次数码的 Data Com 命令，准备好后，按下[ENTER]键。

数据传送时，在屏幕上将显示如下信息：

Data transfer…

当数据传送结束后，RAD7 将发出唧唧声。

为了使 PC 机能接收到这些数据，需要运行相应的软件，一个终端模拟程序，或CAPTURE 程序， RAD7 仪器提供数据登陆软件可用作此目的。 详情见第 5 章数据通信一章，

3.4 数据汇总

要打印数据汇总或某次运行测量与测量时间关系数据图， 选择带 2 位的运行次数的 Data Summary 命令。便会打印出如下的信息：

Run 31

Begin 01-Jun-99 12:49

Serial 00500

Cycles=048

Mean:0.77 pCi/L

S.D.:0.27pCi/L

High:1.41pCi/L

Low:0.20pCi/L

第 1 行是测量次数

第 2 行显示的是*次读数的日期和时间

第 3 行是仪器的序列号

第 4 行是在该测量期中完成周期总数

第 5 行是所记录下的氡气平均浓度（或“average”平均值）

第 6 行是在该测量中所得到的读数的标准偏差。

第 7-8 行是氡气的*低和*高的浓度值。

第 8 行后是整个时间段中氡浓度的柱形图。 *中的时间将打印在该柱形图的左端直线上。如果只有一个周期的数据，柱形图*不会被打印出来了。

打印的输出程序被编入到好几种模式中。当用户选择其中某个被预设好的模式时，在测量结束后，其报告将自动被打印出来，同时还会打印出累积频谱。

3.5 数据空间

为确定尚有多少空间可用来存放数据时，选择 Data Free 命令后按下[ENTER] 键确认。

大约 2 秒种后，显示屏将显示如下：

910 Cycles free.

RAD7测氡仪总共可以存储多达 999 个周期的数据，当内存被数据填塞时， 数据空间指示数将减少！当可用的内存变得十分的少时（如 200 或更少时） ，要考虑删除那些不再需要的旧数据来为新的数据开拓存储空间，见 Data Delete （数据删除）和 Data Erase （数据擦除）命令。

3.6 数据删除

要删除整个运行的数据，选择带有 2 位测量次数码的 Data Delete 命令。

屏幕将提示用户进行确认：

Delete run 31?

No

按下[右箭头] 键来找出 Yes，按下[ENTER] 键来从内存记忆中删除第 3 次测量时的数据并释放空间来存储新的数据。其他数据不会受到影响。

数据被删除后，将无法恢复并提示 No tests stored（没有该数据）。Data Delete命令的主要目的是有选择地释放内存空间来存储新的测试数据。请不要把 Data Delete 和 Data Erase两个命令项混淆， 前者将从内存记忆中删除所有运行的数据， 请参阅 Data Free（数据空间） ，Data Renumber （数据重新编号）和 Data Erase）

3.7 数据重新编号

使用 Data Renumber 命令将把经过删除掉若干测量次数后所余下的数据重新编码，使号码顺序变得有连续性。

假设用户已经使用了 99 个周期，用户希望清除其中的一些周期来腾出空间以存储新的数据， 比如用户不需要 01-10 的数据， 使用 Data Delete 命令来删除这些数据。 然后选择Data Renumber来对剩下的数据周期重新编号， 使11到99的运行号码则变为01到89， 空出90-99来存储新的数据。

Data Renumber 这一命令不会释放内存空间，只是重新编号。不管 99 次运行是否都被使用了，999 个周期的内存限制仍会保留。

3.8 数据擦除

如果用户想把所有存储在 RAD7 上的数据完全清除掉。Data Erase 命令将删除所有的运行记录并把目前的测量次数和周期数号码变为 0101。

选择 Data Erase 命令后，RAD7 将要求用户进行确认：

Erase all Tests? No

按下[右箭头] 键找到 Yes,按下[ENTER] 键来完成清除全部数据过程，使用时请小心！

四、RAD7测氡仪Setup设置

设置组的命令可使RAD7测氡仪按照用户的要求进行设置并完成测试，当电源关闭时，RAD7将记住所有的设置参数，因此使用 Setup 命令组时只是为了要修改其中的参数。

Setup 包括一个单步骤的 Setup Protocol ( 设置模式) 命令。根据预设的“protocols” （模式）对经常用到的参数进行更新，常用参数有 Cycle time- 周期时间，Recycle number- 周期数， Mode setting- 模式设置， 和 Pump setting- 气泵设置。 标准的预设模式包括 None、 Sniff、1-day、 2-day、 Weeks (不确定的)， User (可以让用户自行设定抬头预设自己的)， Grab (抓取)，Wat-40 和 Wat250 (用于水中测氡) 和钍气。

特殊的命令，Setup SavUser （设置用户保存）可根据当前设定的参数来定义用户自己的模式。

4.1 设置方案

选择 Setup Protocol （设置模式）命令在标准模式下或在用户自定义模式下输入一组预设的设置参数。如果用户不想选择任何模式，用户可通过按下[MENU] 键来取消该命令的执行。

预设模式和系数
