OPTIMA7手持式烟气分析仪操作说明

六、OPTIMA7手持式烟气分析仪操作

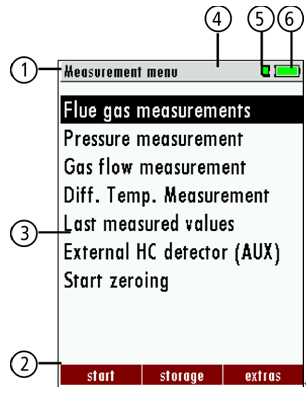

6.1 OPTIMA7手持式烟气分析仪显示内容

OPTIMA7烟气分析仪操作需要的信息如下：

1.菜单条

2.功能键条

3.显示面板

   菜单

   测量值- …

4.零位调整激活

5.SD卡状态

   显示绿色

   可读可写

   显示黄色

   可读(SD-卡写保护)

6.电池充电状态

6.2 OPTIMA7手持式烟气分析仪按键

按键功能描述：

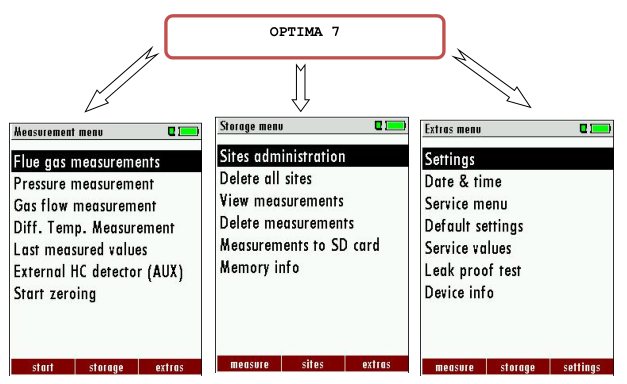

6.3 OPTIMA7手持式烟气分析仪菜单结构

OPTIMA7包含三个主菜单：

•测量菜单：可以选择所有安装和可获得的测量程序，执行选择程序下的任务。

•存储菜单：数据存储和数据管理.

•扩展菜单：其它功能，用于管理和设置你的仪器。

“Flue gas measure-ments烟气测量“是每台仪器的标准功能，在*0章节详细介绍.其它测量功能都是选择项。

你可以通过3个功能键选择3个主菜单（根据屏幕上的显示名称）

七、OPTIMA7手持式烟气分析仪初次使用

OPTIMA7烟气分析仪通过外观检查、完整性检查，可以开机使用，并进入个性化设置，这些设置可以随时改变。

7.1 OPTIMA7烟气分析仪开机检查

•开包取出仪器，详细阅读使用说明书；

•仪器出厂前安装了所有的备件，可以直接使用。强烈推荐检查仪器的配置完整性和外观完好性。

•建议: 使用前充电8个小时.

•设置当地时间和日期

7.2 OPTIMA7烟气分析仪设置

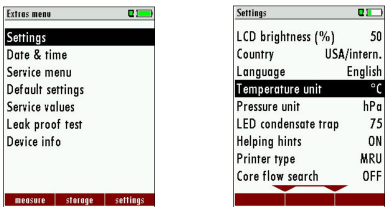

按“F3“ 键，进入 “EXTRAS“ 主菜单，选择 “Settings“后按 “OK“ 键,

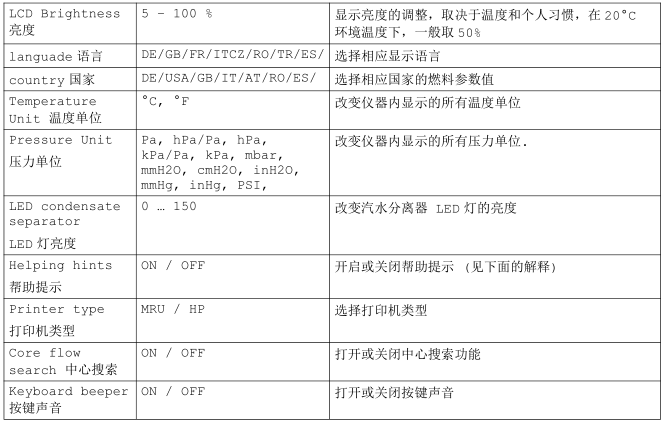

在 “Settings”菜单下，有以下子菜单：

•LCD brightness       LCD亮度

•Brightness of the condensate separator illumination  汽水分离器照明灯亮度

•Selections of languages    语言选择

•Selection of the country for the country-specific fuel values  选择相应的*，用于选择符合该国标准的燃料参数值

•Helpful hints   帮助提示

•Core flow search (graphical diagram to help finding the point of max.temperature of flue gas) 烟气中心点搜索（通过*高温度点确定）

•Keyboard beeper 按键声音

OPTIMA7烟气分析仪帮助提示解释:

帮助提示，对经常使用该仪器的人没有用处，对一些经验少的烟气分析仪使用者很有帮助，所以该功能可以根据自己的需要开启或关闭。选择关闭该功能，不会出现以下提示：

“Zeroing finished, Sensors are ready. Analyzer ready for measurement.”归零完成，传感器已经准备好，仪器可以开始测量

“Reminder! Charge batteries at regular intervals!”提醒，按一定的时间间隔充电

“Measurement stopped/started.”  测量开始/停止

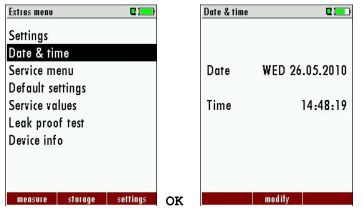

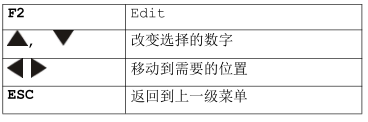

7.3 OPTIMA7烟气分析仪设置时间和日期

7.4 OPTIMA7烟气分析仪测量程序设置

OPTIMA7烟气分析仪有6个测量程序可以设置.

每个测量程序可以设置以下参数：

•CO ppm 上限:  可以调整CO 传感器保护的上限数值。如果烟气中CO的值超过该设定值，仪器内置的清洗泵会开启，抽取环境气体清洗CO传感器，避免高浓度CO气体对传感器的损坏。（选择功能）

•选择燃料类型: 从可燃料列表中选择燃料类型。

•测量窗口: 设置三个显示窗口中具体的显示参数。

•放大窗口: 选择那些参数在放大窗口中显示

•程序名称

以下程序出厂时带有预先设置：

•„Program 1“ CO – Limit of 1000 ppm

•„Program 2“ CO – Limit of 1000 ppm

•„Program 3“

•„Program 4“

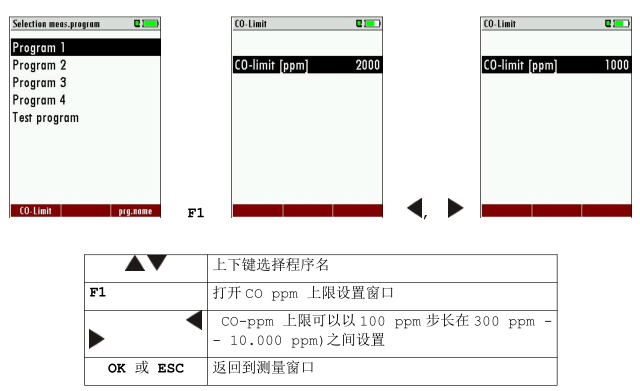

7.4.1 OPTIMA7烟气分析仪设置 CO ppm 上限值

The CO ppm 上限值可以在„Measuring program selection“窗口下设置.

选择一个测量程序 (up/down键) ，然后按F1键

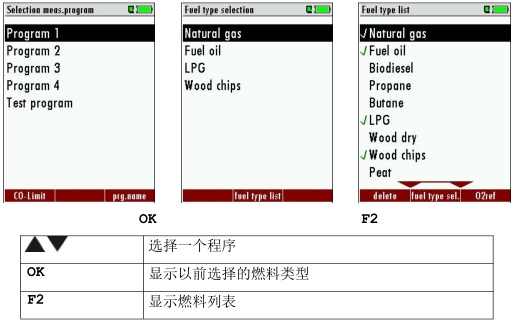

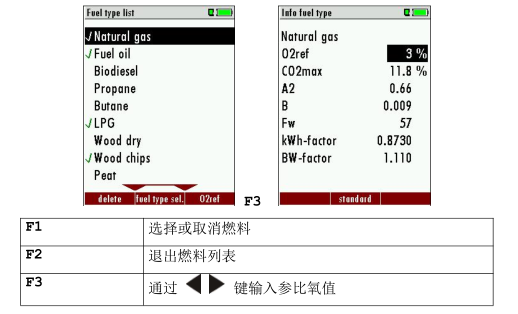

7.4.2 OPTIMA7烟气分析仪选择燃料类型和参比氧

每次你开始一个测量程序，你可以从燃料列表中选择一种燃料类型。燃料类型一经选择，它*“Fuel type selection”窗口内一直显示，直到你选择取消在燃料列表中的选择标记。

首先选择一个程序，然后按OK，然后在“Fuel type selection”窗口下按F2，可以看到仪器内置的所有燃料类型列表。通过F1键可以选择或取消自己需要的燃料类型。选择的燃料前带星号。

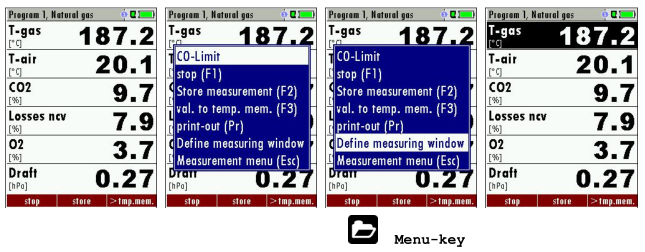

7.4.3 OPTIMA7烟气分析仪测量窗口设置(显示内容)

在测量界面，按“文件”键.

现在选择 “define measuring window” 按OK 键. *上面一行标记为黑色--黑色条可以上下移动。移动黑色条到一个位置，通过左右键，可以改变该位置的显示参数名称。

当所有的显示内容已经设置好了后，再按 键，将出现 “Save measuring window保存测量窗口”. 所有改变将保存，所有保存的值在使用打印机时将会打印。

Start the measuring program – once you are inside the measuring window press the menu key.

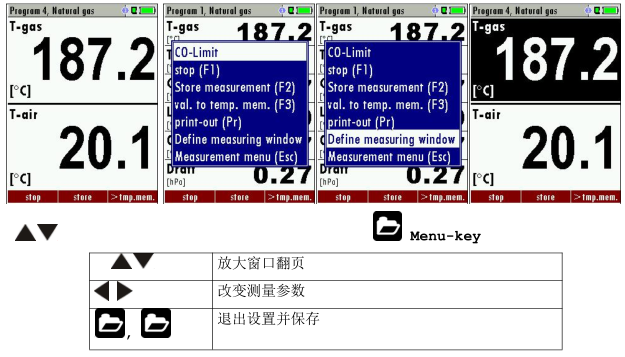

7.4.4 OPTIMA7烟气分析仪设置屏幕放大功能

每个测量程序可以设置3个放大窗口，每个窗口显示两个可选择参数值。

7.4.5 OPTIMA7烟气分析仪改变测量程序名

在 “Fuel type selection” 窗口，你可以按F3键编辑测量程序名称，改变测量程序名称。

7.4.6 OPTIMA7烟气分析仪选择烟气中心搜索

你可以选择是否在每次测量时需要烟气中心搜索。这个功能只能在程序1 -4 中才能选择.
