IDAX300变压器抗干扰绝缘诊断分析仪，500kV 1号主变套管FDS试验案例

来源：爱仪器仪表网发布时间：24-02-01 18:05 作者：陆翠翠浏览次数：44 分类：技术文章

北京康高特仪器设备导读：2024年1月23日，康高特使用Megge IDAX300和VAX020,在南方电网广州调峰调频发电有限公司对500kV 1号主变高压侧套管ABC及中性点四根套管进行绝缘状况试验。

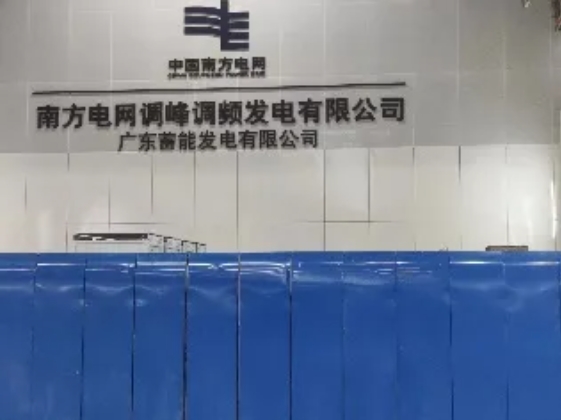

广州调峰调频发电有限公司套管FDS试验

测试数据及分析如下：

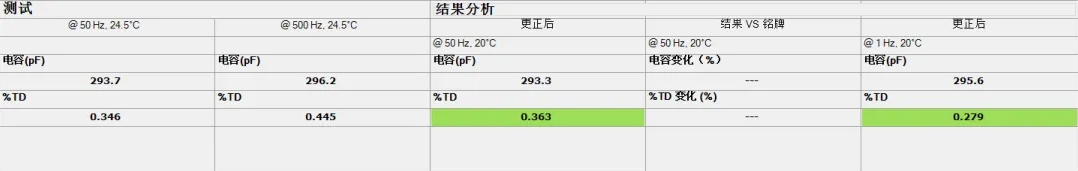

A相

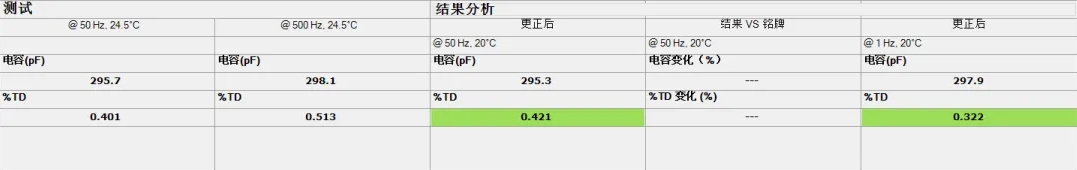

B相

C相

中性点

如图所示，四根套管的绝缘性能均处于新，从介损来看并无异常，电容和铭牌相比变化在正常范围内。

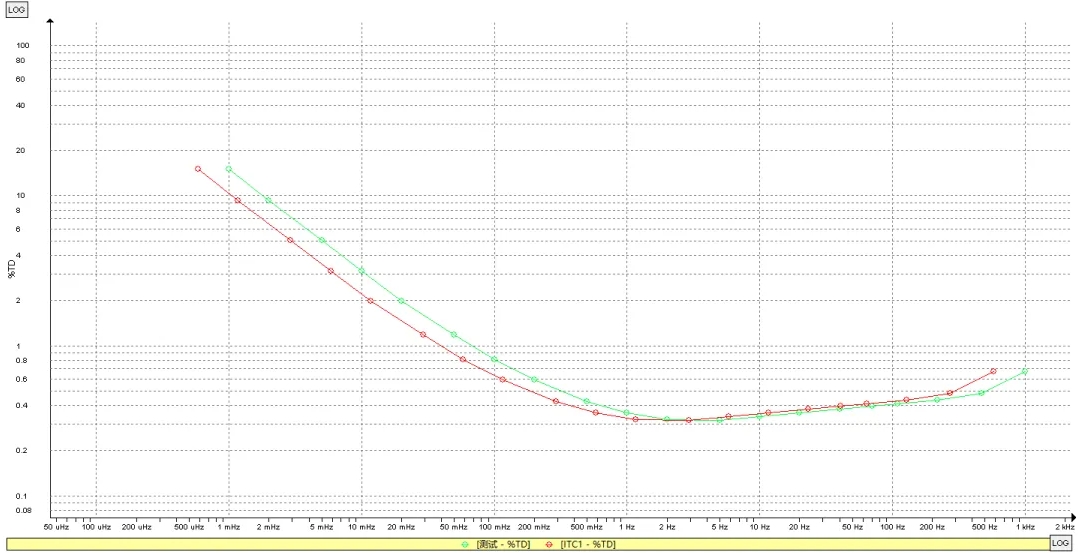

可以看到，测试结果曲线与模型曲线十分平滑且基本一致。模型曲线与测试曲线有偏移的原因是温度不同。（介质谱分析测试的是各个不同频率下的电容值和介损值，并绘制成电容和介损的频率曲线。介质谱曲线能够更为清晰地反映绝缘的状态，并且有助于判断测试结果是否存在异常。介损随频率改变，从左到右频率逐次增大。）

由图中可以看到四根套管测量所得的*低点频率均小于50HZ，表明四根套管绝缘状态正常。（根据行业标准《油纸绝缘电力设备频域介电谱测试导则》DL/T2231-2021)5.4测试结果的判断，绝缘判断分析:频域介电谱测试异常可包括绝综纸(板)受潮、绝综油电导率升高、蜡、游碳、腐蚀性硫等化学污染。油浸纸套管的判断方法为状态良好的绝缘局部*低介质损耗频率点小于50HZ，绝缘较差的局部*低介质损耗频率点高于50HZ，绝缘缺陷原因应结合其他电气试验和化试验综合判断。）

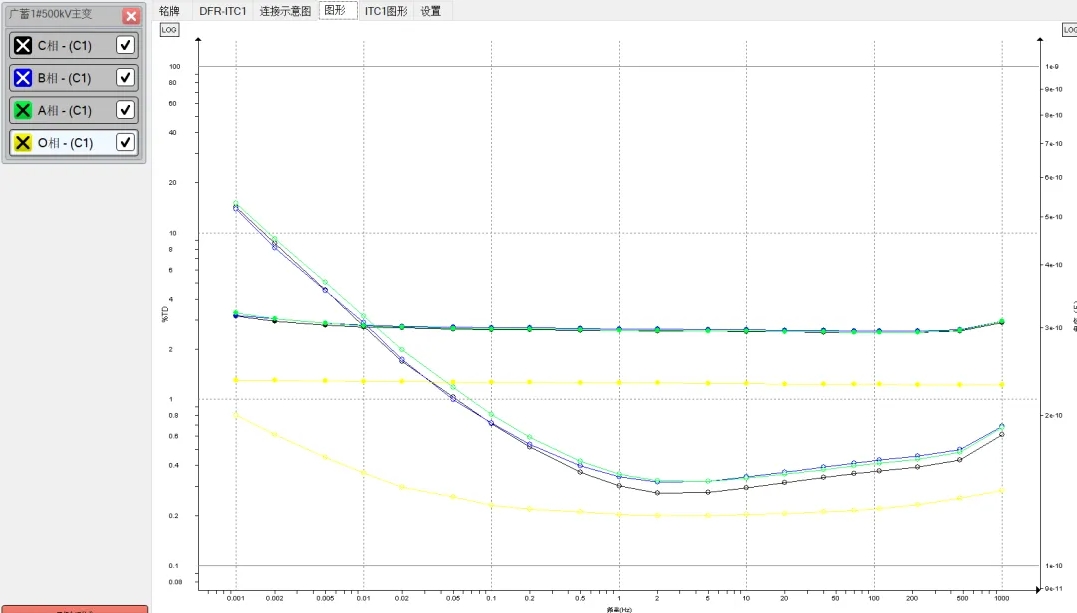

介损-频率曲线随油纸含水量的增加呈现出整体的增加。从整体上看，水分含量越大则曲线增加幅度越大。在中低频段（1mHz~10Hz）随着含水量的增长其增长幅度较为明显，复电容虚部变化趋势与介损频率曲线大致相同，而水分含量的增加对复电容实部的影响主要体现在中低频段。如图所示ABCO四根套管电容相间并无明显变化差距。

测试结论：
★本次试验套管绝缘良好，状态正常。
