北京康高特仪器设备导读：近日，康高特成功完成南方某省MEGGER IDAX变压器抗干扰绝缘诊断分析仪的培训演示任务，顺利通过验收试验，成功交付！

IDAX变压器抗干扰绝缘诊断分析仪的培训演示任务

绝缘性能影响变压器套管工况

电力变压器是电气系统中实现电能转换及传输的关键设备，其安全性直接关系到整个电力系统的稳定运行。变压器主要由铁芯、线圈、绝缘材料、油箱、储油柜以及绝缘套管、分接开关和气体继电器、散热器等组成。

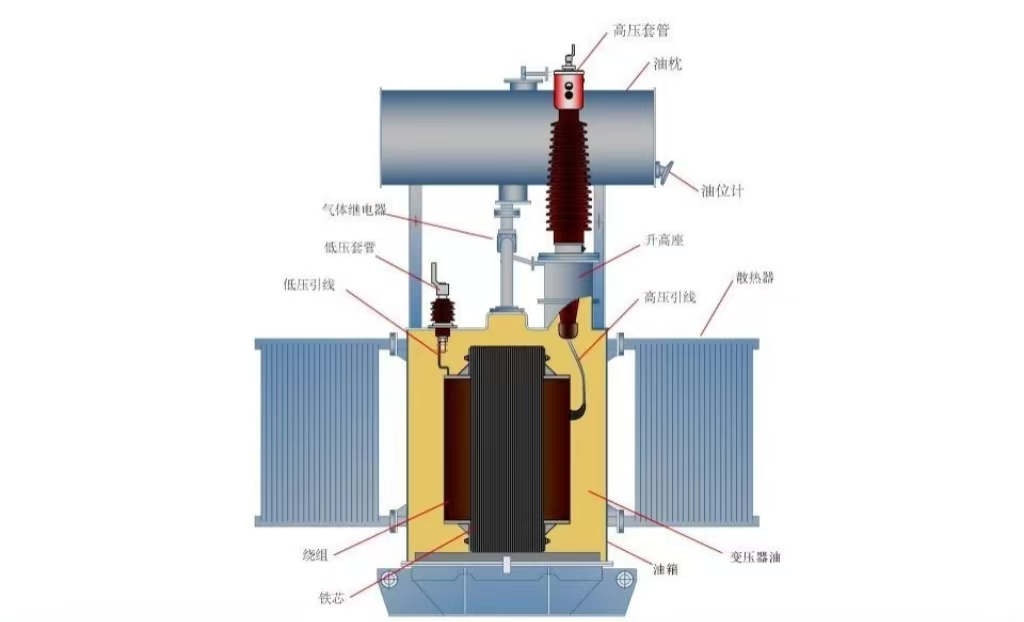

变压展示

随着变压器运行年限增长，其绝缘性能不可避免地会逐渐劣化，直接对变压器的工作状态产生影响，并进一步影响电网的稳定运行。据统计，在110kV及以上变压器事故中，套管事故占有一定比例，且随着电压等级的提高，因套管故障引发的变压器事故比例呈上升趋势。

110kV及以上的电力变压器高压套管多数为油纸电容型套管，这类套管依靠电容芯子来改善电场分布。电容芯子由多层绝缘纸构成，层间按设计要求夹有铝箔，组成了一串同轴圆柱形电容器，以绝缘纸浸以矿物油为绝缘。

对于油纸绝缘套管，水分的存在会显著加速绝缘纸的老化，水分含量越高，老化速度越快，绝缘纸聚合度下降速率也明显加快。因此，定期评估套管的绝缘状况对确保稳定供电至关重要。

FDS：简单、无损的检测技术

频域介电谱（FDS）测量技术是一种通过测量不同频率的介损值，结合数学模型对绝缘纸和绝缘液体进行定量分析的技术。

自1990年问世以来，其在老化评估和缺陷预判方面的独特优势得到了国内外众多专家的认可，各国陆续颁布了一系列*标准与行业标准。在我国，QCSG 1206010-2019《油纸电容型套管频域介电谱测试导则（试行）》中也对此做出了规定。

绝缘状态的变化会显著影响FDS曲线，因此，通过从FDS曲线中提取特征参数来表征绝缘状态的变化，已成为评估变压器绝缘状况的有效手段。

频域介电谱技术具备测试简便、无损、信息量丰富的优势，可以显著提高设备运行的可靠性和运维的经济性。

通过现场试验，成功交付

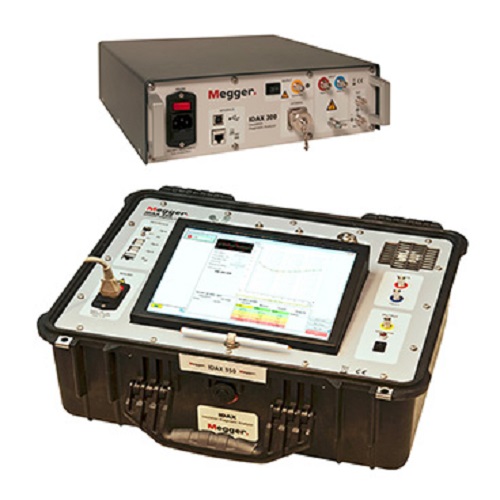

IDAX是一台基于介电频率响应技术（DFR），有时也称作频域介电谱（FDS）的革命性绝缘诊断仪器，主要可以测量变压器、套管绝缘系统的水分含量和老化程度。通过测量电力设备的绝缘在0.1mHz-10kHz频率下的电容和介损值，利用模型对测量结果进行分析，可以准确判断变压器、套管绝缘系统的“健康状况”。
