MGA5+移动式烟气分析仪操作手册

一．MGA5+烟气分析仪连接

MGA5+烟气分析仪电源：仪器两个部分单独连接220VAC市电，连接后市电后，打开开关按键，仪器开机。

MGA5+烟气分析仪连接仪器之间的气路：两根黑色软管，分别连接gas in1---gas out1和gas in2---gas out2,两根管带不同的连接头，连接头内径不同，不会误插。

MGA5+烟气分析仪建立两仪器之间的通讯：仪器提供了一根RS485线，两头一公一母，仪器上标示了RS485。

MGA5+烟气分析仪连接采样部件：包括采样管线连接到主机、采样手柄连接到加热管线、采样探管连接到采样手柄。加热管线气路采用卡接头与仪器和采样手柄连接。电气部分通过插头连接。

二．MGA5+移动式烟气分析仪正常测量

 MGA5+烟气分析仪开机后分别进入仪器自检、仪器预热和零点校准，然后进入测试见面。这个过程需要按两次“ON”键（电源键），界面如下：

自检界面，仪器自检成功，所有“！”号消失，按ON”键（电源键）进入下一界面。如果自检发现问题，“！”号始终存在，并不能进入下一个界面。如果出现该现象，请给MRU中国区服务中心联系，描述“！”号前的名称。

开机预热时间大概在40分钟左右。

进入测试界面后，*可以开始测试了。将探管放进烟道（烟囱），测试数据开始变化。

三．MGA5+移动式烟气分析仪其他常用功能

3.1．MGA5+烟气分析仪设置时间/日期

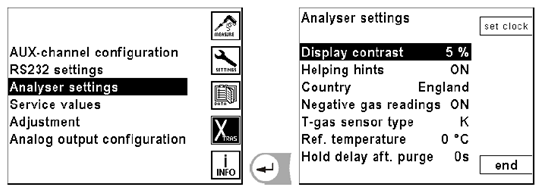

按F4进入如下界面，选择Analyser setting ,确认后进入，在右上角可以看到时间设置标示，按边上按键后，进入时间设置界面。

3.2．MGA5+烟气分析仪设置测量程序

目的：调整显示界面参数排列。共有4个程序，满足4个不同的用户

在测量界面按F2，显示如下界面，在右图中选择DISPLAY按钮，可以进入显示页面调整界面。

调整方式：上下键移到需要调整参数的位置，左右键改变参数名称，直到你想在该位置显示的参数出现，移动上下键，修改下一个参数。修改完后按ESC退出尽可。

3.3．MGA5+烟气分析仪Reset to zero (归零)

在MGA5+进入测试状态后，如果有一段时间没进行测试，或马上要进行的测试离上次测试的时间间隔了很长一段时间。请对仪器做一次归零。

归零是MGA5+抽取新鲜空气对仪器的零点重新做一个调整，仪器默认空气中O2为20.96%，其他气体为零。仪器通过零点校准气路走气，采样部分不用从烟道内抽出。

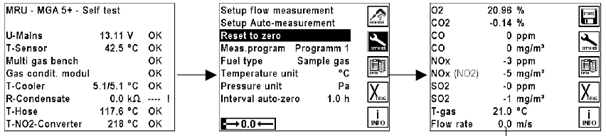

按F2，显示右图，选择RESET TO ZERO，确认。

归零时间大概为5分钟。

3.4．MGA5+烟气分析仪自动测量程序

该功能用于按设置的时间间隔自动存储数据，也可以选择mean values平均值或瞬时值存储。

DURATION 测试持续时间，*大为unlimited无时间限制，数据如果多，后数据覆盖前数据。

INTERVAL :时间间隔，如果要配置自动打印机，时间要10分钟以上。

ON为开启该功能。

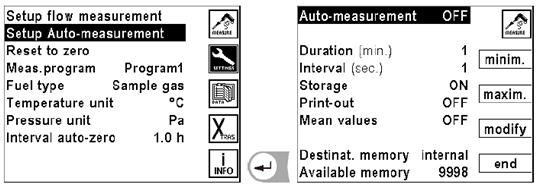

 从测量菜单按F2进入该功能选择界面，如下。

3.5．MGA5+烟气分析仪数据存储和数据查看

在测量时，可以存储当前测量数据，按F1。

在自动测量时，自动存储数据。

*直接的查看存储的数据方式：

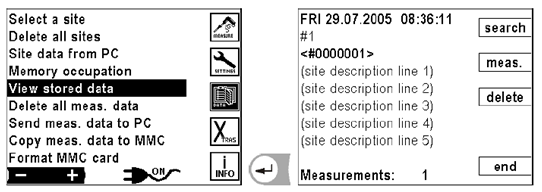

在测量界面按F3，选择VIEW STORED DATA，在如下有图中可以看到标记有时间的存储数据，按左右键选择你存储的时间，按MEAS键*可以显示存储的数据。

当然，你也可以将所有数据发到PC机上查看。

3.6．MGA5+烟气分析仪流量测量

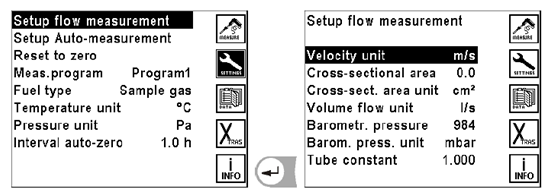

在MGA5+测量界面按F2进入。该菜单可以设置流速单位，烟道横截面面积（用于计算体积流量），体积流量单位，以及皮托管系数。

测量流速时，需要配合采样探管得到烟气温度，大气压力是仪器实际测量的。

3.7．MGA5+烟气分析仪常用操作

以下工作需要在分析仪器上操作。

1．MGA5+的校准  operation –calibaration ---manual calibration ---分别校准零点、跨度和仪器自带校准气室

2．用MGA5+自带的校准气室查看仪器的测量

Maintenance---basic setting—measure cal.cell

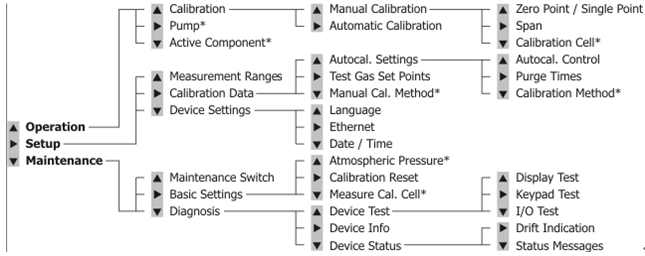

 整个分析主机的菜单流程如下：

3.8．MRU on –line view软件使用

MGA5+软件安装后，做以下操作：

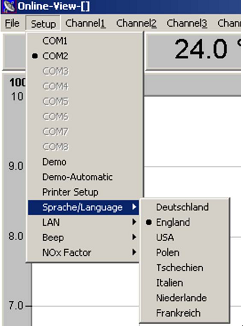

1．MGA5+选择语言

2．MGA5+选择COM口，根据具体计算机而定，可以一个口一个口尝试，选择一个口，按START，如果有数据传输过来，说明口正确。

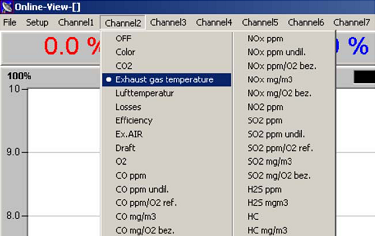

3．MGA5+设置通道名称

软件可以选择8个通道，每个通道可以设置不同的参数

4．MGA5+显示方式选择

    根据你的习惯，可以选择不同的显示模式，常用LIST方式

5．开始测量，按START开始接受数据。

6．MGA5+文件存储

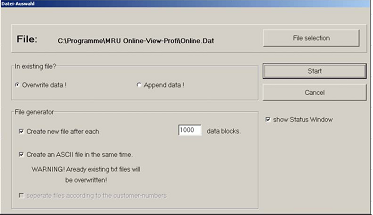

    在测试开始时，建立一个文件，也可以在测试结束后，存储。如果以LIST显示，在*下面，显示有SAVE FILE，点击后可以存储为EXCEL文件。

7．将MGA5+存储的数据发送到软件上

    在软件FILE栏内选择Transfer data from device，先建立一个文件名----按START，开始----仪器提醒The data transfer has to started at the measuring decvice.-----在主机上按下图操作，点START。

四．MGA5+移动式烟气分析仪使用注意事项以及日常维护

1．MGA5+烟气分析仪配置有加热采样管线和采样手柄，应注意以下问题：

加热管线在仪器箱内放置时，不能硬折，避免管内加热丝出现损伤，这样会出现局部电阻增加，导致工作时局部温度很高

测试时加热管线尽量拉直，不要出现盘在一起或叠加在一起，这样可能导致叠加部分温度过高，烧毁保护护套

采样受柄内部温度为180度，请带上防护套，防止烫伤

2．经常检查过滤器

采样手柄内有玻璃绒过滤器，仪器使用几次以后，应拆开检查一下存灰量，如果存灰量大，需要更换。如果只是清洗玻璃绒，可以里面用新的玻璃绒，前端用旧的玻璃绒

 仪器上面的精细过滤器为白色，如果颜色变深了，需要更换。具体可以看端面黑色渗透到什么程度。

3．MGA5+测试结束，采样探管从烟道取出后，建议保持开机状态5分钟以上。目的是用新鲜空气置换采样管路内的水汽和高浓度的气体，残存水汽在环境温度下可能冷凝，溶解了腐蚀性气体的冷凝水会腐蚀金属部件；高浓度的气体残留，会影响传感器的使用寿命。

4．MGA5+如果长期不用，至少2个月开机一次，并给内部电池充满电。

5．MGA5+ 1年需校准一次，如果使用频次高，建议半年校准一次。
