局放仪百科

局部放电检测仪是检测设备局部放电的仪器。在发电机、电动机、电控柜、高压输电线、埋地管线、变压器等带电设备的运行过程中有时会因为设备制造或环境问题出现放电现象，这种现象一般无害。但是如果放电部位长期耐受电压*会在表面或内部产生裂纹，裂纹不断扩大将造成严重的电力事故。因此检测设备的局部放电*成了电力部门的一项例行工作。局部放电时，在设备的表面或内部会产生超声波、微波、异常电流等信号，因此可以通过检测这些物理量检测局部放电。

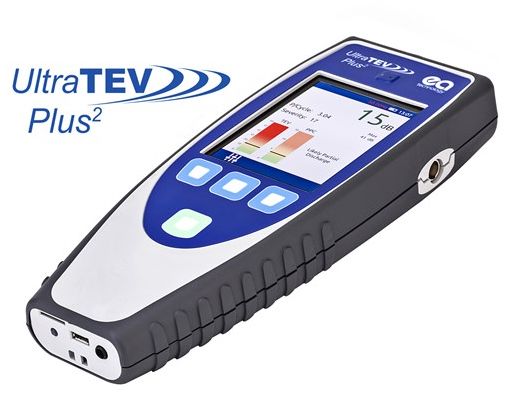

局部放电检测仪分为三种，一种是*简单的巡检仪，这种类型的仪器功能*少，只能够定位局部放电，当电力系统出现异常或定期巡检时使用。巡检仪大多是便携仪器，需要检查人员操作，逐步排查局部放电的位置。巡检仪大多采用超声波探头，可以不经过电气连接检测局部放电。

当检查到局部放电的位置以后*要进行详细分析，局部放电分析仪*是用来进行此项工作的。局部放电分析仪可以收集局部放电信号，绘制波形图，并使用内置软件对波形进行分析，分离出正常电信号、局部放电信号和噪声。的检测人员可以从这些信号中计算出局部放电的类型和维护方法。分析仪可以采用多种方式获得局部放电信号，大多数分析仪使用直接连接或感应连接法收集信号，有些仪器也通过超声波收集信号。

得知局部放电类型并检修后，需要对容易产生局部放电的部位进行在线监测，在线监测的数据能够及时传输到中央控制室，从而让操作人员对电力系统的运行情况有一个清晰的认识。这时*需要使用局部放电在线监测仪，在线仪器的功能与分析仪大致相同，只多了能够汇聚传输数据的功能。其实大多数分析仪和在线监测仪收集信号的能力比较相似，区别只在对信号的处理上。信号处理能力强的能够*分辨正常信号、局部放电信号和噪声，但是处理能力弱的可能会使噪声和局放信号混杂在仪器，对分析造成极大困难。更进一步，信号处理能力再强一些的，能够自动区分局放起因，让没有经验的人也能轻松识别局放故障原因。
