红外热像仪在冶金行业中的应用

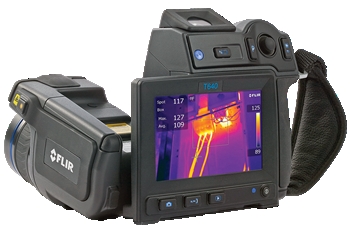

爱仪器仪表网为您提供多种型号的红外热像仪，其中包括T335红外热像仪、IRI4010红外热像仪、P620红外热像仪、ti27红外热像仪等，为您提供您所需要的仪器，货源充足，价格便宜，欢迎您前来采购!

冶金生产型企业不仅与温度有非常紧密关系，同时它也是系统综合性的企业，除了正常的专用冶金设备外，如冶金窑炉，还有诸如电力，电器和原料化工等辅助性的设备。这些关键的设备一旦发生故障，不仅经济上损失是巨大的，也容易造成人员的伤害，因此利用红外成像技术对设备进行检测，了解和掌握设备使用过程的状态，对于及早发现问题查明原因，保证安全的生产运营、延长设备的使用寿命有着重要的意义。

在冶金行业中，红外诊断技术通常用于以下方面：

1、通过状态的监控，合理安排大修，并提高设备寿命;

2、降低热损耗，节约能源;

3、通过对热像图像的分析，对现有工艺进行改进。

一、高炉内衬水冷壁缺陷的检测与诊断

有的热像仪可对高炉表面进行分区块的检测，对得到的热像图进行温度分布分析。如在没有冷却器存在的部位，通过炉表面温度的不同变化，可以直接判断有无内衬缺陷。如果某部位拍摄的热图比温度持续上升，可以认定炉内衬已有损坏侵蚀;对于有冷却器存在的部位，可以依据热图分析表面温度分布情况，找出相对温升高的部位，判断冷却壁损坏或炉内衬缺陷。

二、高炉炉瘤的诊断

高炉炉瘤采用红外热像检测是比较直接快捷的方法。首先将需要检测表面划区域进行检测，记录炉皮各没一小块的温度分布，通过综合分析各层低温区域，从而可初步诊断出是否结瘤以及结瘤的部位。

三、热风炉

使用红外热像仪对热风炉进行检测，一般分为二个部分，一个是炉身，另一个是炉顶，并注意检测球顶与柱体交接部位。诊断将会变得非常简单，拍摄的热图中高温过热部位即对应耐火内衬的缺陷。铝板点焊机

四、钢水包、铁水包

还可以使用红外热像仪拍摄热图像来诊断钢水包、铁水包内衬的腐蚀程度，以及在烤包过程中的状态来寻求合理的升温速度、烤包时间。

五、转炉

转炉结构仅仅有炉皮和炉衬，没有冷却部分。用红外热像仪对转炉表皮拍摄热图后，通过分析其表面温度，非常直接*可判断炉衬的侵蚀损坏程度。

六、回转窑

通过红外热像仪对回转窑窑体进行检测，根据热像图上高温异常部分，可以立即诊断该高温对应部分的内衬存在缺陷，温度越高，其对应的缺陷越严重。

除此之外，冶金业还可以采用热像仪对厂内用电设备，如变压器、变电室开关接点和电缆等电气设备连接点进行检测;对大量机械传动装置，风机马达轴承的检测;测定钢芯温度及验证钢锭液率情况，降低能源及材料的消耗，提高钢锭的质量。
