奥地利 B2 HVA120杆塔上66kV电缆耐压介损局放测试

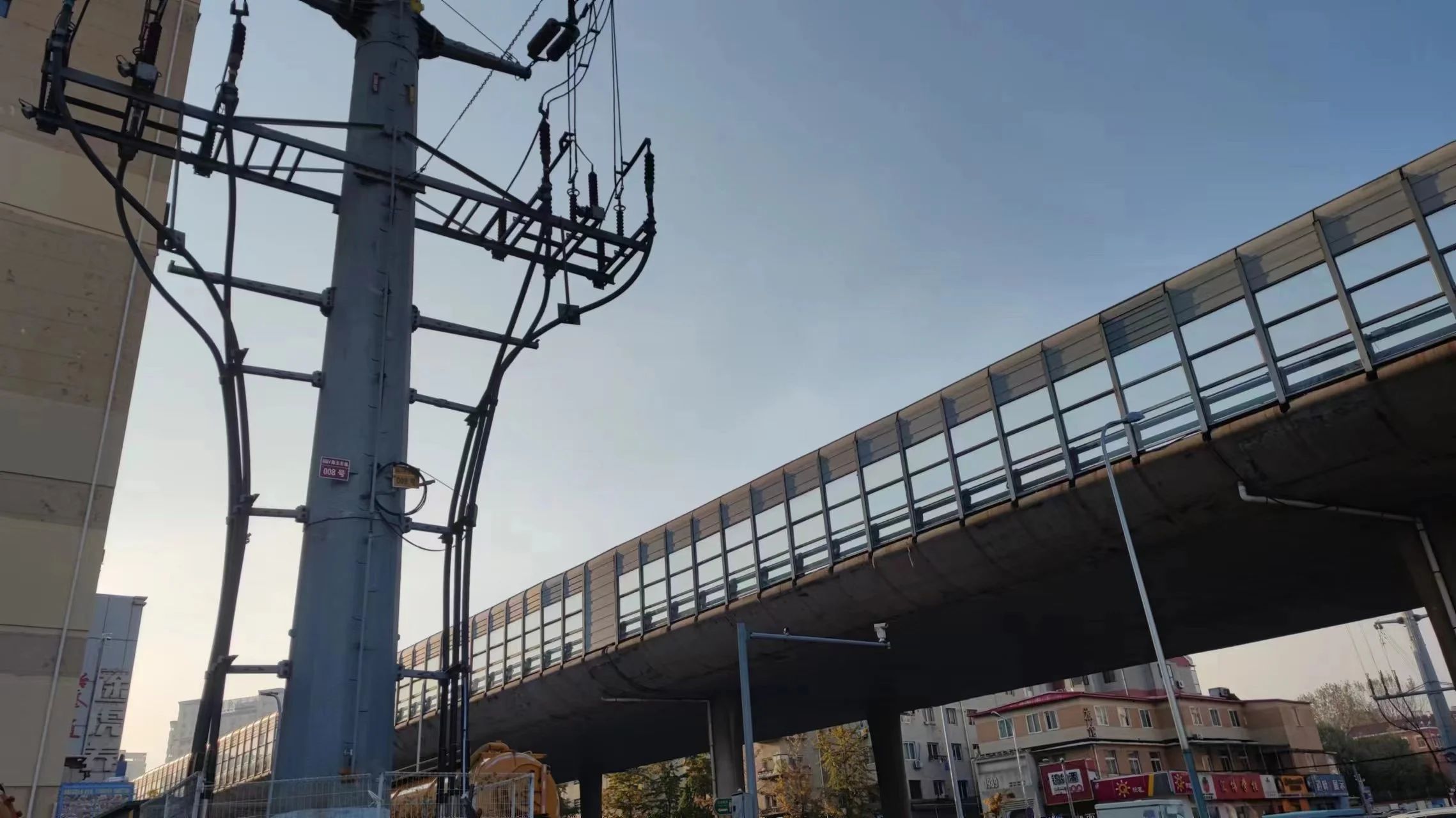

北京康高特仪器设备导读：11月14日，大连供电公司海玉线杆塔上66kV电缆耐压、介损、局放测试,奥地利 B2 HVA120 VLF超高压测试仪助力检测。

耐压测试

因国内没有对66kV电缆的超低频耐压测试规程，考虑到电缆的使用年限与本次实验目的，对电缆实行1倍U0电压（50kVrms）下5min超低频耐压试验。

测试结论：

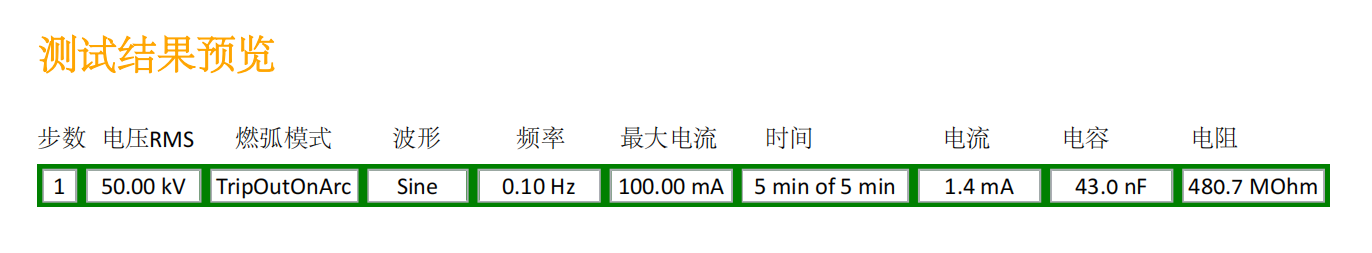

★A相和B相均通过超低频耐压测试，具体测试结果参见上表。

介损测试

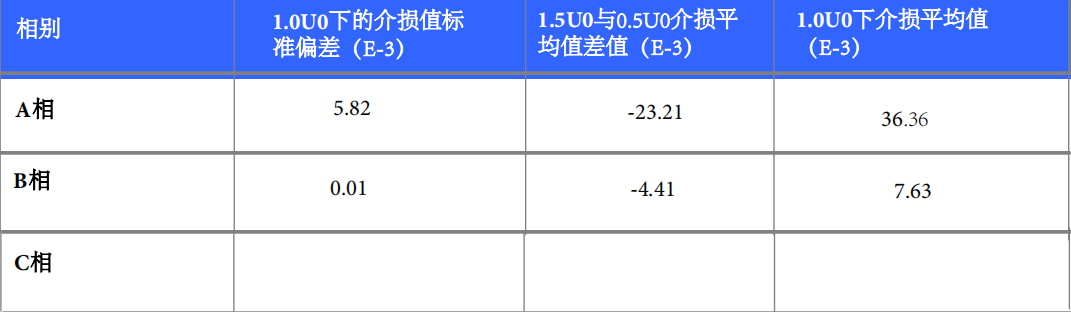

对66kV电缆A相、B相进行测试，U0为50kV。因时间原因，未对C相进行介损测试。

由于国内目前没有66kV电缆超低频介损测试标准，仅参考《Q/GDW 11838—2018配电电缆线路试验规程》中的介损要求进行分析判断。

测试结论：

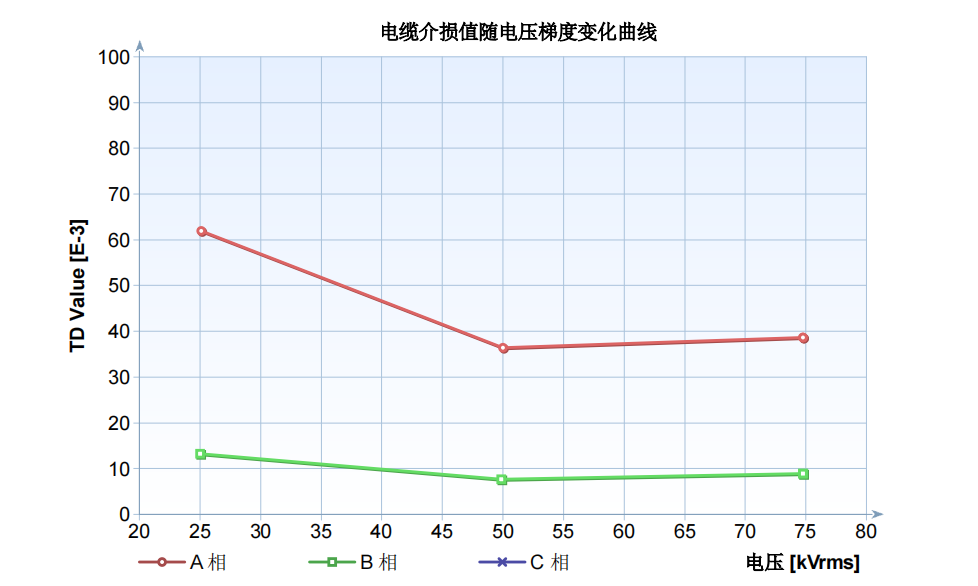

★根据电缆介损测试结果，得到电缆介损值随电压梯度变化曲线。可见A相和B相曲线呈“√”号形状，是典型的受潮特征变向。且A相进水情况比B相严重。

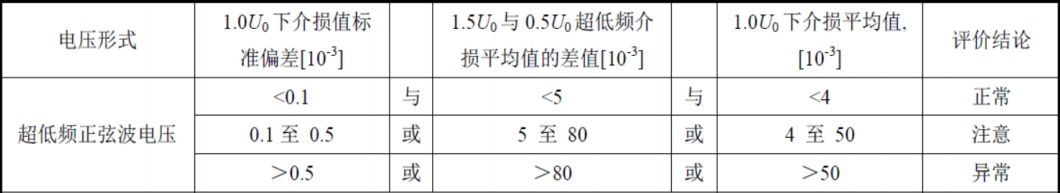

★参考《Q/GDW 11838—2018配电电缆线路试验规程》中的介损要求进行分析判断，得出A相处于异常档，B相处于注意档。建议缩短测试周期，观察介损变化趋势。若趋势增加明显，可利用频谱阻抗法类仪器进一步分析。

局放测试

对66kV电缆进行测试，U0为50kV。本次测试采用*大电压1.5倍U0电压进行测试。因原装测试因线太短的原因，本次测试选用了延长线。

测试结论：

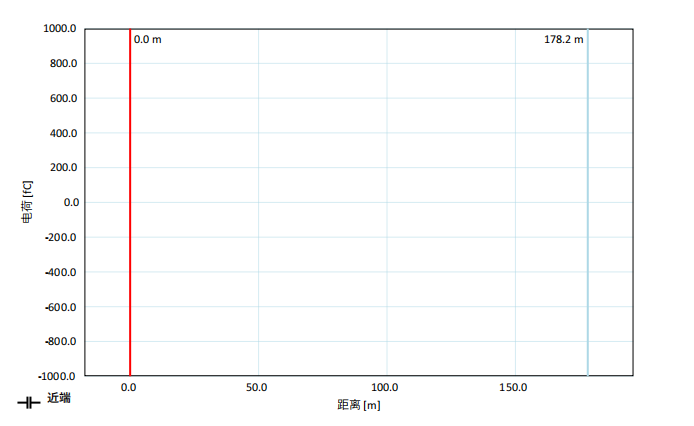

★根据电缆超低频局放测试结果，电缆A相和B相分别为178.2m和183.6m。

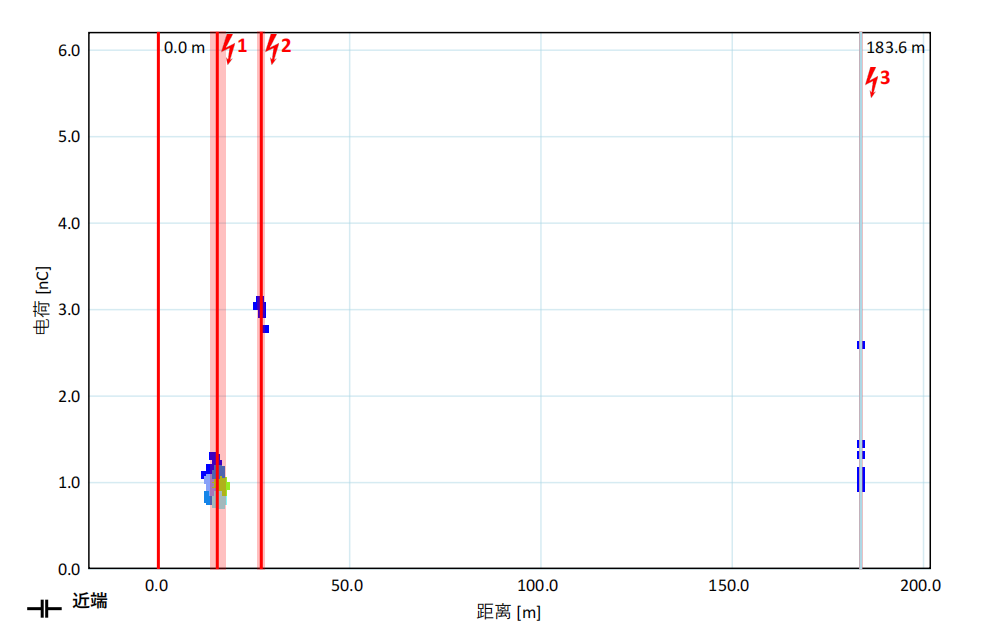

★ A相测试电压加到1.5U0时，未发现放电情况。B相测出三个局放信号，分别对应15.4m，26.9m和183.6m。考虑到延长线的行波速度与正常的66kV电缆行波速度不一致，认为本次三个放电电位分别为测试线和延长线夹子对接处，延长线夹子和电缆连接处，和电缆对端电缆头。

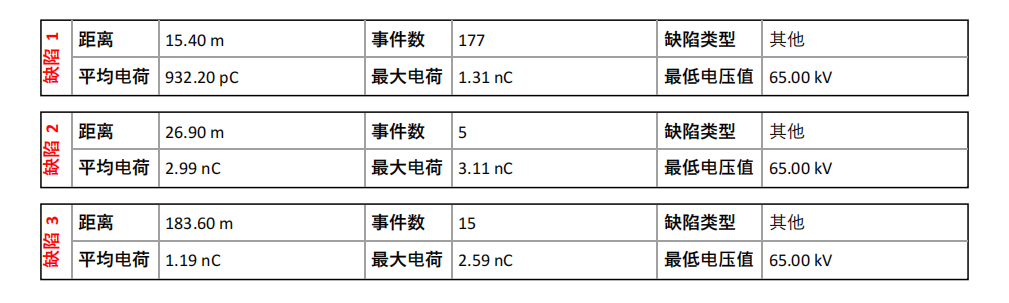

具体放电数据描述见《数据》条目。因国内未有超低频局放测66kV电缆的标准规范，暂依据《IEEE400.3》草案进行判断：5年以上电缆放电起始电压不超过1.15U0（50*1.15=57.5kV）<65kV,局放符合标准要求。
