电气装置的测量原理及实践（一）

电气安装的基本介绍

下图为将要详细探讨的安装方式,显示了建筑中供电网及电气装置的分界线。

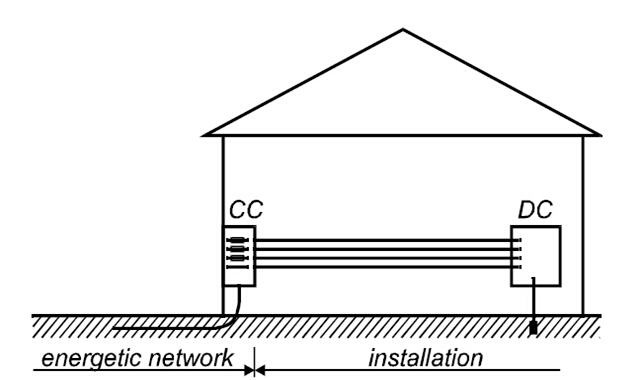

图1供电网及电气装置的分界线

Energetic network供电网

Installation电气装置

CC接线柜

DC配电箱

测量时，一些测量对象为电气装置，当然也包含了一部分的供电系统（例如：供电线路及故障回路阻抗的测量，TN系统接地电阻的测量等）。

电气装置的建设要符合一定的标准。通常情况下，电气装置依照下列方式进行分类：用途，电压形式，接地系统类型等。

1.按照电气装置的用途，分为：

•建筑用低压装置，对地交流电压250V（住宅楼宇，商业楼，住房，学校，公用场所，农村建筑等）

•工业用低压装置，对地交流电压600V或对地直流电压900V（电动驱动装置，机电加工机器，加热系统等）

•安全电压装置，交流50V或直流120V（电话，公共广播系统，天线网络，智能装置，安全系统，语音设备，区域网络，等）

2.按照电压形式，分为：

•交流电装置

•直流电装置

3.按照相关的接地系统（电源变压器中性点，及负载和家电导电部分），可分为：

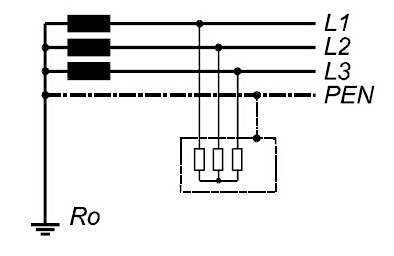

•TN-C系统

1.电源变压器中性点直接接地

2.负载的导电部分（如金属外壳）连接至公共PEN线

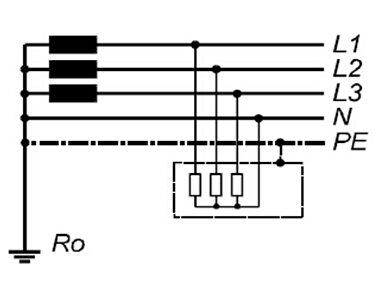

•TN-S系统

1.电源变压器中性点直接接地

2.负载金属外壳连接至PE线

（注意：这里的PE和N线是分开的）

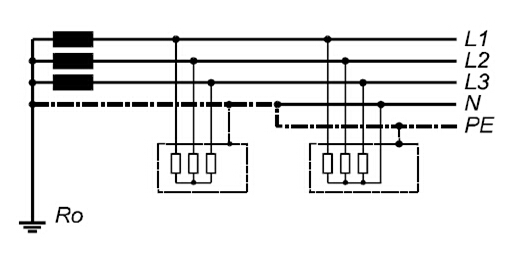

•TN-C-S系统

1.电源变压器中性点直接接地

2.负载金属外壳，部分接PE，部分接PEN

值得注意的是，在TN-C-S系统中，一旦PEN线分开为N线和PE线，则不允许再次连接在一起。

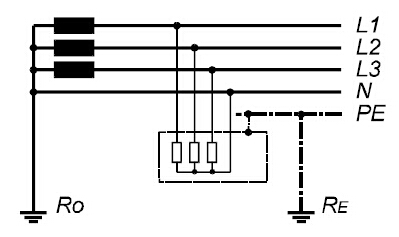

•TT系统

1.电源变压器中性点直接接地

2.负载金属外壳直接接地

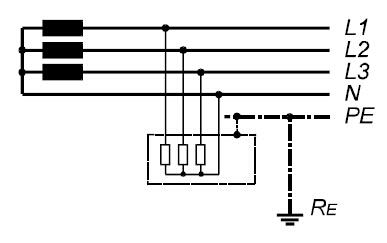

•IT系统

1.电源变压器中性点不接地或经高阻抗接地

2.负载金属外壳直接接地

电气测试中常用的基本描述

•主动导体，是电气装置的可导电部分，例如外壳等，可以被人体触摸。这部分在正常运行情况下不存在电压，是安全的

•被动导体，可以导电，但不是电气装置的一部分（加热系统管道，水管道，空气调节系统的金属部分，建筑构架的金属部分）

•接地体，为导体，与大地相连，确保*接地

•额定电压（Un），电气装置正常工作时的电压

•故障电压（Uf），为主动导体和被动导体之间出现的电压，或连接至主电源的电气装置，接地出现故障。

下图显示了故障电压（Uf），以及其分压接触电压（Uc）和地板/鞋子之间的压降（Us）。

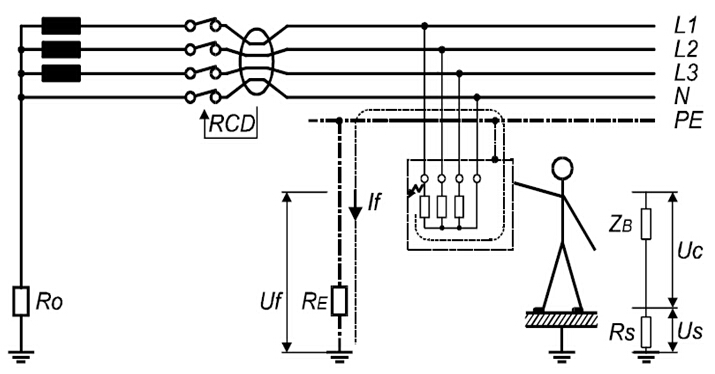

图2负载故障的情况下，Uf，Uc，及Us

ZB......人体阻抗

RS......地板和鞋之间的阻抗

If......故障电流

UC......接触电压

US......地板和鞋之间的压降

Uf......故障电压

Uf＝Us＋Uc＝If×RE(地板材料视为理想接地)

接触电压，为人体接触到主动导体时，施加在人体上的电压。

*大接触电压，为接触电压的*大值，在特定的外部条件下（如地板上有水）可持续存在。

额定负载电流，电气装置正常工作时流经的电流。

故障电流，主线装置发生故障时，流经主动导体并流向大地的电流

漏电流，正常情况下，流经绝缘材料或电容部件至大地的电流

短路电流，短路故障下，流经两不同电位点之间的电流。
