电路接地与供电模块原理解析（二）

作为*后一个案例，这里介绍一个假设的具有机械约束的*终系统。在这样的系统中，用户界面和整体尺寸会给设计带来一些限制。

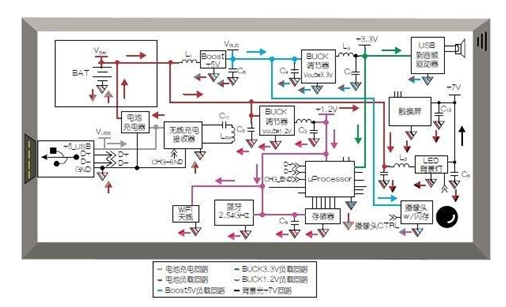

图3典型的移动平板电脑应用模块和布局

图3中的每个电源都被颜色编码以便区分，图中*重要的部分是彩色标识的GND返回电流。因为多个电源是串联的，导致每个*终负载和GND电流被迫以它们被加电时相同的顺序去完成返回路径。例如，电池为BUCK1.2V调节器加电，该调节器为微处理器供电。因此，流经微处理器的电流在返回到电池之前，将直接返回到BUCK1.2V调节器器GND端。如果未能预见到全部的电流回路和电流路径完成的次序，*可能导致电路运行不稳定，或者没有足够的GND电流返回，原因是这些问题没有在电路布局中适当地考虑到并加以控制。

值得注意的是，上述所列出的各例中都假设采用一个单一的GND，并且被画在一个铜平面上，该平面在一个PCB层中为连续和不间断的。此接地平面由电路中所有的模块共享，而不是隔分GND平面，或把它分离为多个子部分，之后使用组件来连接GND平面及控制电流路径。特意的模块布局已经开始得到实施，因为这种方法使用自然的电流流动可以使电路屏蔽免受不需要的GND反弹影响。任何承载电流或电压（正电位）的线路必须要有一个返回路径，而返回路径应尽可能地接近正电位形式的信号，并且会被分配到源信号/电源轨下方的GND平面上。

在理解了电流的流动和*小化电流环路的概念后可以得到一个明显的结论，单点接地方法是PCB设计的理想和*方法，因为它显著减少了元件数量，电路板层数和潜在的辐射：每段线路和模块应该在PCB板上具有尽可能短的返回路径。按照此指导原则，系统设计人员只需要从正确的走线宽度、组件和模块的智能布局等角度来控制PCB设计。他没有必要去检查每一段线路，或搭建多个实验板以获得正确的电源、信号和GND方案。单一、不间断的GND平面层带来的另外一个优点是该平面的连续性允许产生的热量均匀地散布在整个PCB表面，从而实现较低的工作温度。

用于驱动任何电路的任何信号（或电源），必须有适当的路径返回到源头。电路设计人员必须考虑源和接地方案以正确地实现*终的系统方案。在实施阶段考虑负载和负载类型是至关重要的，这样可以使那些引起电压反弹的电流路径得到控制。在GND噪声不影响PCB性能的区域，布局和定位那些电流通路是实现有效和高效电路设计的关键。
