Merytronic Ariadna CI带电低压识别380V配电开关和电缆*新案例

电线电缆识别

在电气装置维护工作中，为满足安全需求，准确识别电线电缆非常重要。一旦错误切断线路，会导致供电错误中断，甚至还会带来触电危险。所以任何场景下都应准确识别电线电缆，为电气设备的维护提供重要支撑。

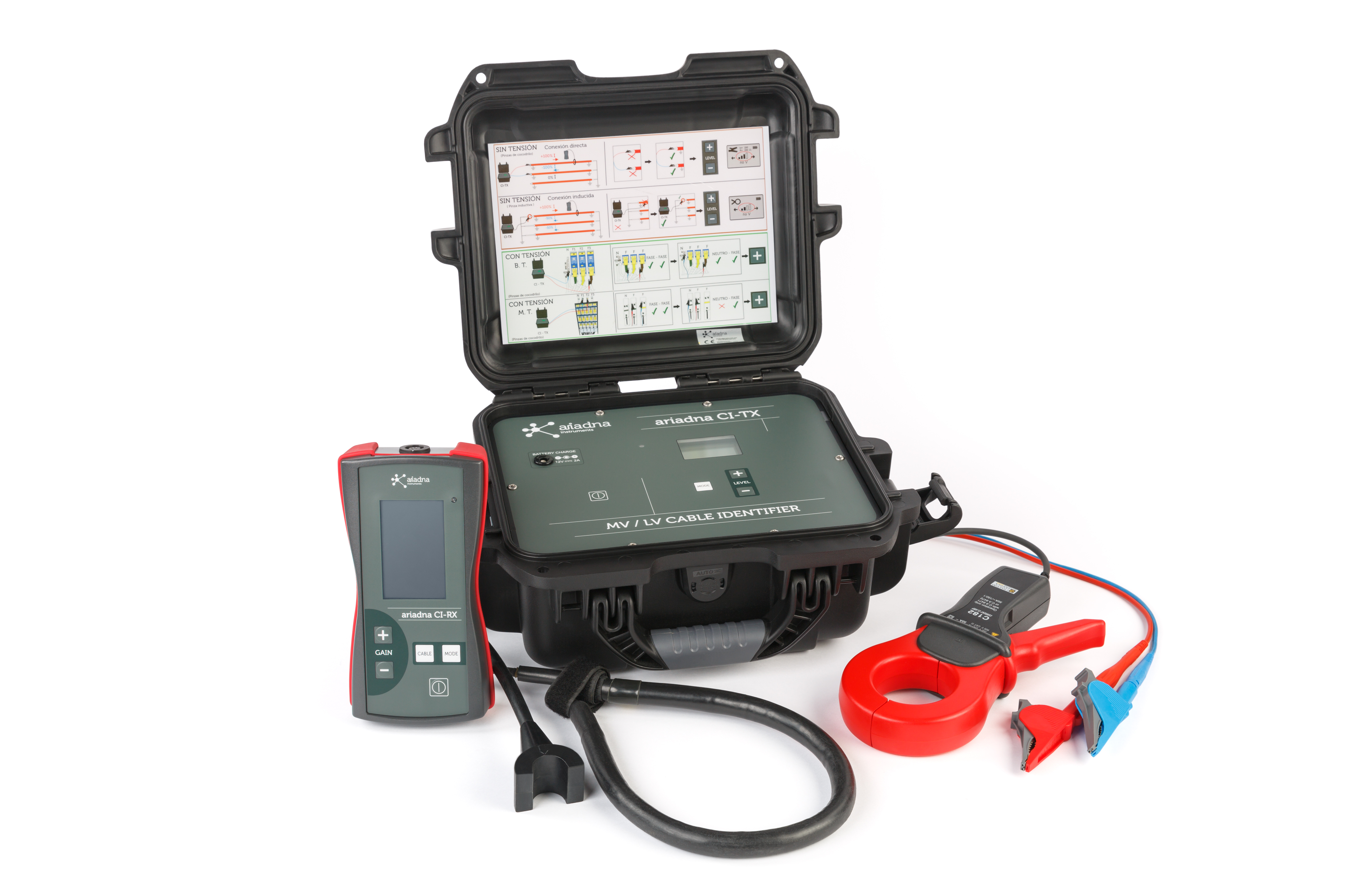

Ariadna CI中压及低压电缆识别仪

Ariadna CI是一款操作非常简单的电缆识别仪。能够帮助用户在各种环境（多导体、电缆沟、检修井、控制面板、架空/埋地电缆）中，识别断电、带电中低压电力电缆。拥有直连法、加强感应法两种施加信号的方法，可应用于单相电缆、三相，或三相加中性导体。测试时，将CI-TX发射机连接到待测低压电缆的终端，开始测量后，仪器从电网中消耗能量，脉冲电流由注入点流经变压器低压侧。CI-RX能够识别低压电缆路径。CI-RX可以适用于任何人可以到达的低压环境。

案例：

•上海交通大学附属瑞金院 •

2023年9月11日，上海交通大学附属瑞金院带电电缆识别检测。

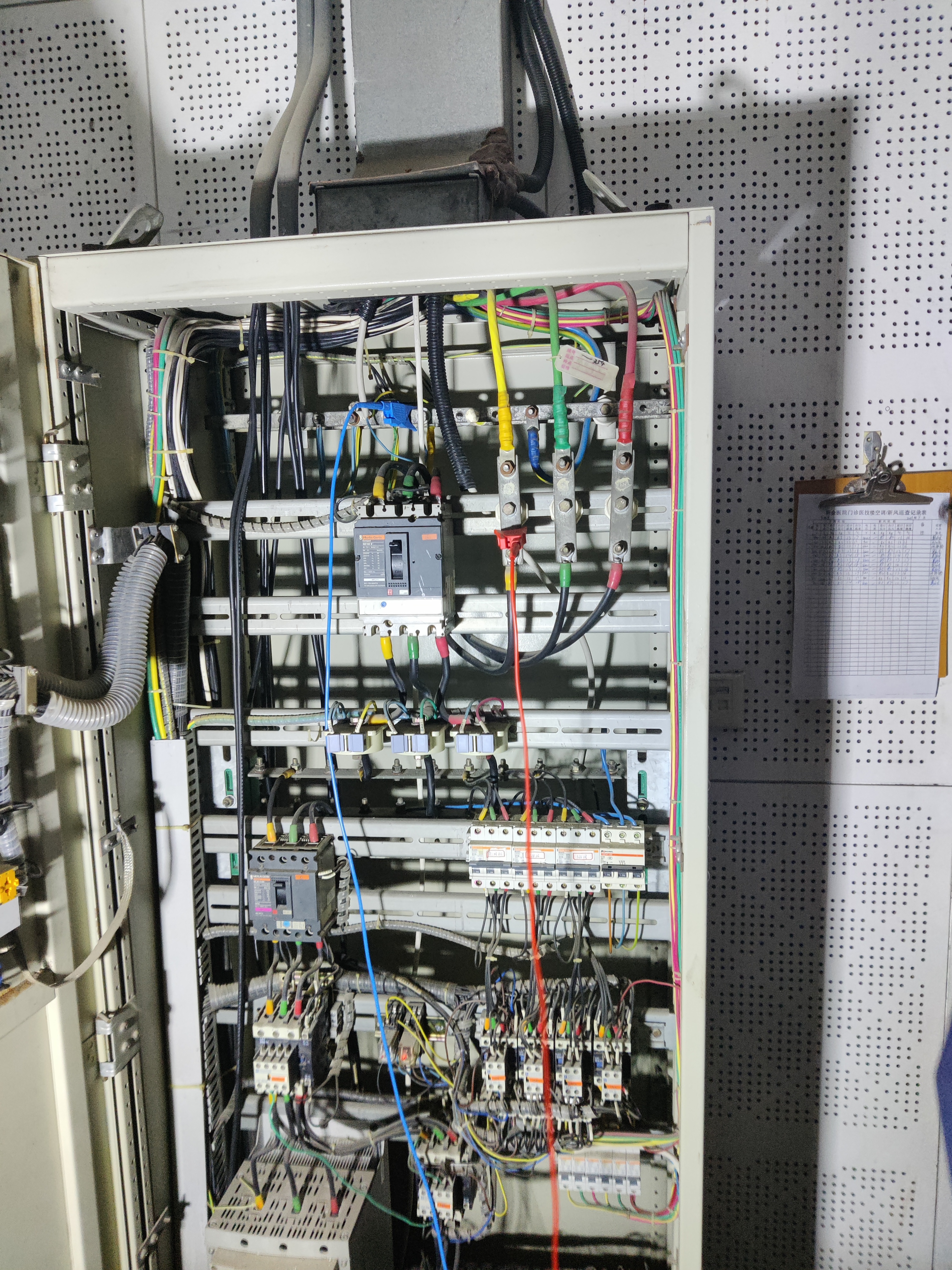

院内部电路多次更新换代，设计更改，致使电路识别模糊，无法正确关断电路进行维护等工作，为了患者以及贵重设备的考虑，使用Merytronic的Ariadna CI对配电柜进行电缆带电识别，以方便准确无误的进行停电维修等工作。

●测试原理

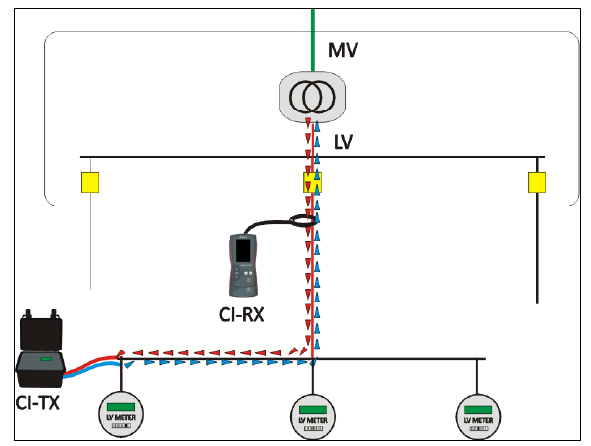

将发射机CI-TX接在待测的终端或负载端，打开发射机，在电路中输入异频脉冲信号，然后使用接收机CI-RX在另一端寻找信号。寻得信号电缆即为该发射机所在回路电缆。

●测试过程

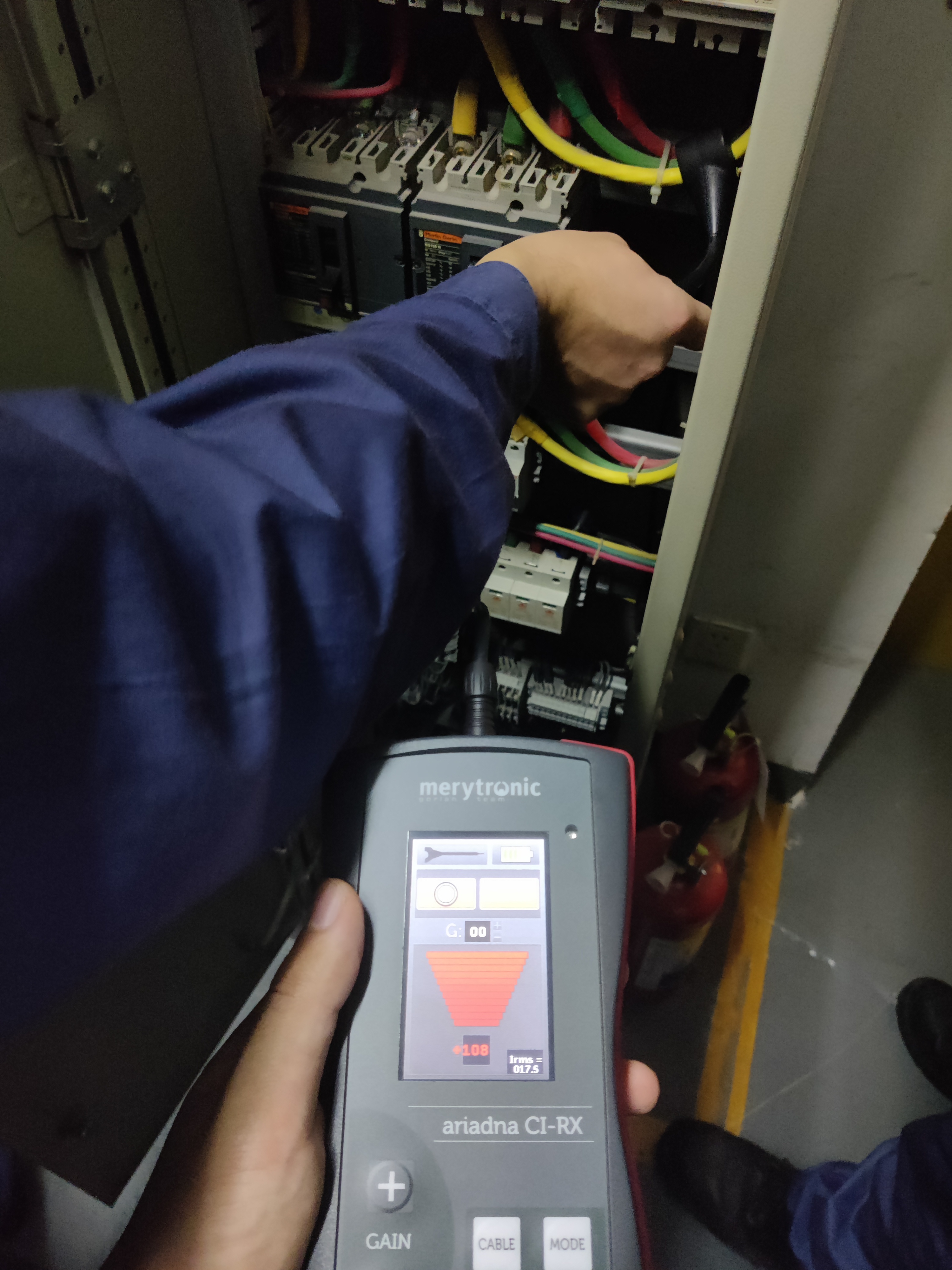

将发射机接在负载端或者开关侧，使用直连法直接将红蓝线接在火火相或者火零相，然后打开设备，输出信号。随后打开接收机，使用合适的探头，选择单芯电缆，低压模式，寻找被测电缆，有红色脉冲信号即为被测电缆。

●测试结论

★有红色脉冲信号出现，成功识别院线路
