超低频和震荡波测试技术在电缆检修中的对比

电力电缆结构复杂，包括外护套，钢铠，主绝缘，线芯，半导体电屏蔽等。在配电电缆用量迅速增长的同时，由于电缆故障导致的大规模停电问题也日益增多，必须建立一套可以有效评估电缆健康状况的检修策略，以降低电缆故障。

在电缆检修中和重要的一项*是局部放电测试，局放在电场的作用下会逐渐升级，*终转化为击穿故障，因此采取局放检测技术十分必要，现在主流的局放检测技术主要分为超低频局放，例如奥地利B2HV，和震荡波局放。

震荡波局放测试

图一

震荡波局放测试主要用于检测电缆的主绝缘、接头和终端的绝缘情况，采用阻尼振荡电压结合局放定位系统进行局放测试。由于其波形与频率接近工频正弦波且作用时间短，所以不会对电缆造成损害。原理图见图1。

B2HV超低频局放检测

B2HV超低频局放检测，何谓超低频，根据IEEE 400.2规定输出频率范围0.1–0.01 Hz便称为超低频。B2HV采用0.1Hz高压发生器产生纯正弦波高压，施加到被测电缆上激发缺陷点的局放，检测系统经耦合电容器分压后接检测阻抗的测量回路，采用脉冲电流法进行局放测量。为何B2HV要采取正弦波呢？首先直流电对电缆损害非常大且不能测介损和局放，同样超低频余弦也不能测局放和介损。B2HV在经过众多研究之后才*终确定。

自2012年以来超低频技术的发展推动了各地的应用，广泛的实践应用又促进了标准的形成：IEEE、IEC等国际标准陆续纳入并推荐配网电缆的超低频介损、局放、耐压的多功能监测式耐压试验（MWT)，B2HV也被各个*广泛应用。据统计，仅在德国市场目前EON公司*有60套以上的B2HV超低频测试设备在使用，仅美国*有超过1000台的B2HV超低频测试设备在使用，荷兰有600套以上的B2HV超低频测试设备在使用，中东地区有200套以上的B2HV超低频测试设备在使用。

上面所列举的各地电网公司很多是从九十年代开始采用包括B2HV在内的众多超低频耐压产品，再到后来的超低频介损、超低频局放，经过长期的对比使用*终选择了B2HV的产品。

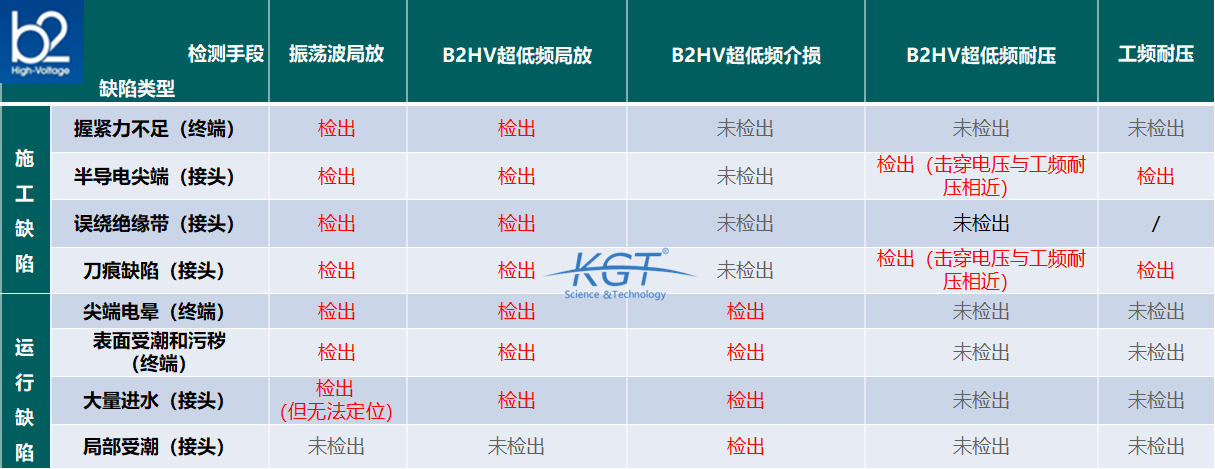

上图为B2HV超低频测试设备与普通震荡波试验设备的相关资料

与变频谐振耐压+振荡波局放+超低频介损（三套电源、三次加压、三套数据）相比集耐压、介损、局放检测为一体的监测式耐压试验，例如B2HV超低频测试设备，获得的数据和信息更全面丰富，可以帮助电力公司更有效的了解配网电缆资产的现状，预测未来的使用年限，防治事故发生，节约经济成本。在使用方面B2HV超低频测试设备也是更加的便捷。
