UR-15电缆宽频阻抗谱缺陷定位仪对220kV输电电缆实现精准缺陷定位！

来源：爱仪器仪表网发布时间：24-06-25 10:51 作者：陆翠翠浏览次数：18 分类：技术文章

北京康高特仪器设备导读：UR-15电缆宽频阻抗谱缺陷定位仪是康高特走自主研发之路以来潜心研制的又一款仪器。可以针对低压配电电缆、无铠电缆、输电电缆、低压直流电缆等多种不同类型电缆进行缺陷定位，包括浸水、高阻、机械损伤、局部老化、断路、短路等。

在测试过程中，仪器会向被测电缆注入高频正弦交流电压信号，这些信号在电缆中传播时，会与非均匀介质相互作用，产生反射电压。通过应用时频转换算法，可以对这些反射电压的频率和幅值进行处理，从而获取电缆各个区域的波阻抗特征。智能定位辅助功能能够直观地指示用户电缆中缺陷的具体位置和严重程度，为故障排查和维护提供重要参考。

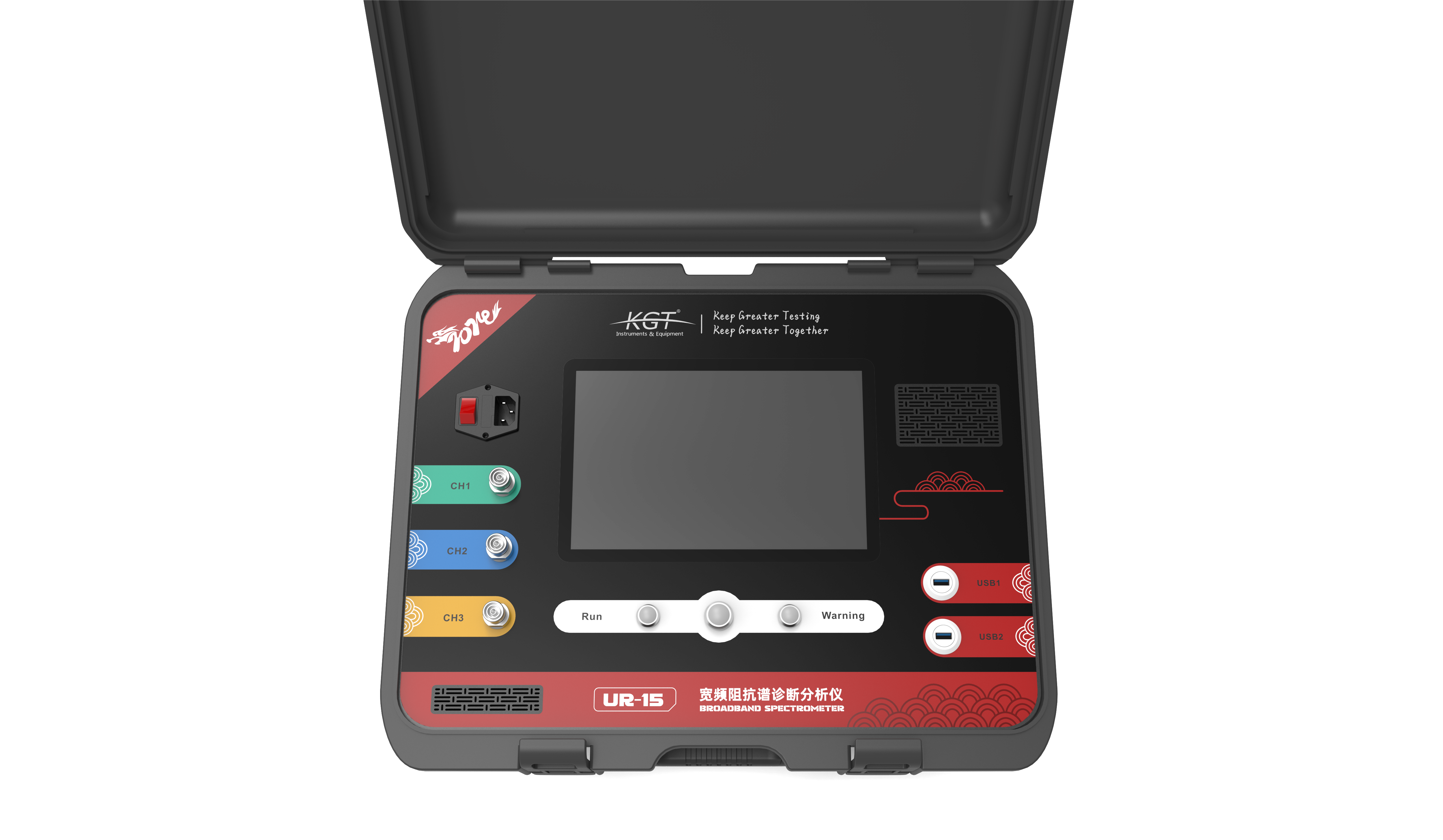

UR-15

案例

• 某220kV输电电缆 •

2024年6月13日，康高特工程师携自研产品UR-15电缆宽频阻抗谱缺陷定位仪赴某省对220kV输电电缆进行了宽频波阻抗试验，被测电缆全长255米。

UR-15 220KV测试

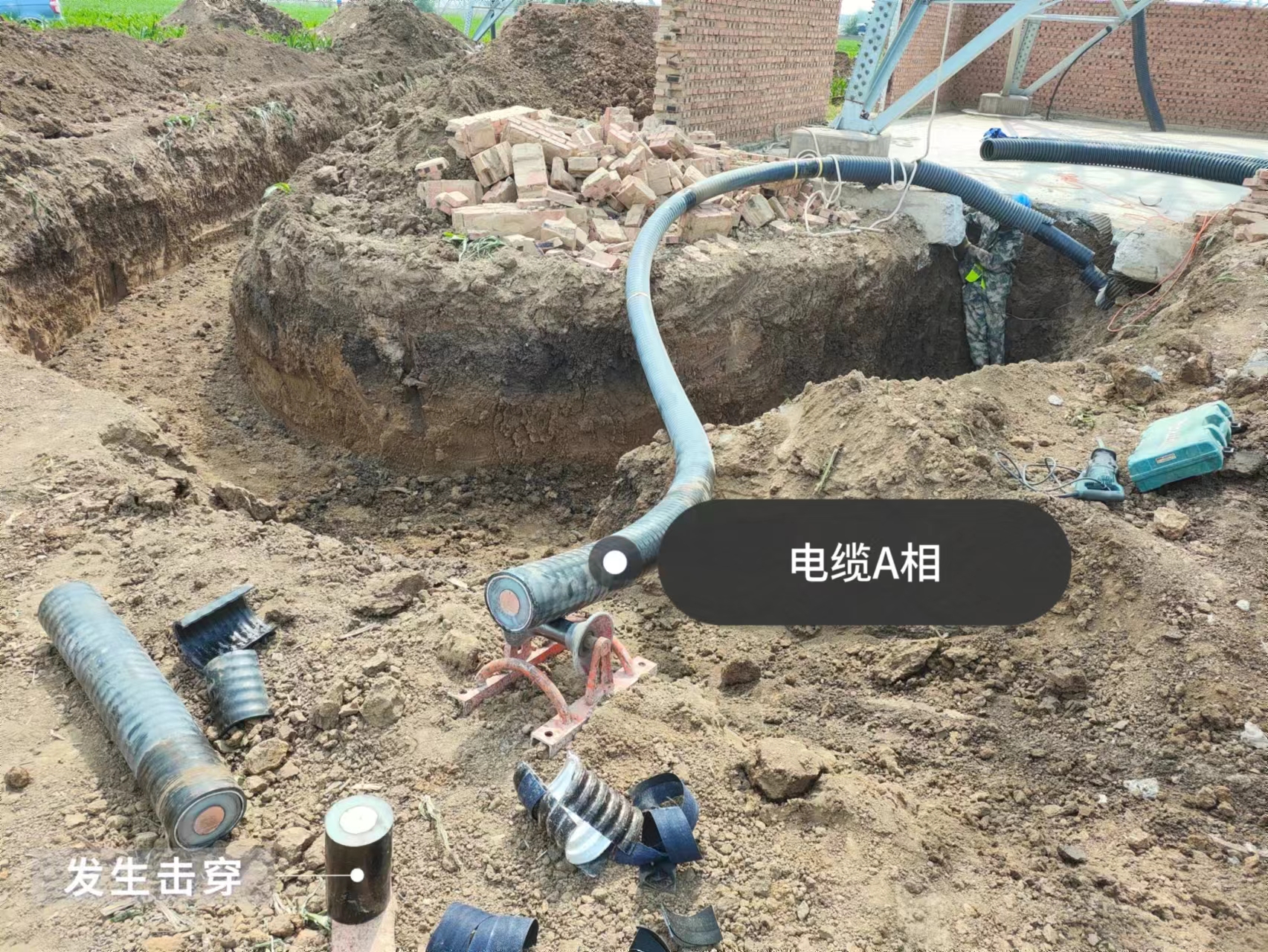

此前，该电缆A相发生击穿，现场已完成相关解体工作。工程师使用UR-15对电缆B相、C相的主绝缘和护套情况进行测试。此次测量采用的频率范围是9kHz-1GHz，动态范围-115dB，扫频点数50000点。

测试结果分析如下：
B相、C相主绝缘通过脉冲响应、脉冲幅值和阶跃响应综合评估状态良好。

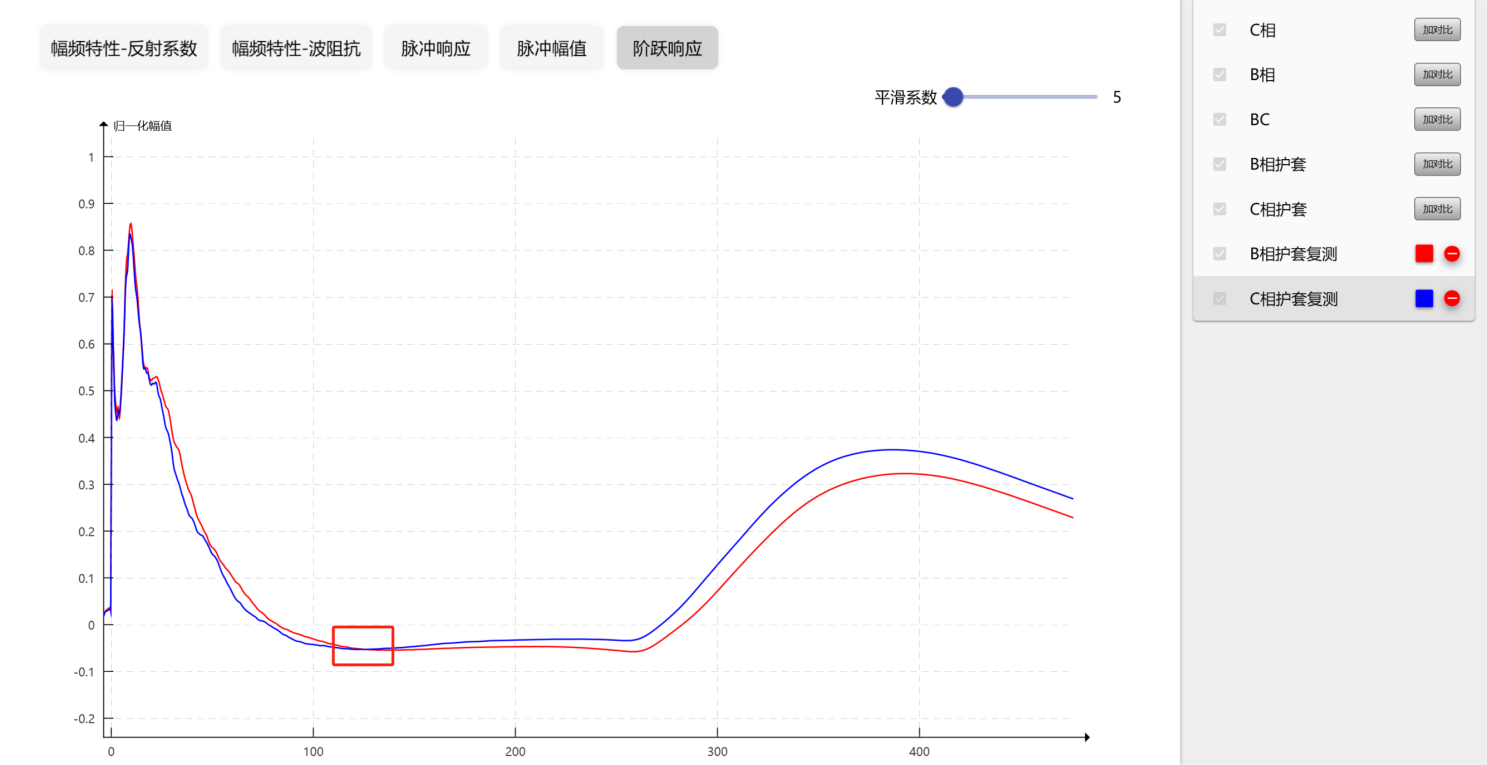

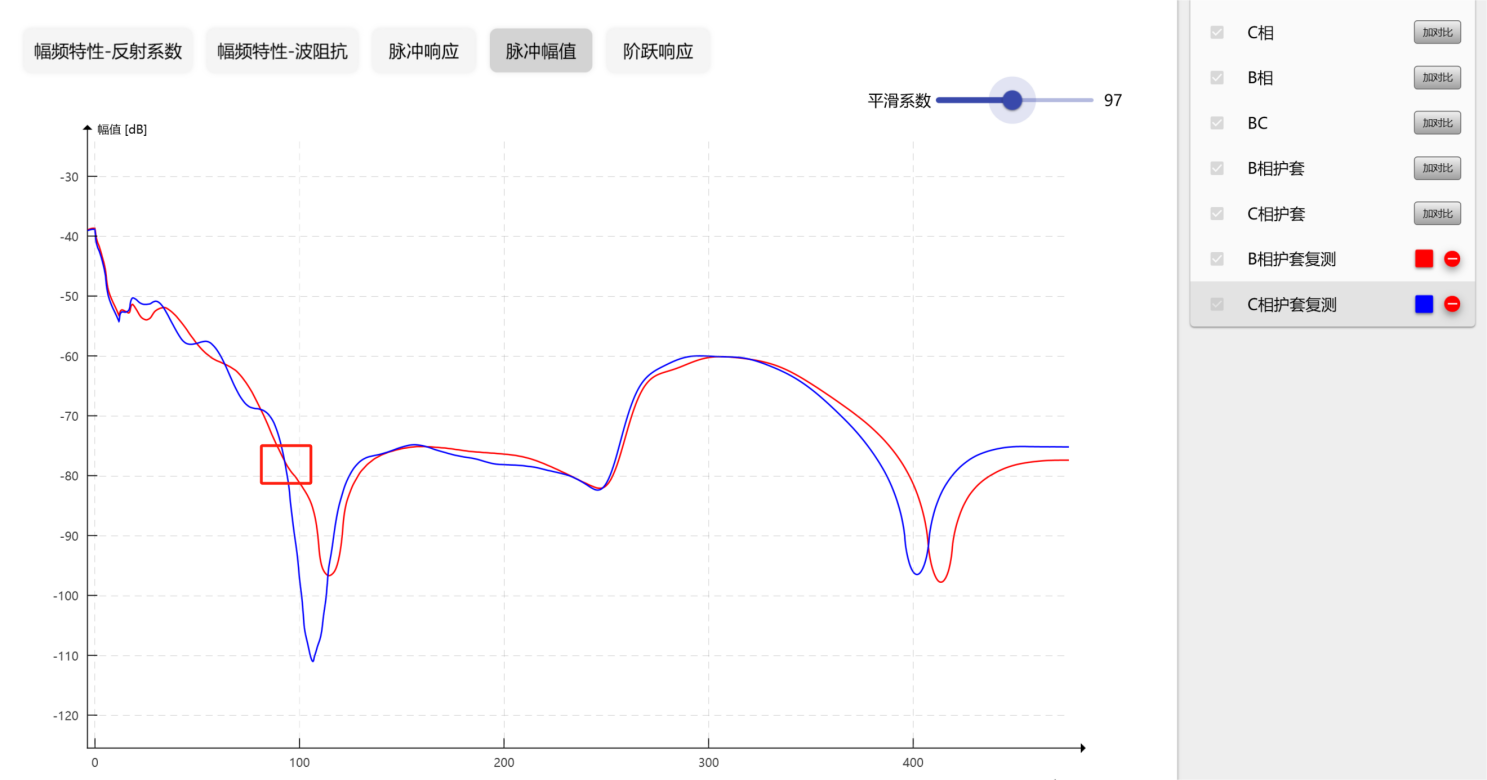

B相外护套在90m处有有明显的阻抗阶跃，首端接线产生的震荡通过提高平滑系数是可以消除掉的，缺陷的特征平滑系数不会消除，且B相长度比C相长，判断有局部特性变化（比如热老化或浸水）。

UR-15

由于首段接线不良好出现了整体偏移，将B相上移判断两项阻抗在95米左右位置发生分离。

由于该220kv电缆端子过高不具备登高测试的实验条件，实际测试现场分别从线芯端子、屏蔽层和接地端通过铜线（15m左右）引下来进行测试，所以实际测试距离需要减去引线长度，*终测算出B相外护套缺陷距离为85.43米。

测试结论：
★后经工作人员实际开挖验证，确认电缆B相85米处出现外护套轻微破损。
