TM1760 110kV变电站GIS断路器双接地动作特性测试

来源：爱仪器仪表网发布时间：23-09-28 14:16 作者：tianzishuo 浏览次数：29 分类：技术文章

TM1760 110kV变电站GIS断路器双接地动作特性测试*新案例

断路器
断路器是变电站中的重要设备，是电网中主要的控制和保护元件，它起着接通和断开电路、切除和隔离故障部分的重要作用。

断路器在系统正常运行情况下通过负荷电流，在系统发生接地或短路故障时，用来开断故障电流，从而*大限度保证站内设备不受故障电流侵害，避免事故进一步扩大，减少负荷损失。因此断路器机械特性试验对于电网安全稳定运行十分重要。

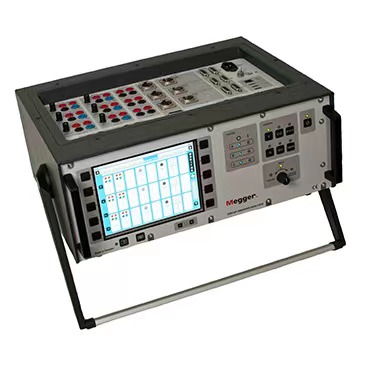

TM1760断路器分析系统

TM1760是一款拥有双接地技术的断路器分析系统，在测试时可以让断路器两端接地，保证测试安全，节省测试时间。仪器所有的输入和输出都可应对高压变电站和工业环境的挑战，能够帮助用户实现高效和可靠的断路器测试。

案例

• 国网龙岩供电局 •

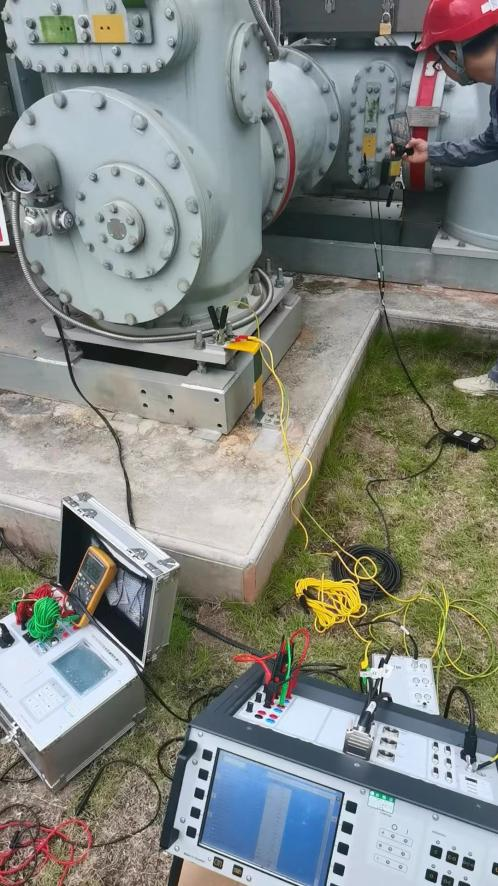

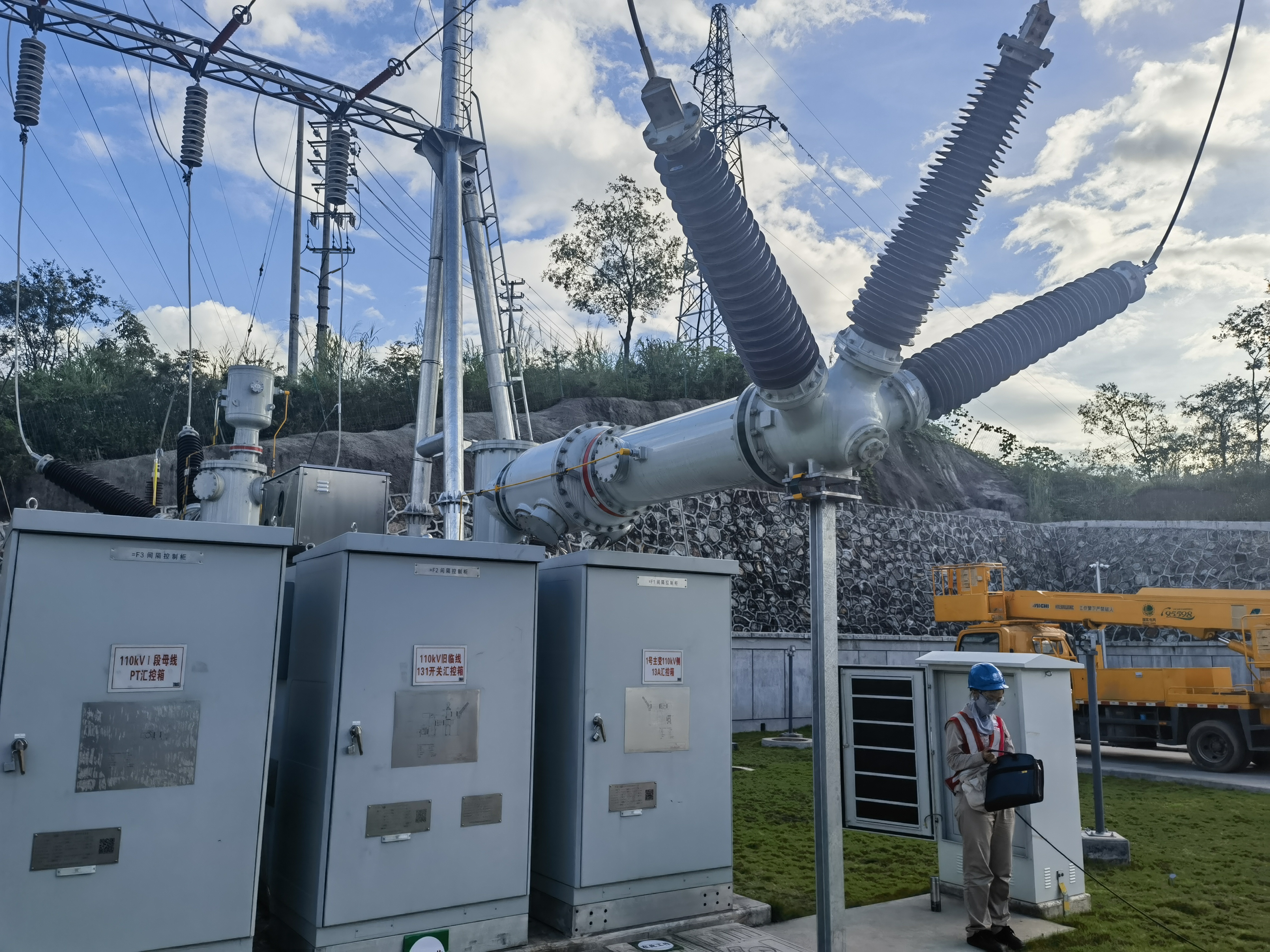

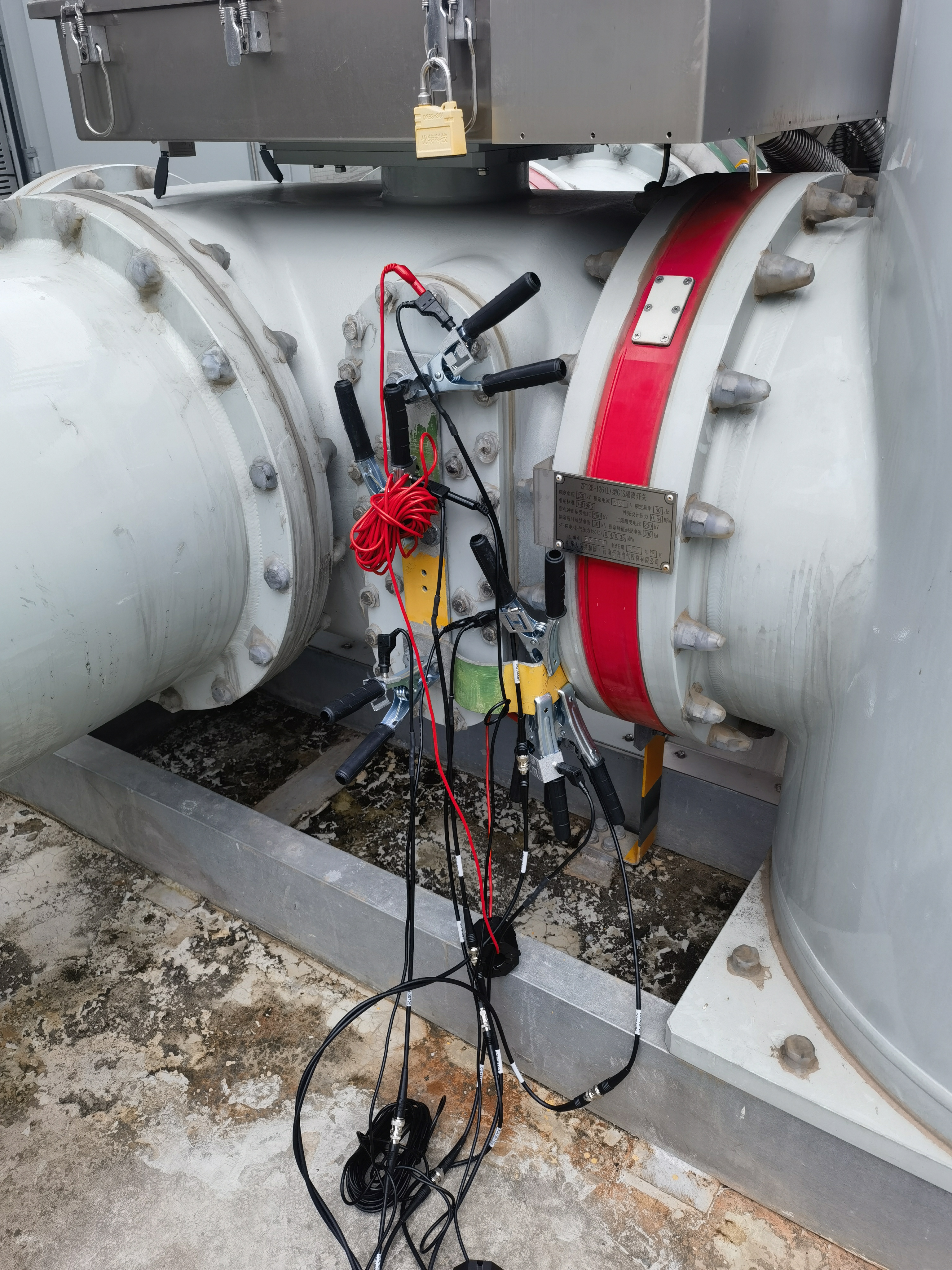

2023年9月12日，国网临城110kV变电站GIS断路器双接地动作特性测试。

国网临城110kV变电站日常检修，需要对GIS断路器进行双接地的动作特性测试，验证断路器的工作状态。

●测试原理：

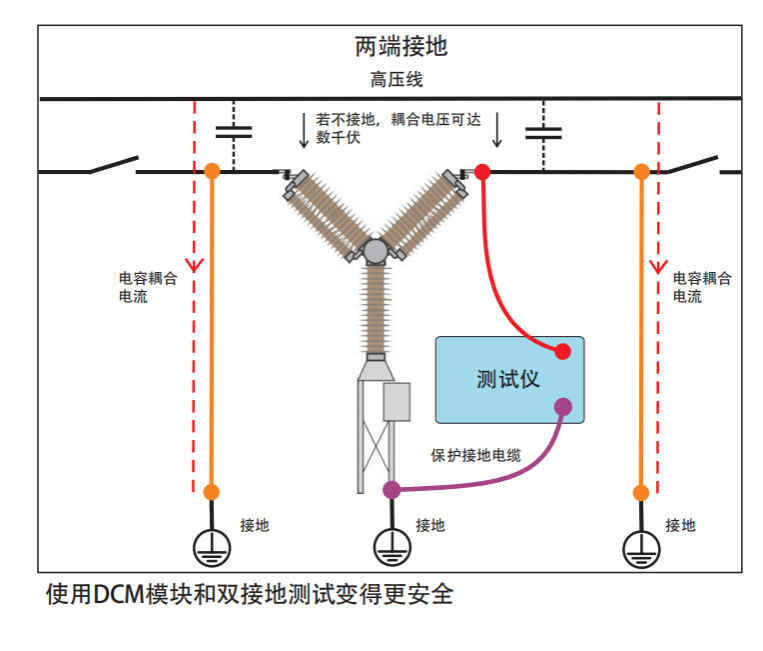

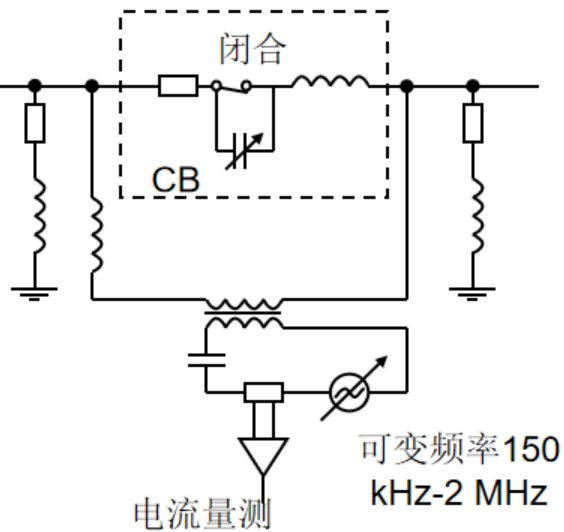

针对GIS双接地测试场景时，DCM（动态电容）测试方法具有无可匹敌的优势。

在此种测试场景下，主回路与接地回路电阻值差值余量仅有几微欧，DRM（动态电阻）方法无法进行有效测试，而DCM（动态电容）方法可以完全匹配GIS测试场景，*测量双接地下的断路器分合闸时间。
