973-SF6——六氟化硫专用露点仪

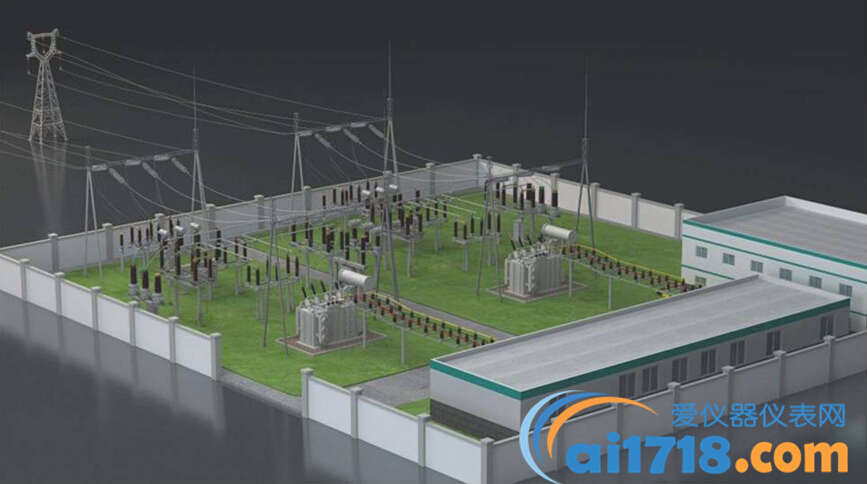

在电力系统高度发展的*，配电成为了电的生产、输送、使用中一个极其重要的环节。配电系统包括变压器及各种高低压电器设备，其中断路器是一种被广泛使用的电器，在配电过程中起到控制与保护作用。

在保护作用这一方面，断路器主要负责切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。其中灭弧介质分为油浸式和六氟化硫式。

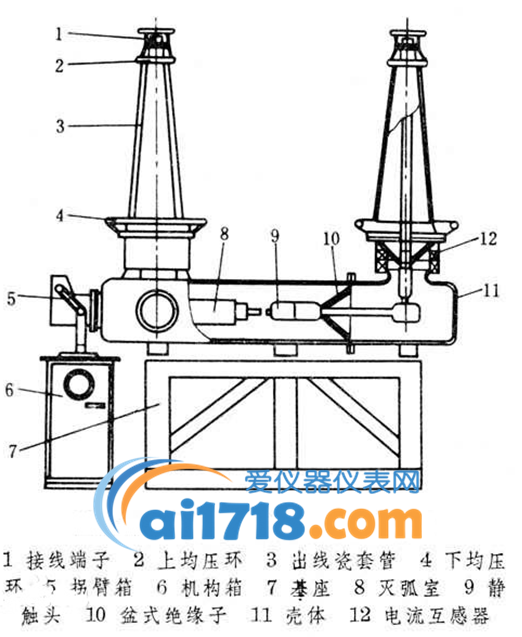

六氟化硫断路器是利用SF6气体为绝缘介质和灭弧介质的无油化开关设备，其绝缘性能和灭弧特性都远远好于油浸式断路器，主要应用于110kV以上的电压等级。六氟化硫断路器中*重要的部分*是六氟化硫SF6，SF6不但拥有无色、无味、无毒、不可燃的特点，*重要的一点*是他拥有优异的冷却电弧特性，可以避免在电弧作用下局部高温的产生。下图*是某SF6断路器结构图。

但是SF6气体中的水分对绝缘会发生一定的影响。当SF6中所含水分超过一定浓度时SF6在200℃以上时*可能产生分解，分解产物中含有氢氟酸（HF），这是一种有强腐蚀性和剧毒的酸类。此外，水分对绝缘也会产生影响，在温度骤降时，水分会冷凝成露水附在绝缘件表面，出现沿面放电事故。因此，在SF6的电气设备中，应严格控制水分的含量。对于SF6中水分含量的测试便需要对SF6的露点进行测量。

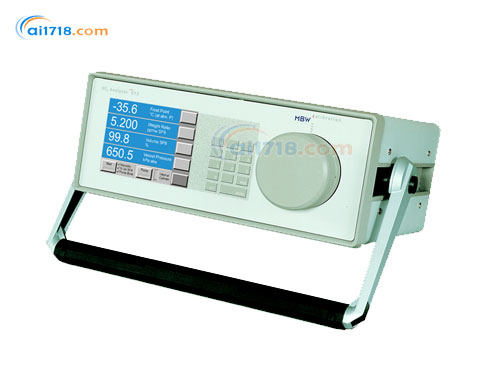

瑞士MBW公司的973-SF6露点仪是一款专门测量SF6的露点仪，专为电力系统设计，973-SF6露点仪被广泛的应用于全的各个电力部门，在中国也备受信赖。

过去的露点仪采样的SF6都直接排放到空气中，SF6分解产生的氢氟酸对操作人员的身体健康造成了极大的危害，973-SF6露点仪配备一个专门的气体回收系统，在测量过程中把SF6样气存储于内部的储罐中。对于操作人员的安全性来讲这是一个质的飞跃。

973-SF6露点仪专为测量SF6断路器和GIS系统内SF6气体湿度和SF6纯度而设计，纯度测量直接以SF6Vol%显示，运用冷凝技术测量湿度和纯度，同时也可对气室的压力进行测量。

973-SF6露点仪测试量程广，从-55至+20摄氏度，由于采取冷镜式原理973-SF6露点仪测的测量精度高，露点精度为±0.5℃，SF6体积百分比的精度为±0.5％，并且采用三级制冷保证了973-SF6露点仪长时间且高效的检测。

同时约15公斤的轻便设计更加减轻了测试过程中的负担，440×155×410mm的外形也更便于携带，全色液晶触摸屏使操作更加简单，带给操作人员更好地体验。
