有关X射线探伤仪的实验

射线的种类很多，其中有X射线、γ射线、中子射线三种。这三种射线都被用于无损检测，它们被称作射线探伤仪。其中X射线探伤仪有很广泛的应用。

一、概述

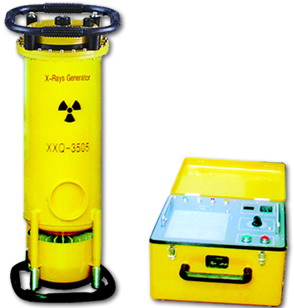

锅检站使用的X射线机有以下几种型号：200EG-S2;250EG-S2;XXH-3005型。X射线探伤机应定期校检，以此来修正曝光曲线，参照曝光曲线选择探伤的工作参数。

二、特点

1.射线探伤机的穿透能力应满足被检工件厚度要求;

2.底片灵敏度不低于该工件象质指数的要求;

3.底片黑度控制在D=2.0~4.0之间;

4. 胶片本底灰雾度D≤0.3;

三、试验方法

1. 照相采用外照法;

2.探伤试件、胶片、增感屏和现场使用的型号、规格等相一致;

3.透照试件：使用阶梯试块;

4. 选择不同参数曝光，参数不少于三组

四、参数要求

1.射线穿透能量的选择应满足GB3323和JB/T4730-2005的要求;

2.曝光量不低于15m.Amin(电流mA，时间min)

3.透照的厚度比值满足AB级要求;

4.射线照相质量级别为AB级

五、暗室处理

1.药剂：按胶片生产厂家提供的配方配制;

2. 显影温度应控制在18~20℃，显影时间为5~10分钟;

3. 洗片按暗室操作规程进行;

六、依据

1. JB/T4730-2005《承压设备无损检测》;

七、结果处理

1. 用校验的结果修正曝光曲线;

2. 若探伤预订指标不能满足，可适当降低条件(穿透厚度)，若穿透能力不能满足工作要求，应进行修理或更换射线管。

八、校验周期

1. X射线机应每年校验一次，在工作中应随时掌握其工作性能。

2.X射线探伤机的电流、电压表应按照规定进行定期校验;
