新品推荐:西班牙SMC MENTOR 12通用继电保护测试系统

发布时间:17-11-09 16:47  分类:行业资讯   标签:MENTOR 12,MENTOR 12通用继电保护测试系统,西班牙SMC MENTOR 12通用继电

品牌:西班牙SMC

型号:MENTOR 12


简介

MENTOR 12用于测试机电继电器、 静态继电器和数值保护 IEDS( 数字继电器 )。可以进行单相或三相的继电器测试、 继电传感器校准、验证保护方案以及端到端测试。所有的组件都集成在一个近似立式电脑机箱的保护箱中。具备牢固的硬件设施,足以应对现场检测时的各种恶劣环境 , 内置软件可以帮助测试人员快速方便地进行检测。既可以独立工作,也可以连接 PC 工作。


MENTOR 12采用 Windows© CE 操作系统。采用TFT 彩色高敏触摸面板可以在各个菜单和功能页面间随意切换。测量的结果可以实时在控制界面上进行图像显示。通过使用触摸屏和旋钮可以轻松调节参数和数值。模块和内容可以通过手指点击和拖拽, 轻松实现交互修改。


MENTOR 12通过使用低电流和直流电压测试输入, 可以以 0.02% 的精度对其他传感器和仪表进行校准。在主菜单中按下按钮或是预先设置测试流程中指定后,内置电池模拟器可以提供直流电源给继电器。

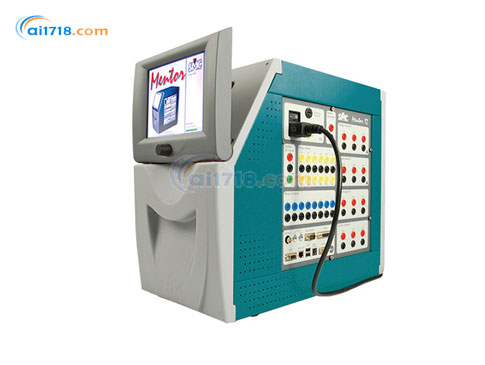

MENTOR 12通用继电保护测试系统

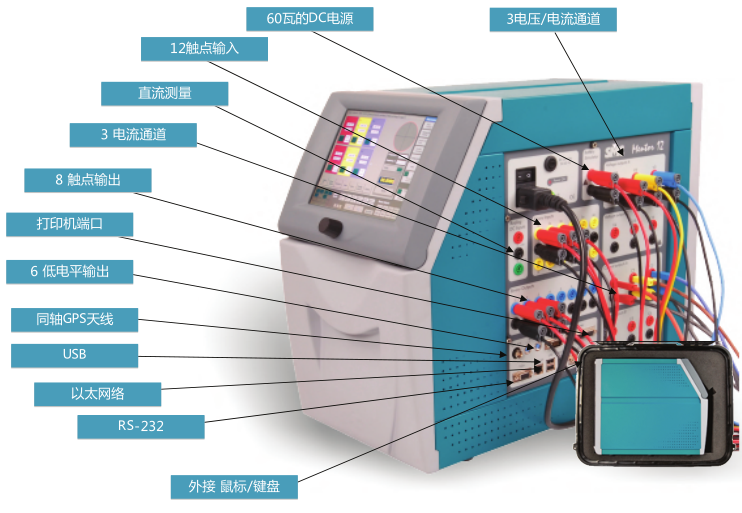

主要特点

一体化测试解决方案

内置Windows系统和超大触摸屏

多达12个即插即用的电压/电流发生器

12个触点输入+8个触点输出,两个完整的三相系统

6个低电平信号源,可进行传感器的保护测试

以太网、USB、RS-232通信

直接或预编程的测试功能

本地和远程测试模式

通过互联网诊断和更新


应用领域

应用到保护继电器的电力设施及部门

变电站中保护方案的检测

变电站中单相或者三相的继电器测试

变电站中保护继电器端到端的测试


技术参数

电压通道
数量  3,4,6
范围  0 - 150Vac / 0 - 5Aac
0 - 212Vdc / 0 - 7Adc
功率  100VA
100W
分辨率  1mV / 1mA
可逆性
精度  0.1% of value +/-0.03% of 范围 (20-30º) @ 50Hz
失真  0.1%@ 50-60Hz(电阻负载)
2%@ 50-60Hz(最大感性负载)
绝缘隔离  是(电源和所有通道之间)
连接  串行和并行
电流通道
数量  3,4,6
范围  0 - 25Aac
0 - 9Adc
功率  100VA
100W
分辨率  1mA
可逆性  No
精度  0.1% 值 +/-0.03% 范围 (20-30º) @ 50Hz
失真  0.1%@ 50-60Hz(电阻负载)
2%@ 50-60Hz(最大感性负载)
绝缘隔离  是(电源和所有通道之间)
连接  并行
频率
范围  DC, 0.1Hz..2KHz
瞬态范围  DC..3KHz
分辨率  5μHz
精度/分流  1ppm/1ppm
相位
范围  -1
分辨率  0.001º
精度  0.1º
低电平模拟输出
数量  6
类型  V
电平  0-10Vpk (1mA max)
范围  1
绝缘隔离  No
分辨率  250μV
精度  0.07%
失真  0.05%
触点输入
数量  12
类型  触点或直流电压
阈值  1.5, 15V
范围  +/- 400V (p-p)
绝缘隔离  6组
分辨率  100μs
仪表功能  Up to 3kHz (width: 150μs)
100kHz in 1 group
触点输出
数量  8
类型  继电器和集电极开路
电平  300Vdc/300Vac/8A
2000VA/240W
绝缘隔离  Yes
分辨率  100μs
特殊测量选项
电压直流测量输入  +/- 10V
电流直流测量输入  +/- 1mA, +/- 20mA
精度  0.02%
直流电源
范围  48, 125, 250 Vdc
功率  60W
分辨率  -
精度  5%
循环  0.2% Fs
通用
规格  422 x 254 x 511 (mm)
重量  18-28kg
功率  Maximum of 1600VA
100-260 VAC, 40-70 Hz
显示  触摸式TFT面板
控制  触摸+拨轮
通讯端口  RS232,2xUSB,以太网,并行,PS2,VGA
GPS 内部安装(可选)
运输箱  包括抗冲ABS塑料箱
配有轮子和手柄
