一.testo340主机部分

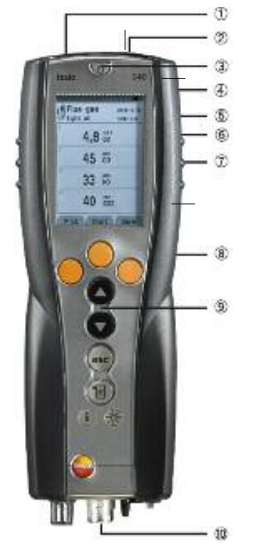

1.1 综述
1.红外通讯接口
注意:请不要用红外光束对准人眼!
2.通讯接口: USB, PS2
3.开 / 关键
4.冷凝槽 (在背面)
5.背带孔 (在背面)
6.磁性贴盘 (在背面)
注意:强磁会损坏其它设备
远离其它可能因受磁性影响而损坏的设备 (如电机,电脑, 心脏起搏器, 信用卡等)。
7.显示器
8.仪器后盖 (在背面)
9.按键
10.仪器接口:烟气探针接口、差压测量接口、电源接口以及烟气出口

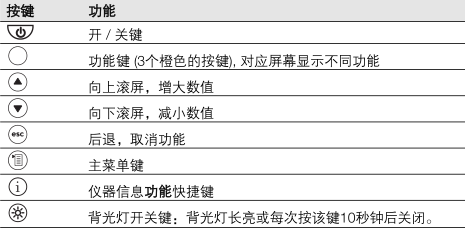

1.2 testo340按键
1.3 testo340显示
根据选择的菜单不同,显示界面会出现不同的情况。
状态栏 (所有界面均显示)
1.*告标志 (仅在仪器出现问题时显示;可通过仪器自诊断菜单读取详细问题描述)。
2.当前的文件夹及测量点地址。
3.电源状态显示符号:
testo340功能选择界面
1.当前菜单,当前选择的燃料
2.功能选择区域:选中的功能为高亮背景,而不能选择的功能则为暗灰色
3.滚动条
4.功能键相对应的功能指示
testo340设置界面
1.当前菜单
2.功能选择区域
3.滚动条
4.选中的功能为高亮背景,而不能选择的功能则为暗灰色
5.功能键相对应的功能指示
testo340测量界面
1.当前菜单,取决于所调用的功能:额外信息 (如当前选择的燃料、日期及时间)
2.滚动条
3.各测量参数读数显示区域
4.功能键相对应的功能指示
1.4 testo340接口
1.温度传感器接口
2.烟气探针接口
3.电源接口
4.差压口,p+
5.差压口,p-
6.烟气出口
1.5 testo340通讯接口
1.USB接口:连接至PC
2.PS2接口:用于连接锅炉控制器适配器
3.双向红外接口

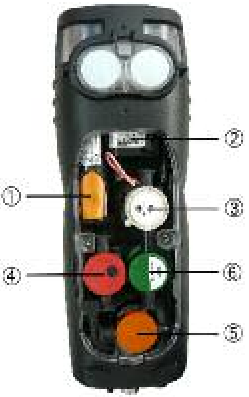

1.6 testo340部件
1.充电电池
2.泵
3.传感器插槽1:O2
4.传感器插槽2:CO, COlow, NO, NOlow, SO2
5.传感器插槽3:NO, NOlow, NO2
6.传感器插槽4:CO, COlow, SO2, NO2
1.7 testo340背带
如何安装背带:
1.将仪器背面朝上放置
2.将背带固定于图示位置(1)
testo340模块式烟气探针
1.可拆卸式过滤芯放置槽
2.探针手柄
3.软管
4.连接至主机的接口
5.探针套管脱卸按钮
6.探针套管
testo340系列产品为手持式烟气分析仪,使用于:
•工业燃烧设备的维护与监测 (高耗能企业、电厂等)
•环境监测
•引擎制造及运行
•工业领域中的维修工程师 / 锅炉调试维修人员 / 锅炉生产企业
典型应用及testo 340特性:
•工业引擎测试 (CO / NO量程扩展)
•汽轮机检测 (高精度CO和NO加上额外的量程扩展)
•烟气污染物排放监测 (标配流速流量测量)
testo 340不能适用于以下场合:
•>2小时长时间连续测量
•作为安全性 (报*) 仪器
