OPTIMA7烟气分析仪操作步骤

OPTIMA7烟气分析仪开始测试

以下描述如何进行烟气测试，部分可选功能的操作在附录中描述

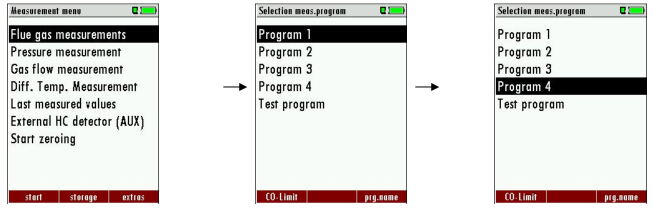

1.OPTIMA7烟气分析仪测量程序选择

在测量菜单内选择 “Flue gas measurements” ，然后选择一个测量程序。

在测量菜单内如果直接按F1 “Start”键  ，你将直接进入测量界面，这时候使用的测量程序*是你上次测试时选用的测量程序。

2.OPTIMA7烟气分析仪烟气中心点搜索

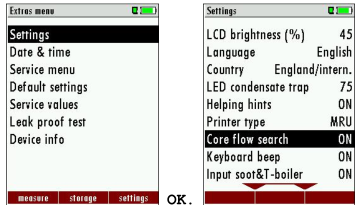

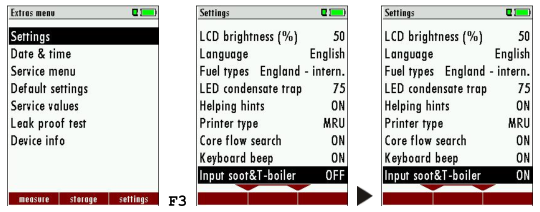

在使用烟气中心点搜索之间必须按下图所示将“core flow search”设置在ON 状态。

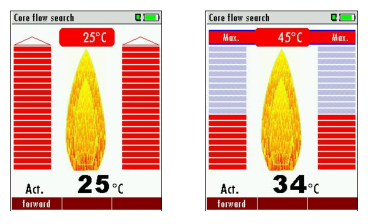

烟气中心点搜索可以帮助你找到烟道内的*佳测量点。烟气中心点是通过*大烟气温度来确定的。

将采样探管缓慢的插入烟道，观察显示屏上的温度变化，温度*高的位置，*是烟气的中心点。

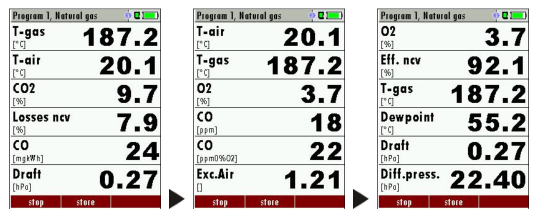

3.OPTIMA7烟气分析仪测量显示

烟气中心搜索完成后，你可以在显示器上看到测量数据。

测量数据可以按用户的需要，设置在3个页面上，每个页面可以显示6个参数。

用户可以设置参数的显示顺序。

仪器的显示内容包括直接测量参数，比如O2 和温度，同时还可显示计算参数，比如露点、燃烧效率和CO2。你还会发现相同的参数的的不同计算参数，比如CO 用PPM表示回用mg/kWh.

不能显示的参数后面用---破折号表示。

参数不显示数据的可能原因：

•在零点校准时，仪器检测到相应传感器故障。

•外部温度传感器没有连接

•OPTIMA7在空气中时，计算参数中会有参数不显示数据

通过左右方向键，可以切换三个不同的显示页面。

显示放大功能，每个页面显示两个参数，可以通过上下方向键激活，左右方向键在不同页面间切换。

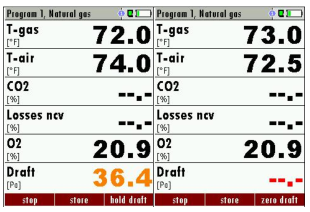

4.OPTIMA7烟气分析仪不连续烟气压力测量

Optima7 提供了不连续烟气压力测量。当烟气压力测量传感器零点校准后经过很长时间（10分钟），或者仪器检测环境温度有明显变化时，烟气压力测量不能进行，压力参数会显示故障“---”。通过按F2“zero draft”，可以进行压力传感器的校准，在进行烟气压力测量。

为了表示烟气压力测量不能连续测量获得，该参数在显示界面显示为红色。

通过按F3 “hold draft”键，使用者可以冻结烟气压力数据。冻结后的数据显示为绿色。

对烟气压力解冻，需要退出该测量界面，然后重新进入。

其他测量参数是连续测量的，和烟气压力的测量状态无关。

5.OPTIMA7烟气分析仪CO传感器清洗 (选择项)

当CO ppm 值达到了设定的上限值，仪器将自动开启CO清洗泵，保护CO传感器过饱和。在CO清洗泵开启时，其他参数的测量不受影响。

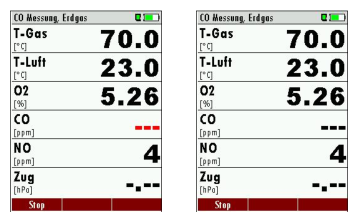

当CO传感器处于清洗状态时，不显示CO数值，在CO 参数后面显示一个破折号，只要CO的数值在设定的上限以上，破折号一直显示红色，在CO的数值在设定的上限以下时，破折号显示黑色。

清洗不能自动停止，只能用户关闭。

按“文件”键，选择 “purge pump off” 可以取消CO清洗功能 。

然后仪器显示真实的CO数值。

6.OPTIMA7烟气分析仪CO/H2传感器和CObig传感器（选项）切换

OPTIMA7如果选择安装了CO（H2补偿）传感器和CObig传感器，如果CO值超过了CO的设定阀值，CObig传感器开始工作，其显示参数用红色标示，相应的计算参数也用红色标示。

CO 数值超过10000ppm,会用%表示。

如果CO值低于设定阀值，显示从红色又变为黑色。这时候可以手动关闭清洗泵。

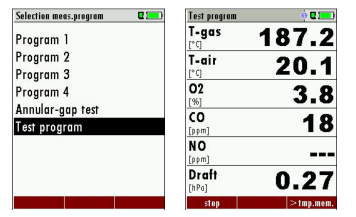

7.OPTIMA7烟气分析仪测试程序

这个程序设计用于对OPTIMA7通标准气体测试，而且不做调整。选择该程序时，只能看到实际测量的参数，没有计算参数。

8.OPTIMA7烟气分析仪临时数据缓冲器

OPTIMA7 可以将某一时刻的数据放进临时缓冲器内，然后继续测量。以后放进缓冲器的数据可以取出来到测量界面，用户可以再确定是存储该数据还是打印该数据。

8.1 将测量数据防进临时数据缓冲器

OPTIMA7在进行一个实际测量时，你可将测量数据放进临时数据缓冲器

操作:

•按“文件”键，选择„val. to temp. mem.“

•或者直接按F3

8.2 将测量数据从临时数据缓冲器取出

OPTIMA7在停止测量时，用户可以修改临时数据缓冲器内的数据值：

•在菜单下按 „v./tmp.mem.“ 或者

•按F3键

现在使用者可以用F3键修改当前值和临时数据缓冲器内的数据。这些修改的数据以后还可以多次修改。这些数据可以跟其他测量数据一样打印和保存。

8.3 测量结果保存

如果显示功能条"store", 使用者可以按伴随的功能键F2或F3，储存测量数据到数据存储器。

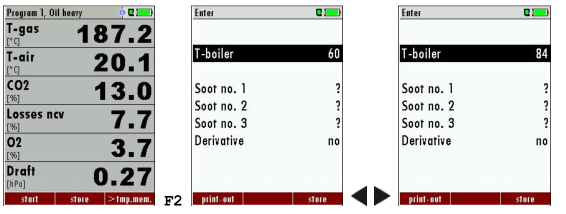

8.4 输入锅炉的温度、烟黑和派生参数

实际上，OPTIMA7不能测量烟黑参数，但使用者可以插入、保存和打印烟黑数据。

在使用该功能前，仪器必须处于开机状态:

在进行一次测量后，可以在OPTIMA7 内插入一些外部测量的参数数据。

烟黑参数和派生参数的输入只适合油类燃料。

锅炉温度的输入通过键改变数值.然后可以输入烟黑和派生参数（油类燃料）。

通过键选择相应行。

数据修改后，可以按“STORE”键存储数据。

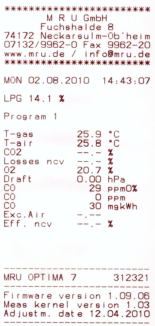

9.OPTIMA7烟气分析仪打印测量数据

在测量窗口，按打印键，可以发送数据到红外打印机。

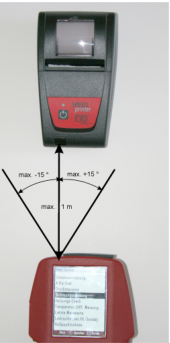

红外接口高速打印机应该按下面的方式对准OPTIMA7:

说明：

    三个测量页面上所有的数据都可以一次性的打印，双量程的测量数据只能打印一个。

    打印机的其他技术参数比如电池和打印纸的更换，请参见打印机操作手册。

10.OPTIMA7烟气分析仪停止测量

OPTIMA7正在进行的测量，可以随时按F1 键停止。这时，显示屏颜色改变，测量数据冻结。测量停止时，前面的测量数据依然有效，可以在以后的时间查看.

按ESC 键可以返回到测量菜单。

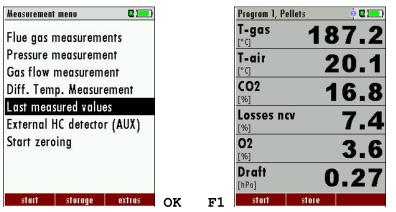

11.OPTIMA7烟气分析仪上一次测量数据

OPTIMA7在测量结束后，分析仪允许查看上一次测量数据。

在主菜单 “Measurement” 下选择 “last meas. values”。

上一次测量数据可以查看、打印和存储。

在上面的界面中，F1 键的功能已经由“Stop”，换成了 “Start“。按F1键可以继续测量。

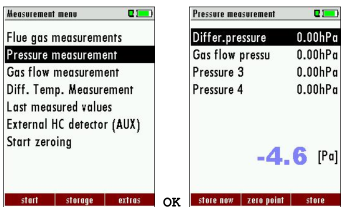

12.OPTIMA7烟气分析仪压力测量

OPTIMA7含四个压力参数，这四个参数名称可以根据用户的需要自己更改。测量结果在屏幕中间显示。

在测量烟道压力时，draft +接头必须连接软管；

在测量差压时，第二个接头Delta P- ，必须连接软管。

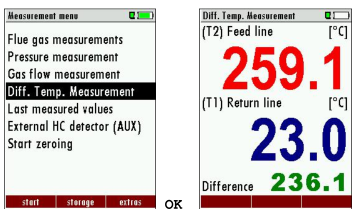

13.OPTIMA7烟气分析仪差分温度测量

OPTIMA7在差分温度测量菜单下，通过T1和T2温度接头，可以连续测量两个温度参数，两个测量温度以及他们的差值都可以在屏幕上显示。
