国家新发明一项授权专利--透射式光电直读水表

近日，*新发明一项授权专利--一种防水的透射式光电直读水表。该专利由南安市中徽机电设计开发有限公司申请，于2016年12月28日获得授权。

内容说明

本实用新型涉及一种水表，特别涉及一种防水的透射式光电直读水表。

发明背景

光电直读水表采用旋翼式计量结构，具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、寿命长等特点近年来，远传智能水表随着其技术的不断成熟，得到了快速的应用与推广，也越来越多的被供水行业所采用，光电直读水表采用了光电直读技术读取字轮数据，与传统脉冲表相比，它可将读数误差降低至零，是自动抄表系统中机电转换零误差的电子远传水表，且采用低功耗设计，平常无须供电，仅在抄表或阀门时才需要对它供电。光电直读水表配合智能抄表系统设备，完成智能抄读小区的水、电、气表数据，并实现与结算中心连网数据共享，现有的光电直读水表防水性能不高，不能有效的保护电板，轮盘上采用黑色和白色组合涂块，光照、氧化等因素影响下会褪色或脱落，直接导致直读误差。

发明内容

本实用新型提供一种防水的透射式光电直读水表，通过安装辅助电路板、红外的发光管、红外的接收管和光电传感器，解决了现有的水表无法便利、高效的抄表和有效防水的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：一种防水的透射式光电直读水表，包括盖板、主电路板、辅助电路板、U形卡键、光电传感器、腔体、连接干、密封防水底座、开槽子轮盘、轮盘、数字槽、红外的发光管和红外的接收管，所述盖板的下端设有所述主电路板，且所述主电路板的下端连接所述辅助电路板，所述辅助电路板通过三个所述U形卡键与所述开槽子轮盘连接，三个所述U形卡键的表面设有若干所述光电传感器，所述开槽子轮盘设于所述腔体的内部，且所述开槽子轮盘上设有四个所述轮盘，四个所述轮盘均通过所述连接干连接，所述轮盘的一侧设有所述红外的发光管，且所述轮盘的另一侧设有所述红外的接收管，所述红外的发光管与所述红外的接收管连接。

作为本实用新型的一种优选技术方案，所述主电路板、所述辅助电路板和U形卡键均设置于所述腔体的内部。四个所述轮盘的表面设有所述数字槽。所述腔体的下端设有所述密封防水底座。

本实用新型所达到的有益效果是：本实用新型一种防水的透射式光电直读水表，通过安装辅助电路板，有效的保证水表进水不会停止工作，可以进行维修，便于检测，安装红外的发光管和红外的接收管有效的进行光电直读记录，快速便捷，本实用新型结构简单，防水作用高，便于使用。

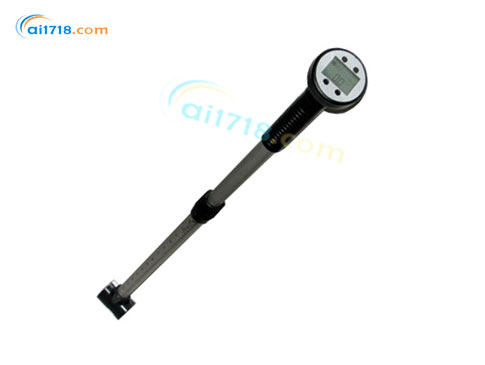

附爱仪器仪表网热卖产品：美国GLOBALWATER　FP311便携式直读式流速仪
