一键快速完成油介损测试？——梅格油介损测试仪Megger OTD在变压器油测量介质损耗上的应用

作为电网的关键设备,变压器的安全运行对电力系统的可靠性影响极大。变压器油由于绝缘强度高、冷却效果好,且可以很好地阻止以氧为主要因素的绝缘纸老化,从面延长变压器绝缘寿命,因此在大容量,高电压的变压器中,一般仍以变压器油作为主要的绝缘介质。

变压器油在电场作用下引起的能量损耗，称为油的介质损耗，通常在规定的条件下测量变压器油的损耗，并以介质损失角正切tgδ表示。测量绝缘油的介质损失角正切，能灵敏地反映绝缘油在电场、氧化、日照、高温等因素作用下的老化程度，也能灵敏地发现绝缘油中含有水分、或混入其他杂质时，所生成的极性杂质和带电胶体物质逐渐增多等现象。因此，绝缘油的tgδ试验是一项重要的电气特性试验。

Megger OTD油介损测试仪（Oil Tan Delta Tester）是依据GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》设计制造的一体化检测仪器。主要用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量，内部集成了介损油杯、温度传感器、介损测试电极、直流高压源等主要部件。该仪器应用测控技术，全自动完成升温、控温、数据采样、运算、显示、打印及存储等过程。测量原理和数字化技术，使您的工作变得更加轻松、便捷。

产品特点

1. 升温、测量介损、测量电阻率可一键完成；

2. 油杯采用符合国标GB/T5654-2007的要求，可消除杂散电容及泻漏对介损测试结果的影响；

3.自动存储测量数据，可存储100组测量数据。

4.空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的计算。

5. 自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。

6.具有开盖自动断电等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行。

7.具有自动排油系统，能在测试完成后自动进行排油，方便下次测试

使用案例

地点：溪洛渡水电站（长江电力股份有限公司溪洛渡电厂）

在溪洛渡水电站的交货培训过程中，演示了整个电极杯的安装和校准过程，交代了注意事项。

安装电极结束后，开始实验测试，在测试前需要对新电极进行空杯校准，以保证实验准确性，一次校准即可，若安装新的电极则需重新校准。

随后打开OTD油介损测试仪开始进行测试，选择标准，是否需要测试电导率，选择完成后关闭盖子，点击text按键即可开始测试，测试过程中打开盖子或者按下任意键都可使实验过程中止。

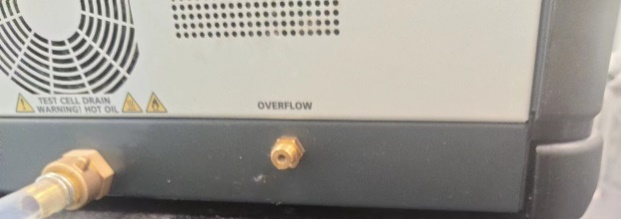

（排油口和冷却部分）

为保证试验结果准确，每次试验都需要清洗电极，用测试油冲洗2-3次，每次测试结束后也会自动排油（可设置，也可手动排油）。排油口需平放置桌面，避免排油时油液倒流使油从溢油口溢出。

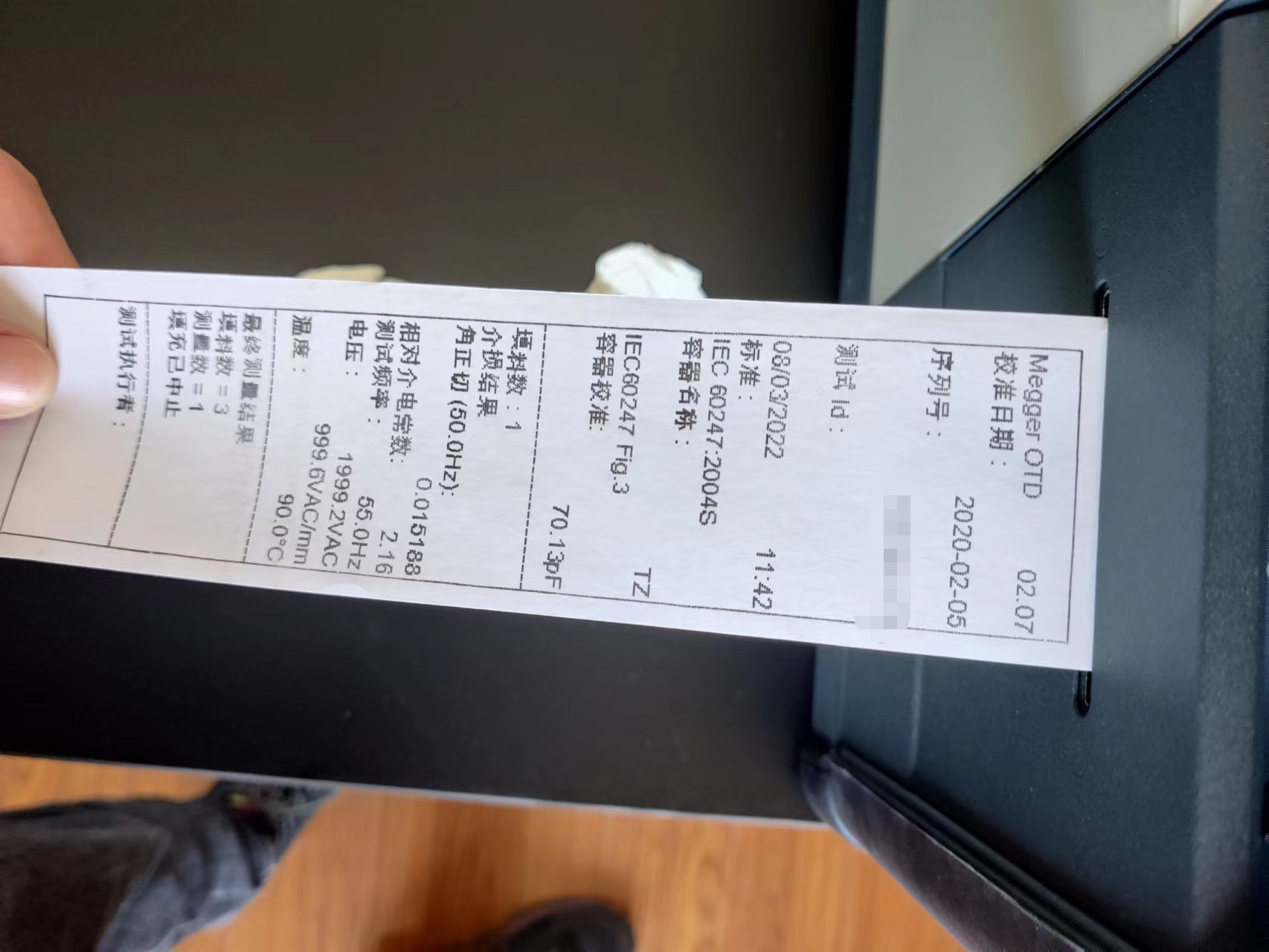

（测试结果数据打印）

整个测试过程比较简单，加热到90°C后仅需3分钟即可完成测试放电等一系列操作。测试完成后屏幕内会显示测试结果数据，可选择保存或者打印以保存实验数据结果。

整个测试过程十分顺利，进行预设后仅需按下TEST键进行一键测试，真正意义上的实现了简单操作，便捷。设置好电极等参数后，每次使用也只需要使用测试油样清洗油杯，随后点击test即可测试。

总的来说，Megger OTD满油介损测试仪足一切对于油介损测试的需求，无论是在测试速度，测试方式，安全性，便携性，高效性等方面，OTD油介损测试仪真正意义上做到了：一键测试、一键排油、安全防误触，让绝缘油测试更加方便，快捷。
