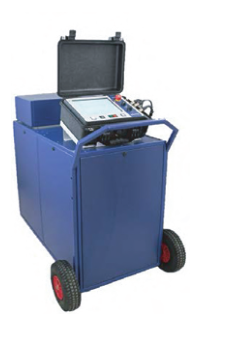

P32便携式电缆故障定位系统

产品简介

P32是一套用于在复杂高压和中压网络中对电缆故障进行故障排除， 预定位和*定位的故障定位系统。该系统检测并*定位任何可能的电缆故障， 即使没有经验的用户通过菜单引导， 也能轻松完成。

P32便携式电缆故障定位系统具有超大液晶显示屏，可同时显示测量曲线，设置及信息的参数代码。 该系统集成了TDR功能，包括高电压 ARTi 模式， 可以预定位和*定位低阻和高阻故障。由于其集成了各种功能， 从而缩短了*定位的时间。该系统快速高压浪涌脉冲周期为 3 秒。

P32便携式电缆故障定位系统的亮点在于它能够提供高达 2500 焦耳的能量， 从而能应对各种苛刻条件的定位工作。P32配置的多维安全系统PROSAFE 3D确保仪器，操作员和被测电缆的*大安全性。该系统选配pinpointer Kamphone 和 Locator S 分别用于电缆故障*定位和电缆外护套故障安全。

产品特点

集成自动系统

高达 2500 焦耳的多范围输出

便携性能好

10 到 15kV 和 20 到 35kV 电缆系统的故障*佳解决方案

可实现从预定位，到*定位，到故障排除的全方位服务

一个中央控制单元，用于所有测量模式和设置

基于 App 风格的用户界面，便于操作

旋转编码器操作*的参数设置

PROSAFE 系统保护用户仪器及被测电缆的安全

产品应用

地下中压和高压的综合网络故障定位

技术参数

故障分析与测试

    高压直流模式：0 to 32kV (proof test)

    外护套测试模式：0 to 10kV

故障定位

    TDR范围：95公里

    TDR脉冲/宽度：160V / 50ns至10μs

    TDR分辨率：0.2m

    TDR阻抗匹配：25～1600Ω

    预定位TDR-LV模式：1相高压电缆

                                      三相超低压电缆（选配）

                                       间歇性故障扫描（选配）

    预定位TDR-HV模式 ARTi：32kV（电弧反射）

                                   SCC：32kV（浪涌电流）（选配）

    故障环境：220mA

                     1A（选配）

故障指示

    *大浪涌电压等级：8/16 /32kV

    *大浪涌能量：1000J（每级）

                             *高2500J（每级）（选配）

    浪涌脉冲循环范围：2500J @ 3s 到 10s; 单发

    外护套*定位（可选）：0～10kV; 1：3,1：6,3：1,6：1

通用数据

     安全：PROSAFE 3D或5D系统

    尺寸：1150 x 516 x 1120毫米

    IP评级：IP42

    重量：196公斤

    电源：230V，50Hz

    工作温度：-10 °C 至 + 55 °C

如需了解更多便携式电缆故障定位系统，可关注北京熙缜隆博环保科技有限公司，我们代理电缆故障定位系统，全新进口，价格优惠，可直接咨询热线电话：010-68940148，我们会诚挚为您解答。
