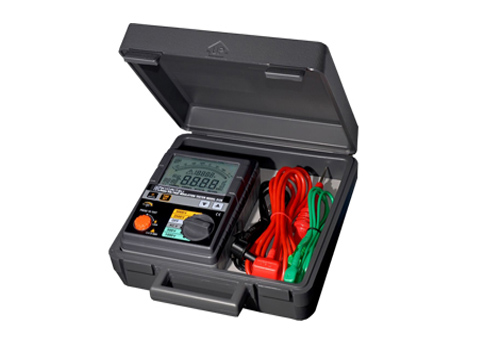

高压绝缘电阻测试仪操作步骤

一、高压绝缘电阻测试仪操作方法

1、测量步骤

开启电源开关“ON”，选择所需电压等级，轻按一下指示灯亮代表所选电压档，轻按一下高压启停键，高压指示灯亮，LCD显示的稳定数值即为被测的绝缘电阻值，关闭高压时只需再按一下高压键，关闭整机电源时按一下电源“OFF”

2、启动高压后，机内定时器开始工作，一分钟时仪表自动报*5S，此时数值被锁定，便于计算吸收比。

3、接线端子符号含义

测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时，可净“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

二、如何正确的使用高压绝缘电阻测试仪

高压绝缘电阻测试仪上有3个分别标有接地(N或E)、电压(U或L)、保护环(G)的接线柱，使用时不仅要接线正确，端钮拧紧，还要注意以下事项：

1、测量前先将高压绝缘电阻测试仪进行一次开路和短路试验，检查绝缘电阻测试仪是否正常。具体操作为：将两连接线开路，摇动手柄指针应指在无穷大处，再把两连接线短接一下，指针应指在零处。

2、被测设备必须与其他电源断开，测量完毕一定要将被测设备充分放电(约需2~3分钟)，以保护设备及人身安全。

3、高压绝缘电阻测试仪与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。

4、摇测时，将高压绝缘电阻测试仪置于水平位置，摇把转动时其端钮间不许短路。摇测电容器、电缆时，必须在摇把转动的情况下才能将接线拆开，否则反充电将会损坏绝缘电阻测试仪。

5、摇动手柄时，应由慢渐快，均匀加速到120r/min，并注意防止触电。摇动过程中，当出现指针已指零时，*不能再继续摇动，以防表内线圈发热损坏。

6、为了防止被测设备表面泄漏电阻，使用高压绝缘电阻测试仪时，应将被测设备的中间层(如电缆壳芯之间的内层绝缘物)接于保护环。

7、应视被测设备电压等级的不同选用合适的高压绝缘电阻测试仪。一般额定电压在500伏以下的设备，选用500伏或1000伏的绝缘电阻测试仪;额定电压在500伏及以上的设备，选用1000～2500伏的绝缘电阻测试仪。量程范围的选用一般应注意不要使其测量范围过多的超过所测设备的绝缘电阻值，以免使读数产生较大的误差。

8、禁止在雷电天气或在邻近有带高压导体的设备处使用高压绝缘电阻测试仪测量。
